PCA7-COM シリーズ

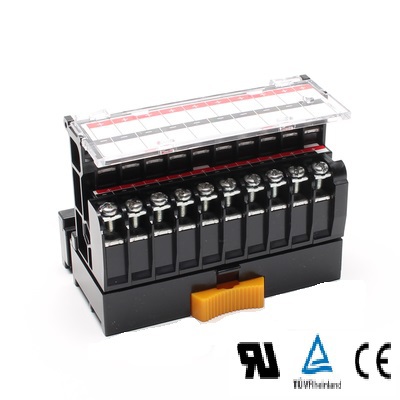

コモン端子台 / ネジ式

●横幅寸法Lが従来品（PCN7）よりもさらに4㎜小さくなりました
20極（形式:PCN7-1H20）80㎜→75㎜
34極（形式:PCN7-1H34）128㎜→124㎜
●キーポイント事に配色を変えカラーを取り入れることで配線作業をサポート!
●記名板をカバーから抜き取る場合に+ドライバーでも可能!
●記名板カバーは140°開いたところで簡易ロック機能付き!
●端子中央部分に記名板表記と連動した記名シールがあることで配線位置がよりわかりやすくなりました
●端子台上段側にキーポイントごとに凸があり!
●ネジアップ式端子構造によりネジを外すことなく丸形・Y 形圧着端子を接続可能!
●ネジが外れない構造のため脱落や紛失の心配もありません
●端子台への圧着端子接続は2枚取付可能!
●使用する圧着端子により上下段どちらかでも配線作業が可能!

製品一覧はこちら

仕様
カタログ

性能・特性

定格絶縁電圧	AC・DC125V
定格通電電流	10A
耐電圧	AC500V/1分間
絶縁抵抗	100MΩ以上（DC500Vメガ）
適合電線	1.25㎟/MAX
結線ビス	M3×6L
標準締付トルク	1.2N・m
周囲温度	-15℃～+60℃（凍結または結露しないこと）

材質

端子台	PPE（色:グレー）　UL94V-0
ケース	PPE（色:グレー）　UL94V-0
記名板	上質紙（両面印刷）
基板	ガラエポ（両面）
導電板	黄銅
ロックボタン	POM（色:黄）
カバー	PC（透明）　UL94V-2
ケース固定用ねじ	SWCH　M3×10L　三価クロメート　なべ2種タッピンねじ（下ケース裏面から固定）
