インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

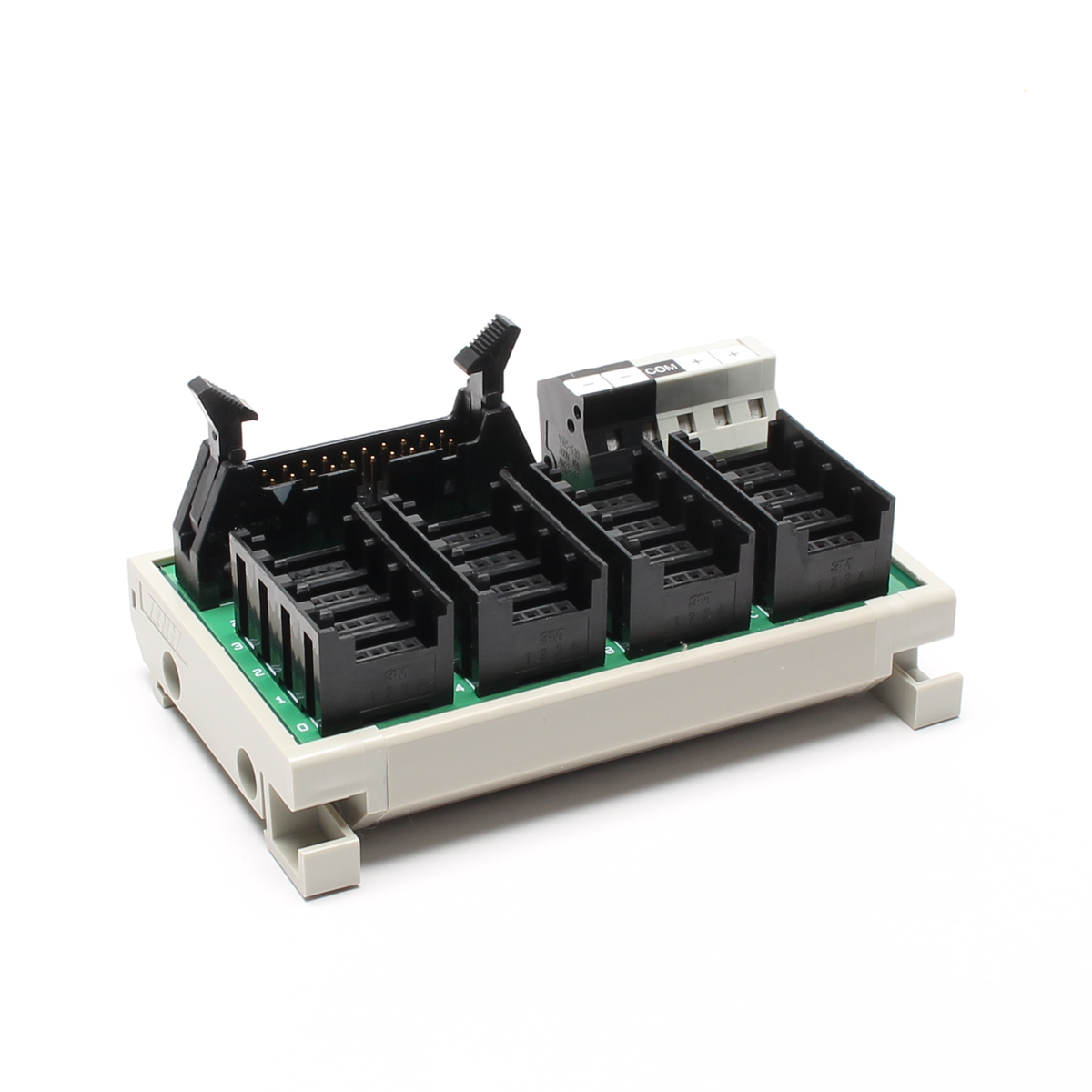

PCE4 シリーズ

e-con式 / e-con式
業界標準e-con準拠コネクタを実装した超小型サイズ
三菱、オムロンのシーケンサ（DC5V～24V用）の主力機器にそのまま対応出来る様な設計になっています。
電源・コモン部の結線を使い分ける事により、入出力どちらにもご使用頂けます。
特殊工具・電線前処理不要で結線作業がラクなe-con採用。
DINレ-ル取付け対応です。
製品一覧はこちら

性能・特性

定格絶縁電圧 AC・DC 24V
定格通電電流 1A
耐電圧 600V/1分間
絶縁抵抗 100M Ω以上（DC500Vメガにて）
適合電線 電源用端子台　1.25㎟/MAX
推奨電線むき長さ　9～10㎜
周囲温度 -10℃～+50℃（氷結、結露なきこと）

材質

ケース PPE +PVC UL94V-0
基板 ガラエポt=1.6
電源端子 ナイロン66 UL94V-0
e-con ナイロン66 UL94V-0

該当機種一覧

該当件数 3 件

PCE4-1H20

定価　4,380 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
-
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCE4-1H34

定価　6,450 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）, キーエンス（株）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）, KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
-
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCE4-1H40M

定価　6,450 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
-
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
