中継ボックス

BOXTS シリーズ

端子台なし / 端子台なし
【中継BOXの端子台にスプリングロック式を採用】

ネジ式に比べ作業性がよく、振動に強く、メンテナンスフリー。

【結線作業のしやすさが抜群!】

◆電線取付け
 ・単線、フェルールはそのまま差込みます。
 ・撚り線はボタンを押しながら差込みます。


◆電線取外し
 ・ボタンを押しながら引き抜きます。



◆端子台周辺部
 ・端子台周辺の壁を低くしたことで、指や工具の当たる部分が少なくなり、結線作業がしやすくなりました!



【多彩な取付方法】

BOX内部のノックアウトをあけることにより、BOXのセンター取付けが可能。アルミフレームへの取付けもスッキリ!




IEC/DINレールへの取付けも固定用の穴加工を減らし、BOXの連続取付けが容易にできるようになりました!


性能・特性

定格絶縁電圧 AC/DC 250V
定格通電電流 15A
耐電圧 AC2000V 1分間
絶縁抵抗 100MΩ以上(DC500Vメガにて)
適合電線 1.25㎟/MAX
周囲温度 -25℃~+60℃
保護構造 IP67

材質

本体材質 PBT(ガラス入り)
パッキン NBR
フタ PBT(ガラス入り)
適合ケーブル仕上がり外径 BOXTS-3・BOXTS-N
  φ5.3スリーブ:φ3.5~5.3
  φ7.5スリーブ:φ5.0~7.3

BOXTS-3A・BOXTS-NA
  φ5.3スリーブ:φ4.0~5.3
  φ7.5スリーブ:φ6.0~8.0
  φ9.2スリーブ:φ8.0~9.0

該当機種一覧

該当件数 6 件

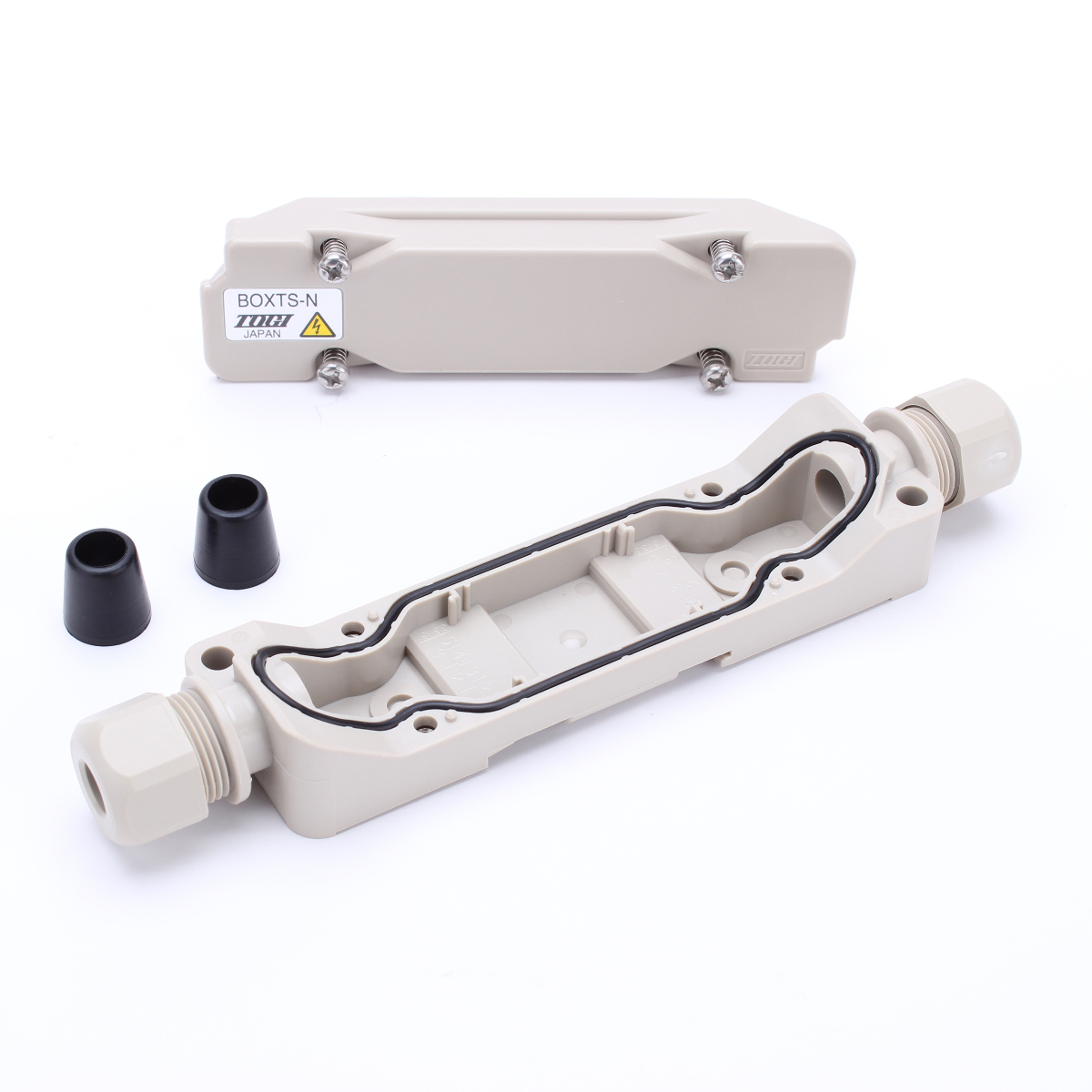

BOXTS-N

定価 1,610 円 / 個

(販売単位:1)

端子台
極数
-
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5
寸法(W×H×D)
147.0×22.0×27.5mm

BOXTS-NA

定価 1,930 円 / 個

(販売単位:1)

端子台
極数
-
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5、φ9.2
寸法(W×H×D)
147.0×22.0×27.5mm

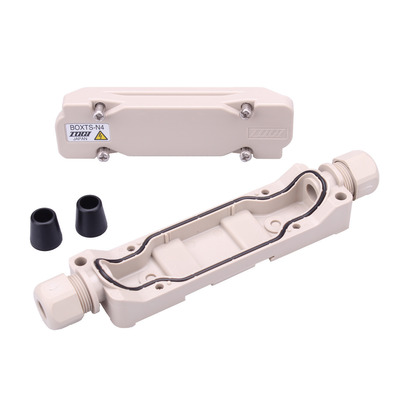

BOXTS-N4

定価 1,670 円 / 個

(販売単位:1)

端子台
極数
4
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5
寸法(W×H×D)
143.0×22.0×29.5mm

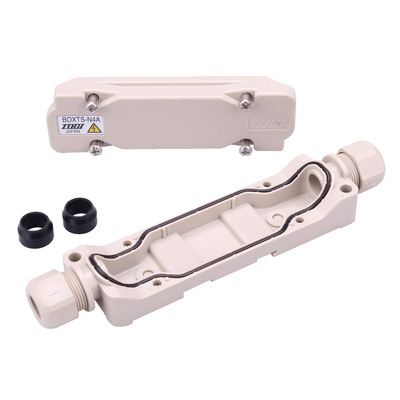

BOXTS-N4A

定価 2,010 円 / 個

(販売単位:1)

端子台
極数
-
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5、φ9.2
寸法(W×H×D)
143.0×22.0×29.5mm

BOXTS-N6

定価 1,830 円 / 個

(販売単位:1)

端子台
極数
-
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5
寸法(W×H×D)
132.0×22.0×39.5mm

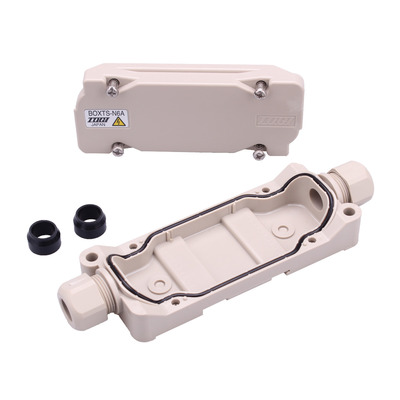

BOXTS-N6A

定価 2,160 円 / 個

(販売単位:1)

端子台
極数
-
レール取付
保護等級
IP67
取込口サイズ
φ5.3、φ7.5、φ9.2
寸法(W×H×D)
132.0×22.0×39.5mm

補足説明
