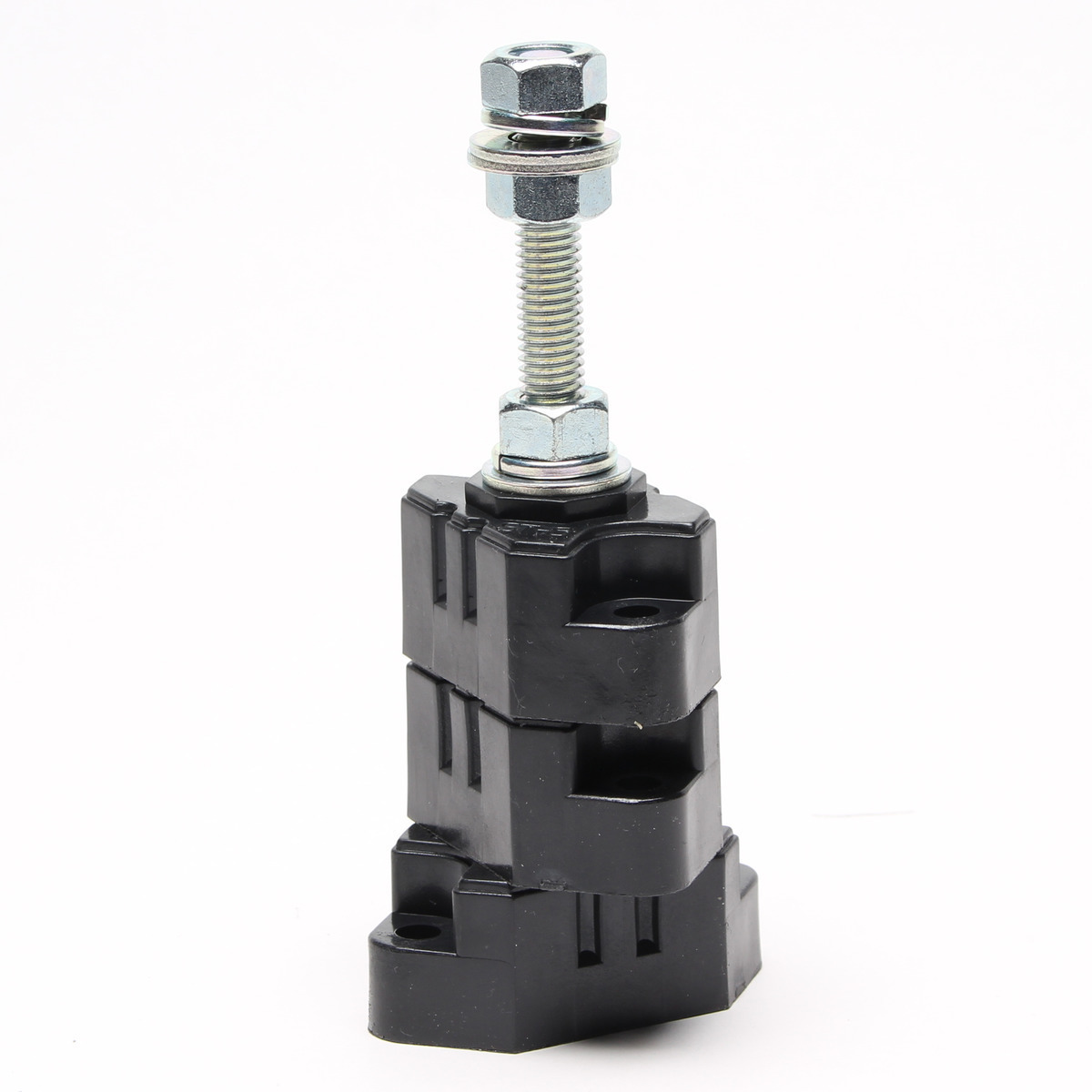

ST8-3F (鉄)

ST(鉄)シリーズ

端子台 / 直取付型 / スタッド式 / 一般端子台

定価 878 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

電線や銅ブスバーなどの中継、分岐、支持台として最適なスタッド式端子台です。
電気的な場面にとらわれず、高さを保つ支持材としての利用など、多くの用途に対応でき、しかも設計面、コスト面につきましても充分考慮が加えられたシリーズです。
絶縁材には、耐油、耐熱、耐薬品性に強い強化PBT樹脂を使用しています。
ボルトやナット、平ワッシャーなどのネジ部には、支持台利用が目的のFタイプ、また導体利用が目的のBタおがイプがあり、用途によって使い分けることができます。Fタイプ(材質:鉄・亜鉛クロメート処理)  Bタイプ(材質:黄銅・Niメッキ)

一般仕様
電線サイズ(JIS) 22㎟ 38㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 660V AC・DC 660V
定格通電電流 90A 130A
ネジサイズ M8
形状 3段
構造 スタッド
締付トルク 7.8~11.8N・m
結線方式 セルフアップ
取付方法 直付
