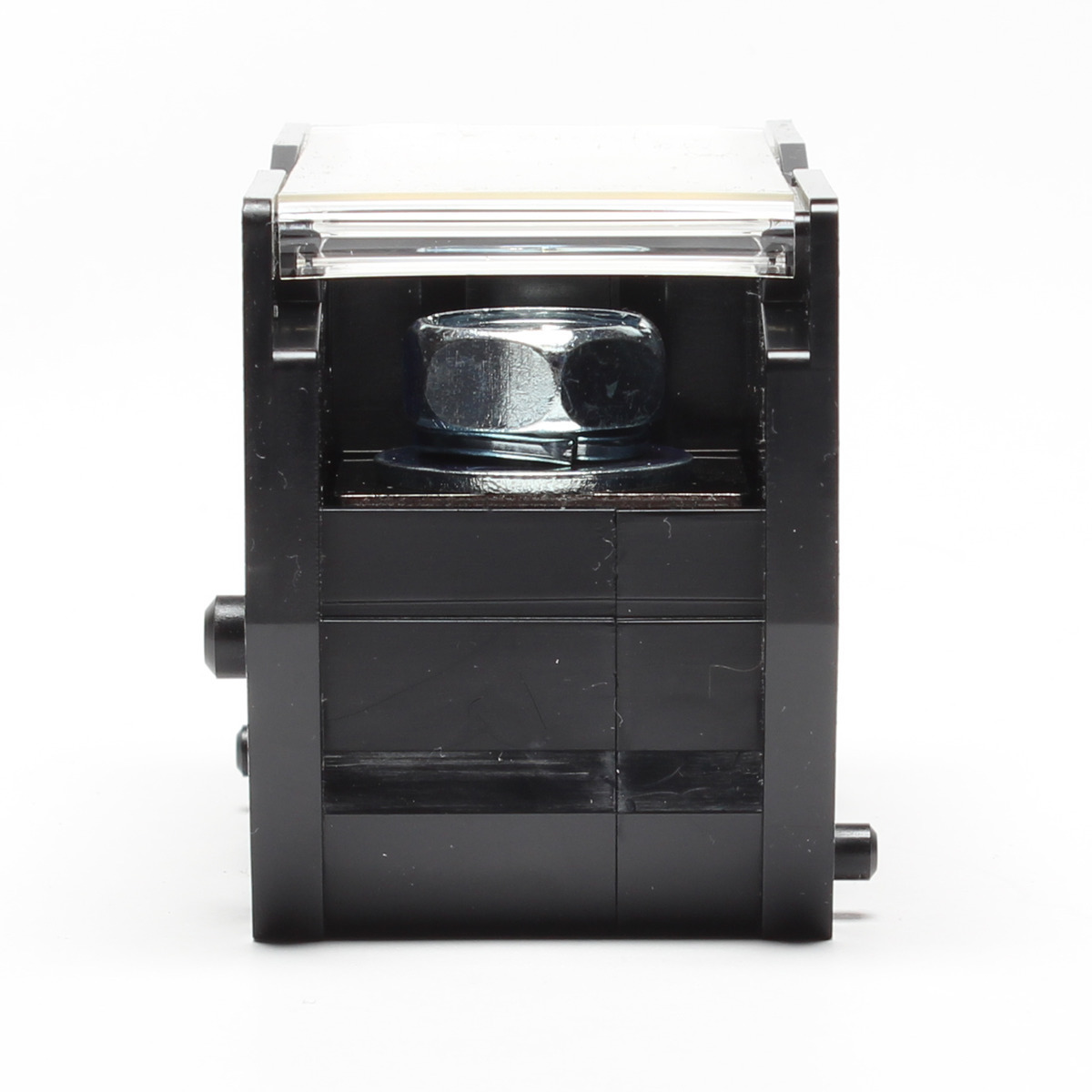

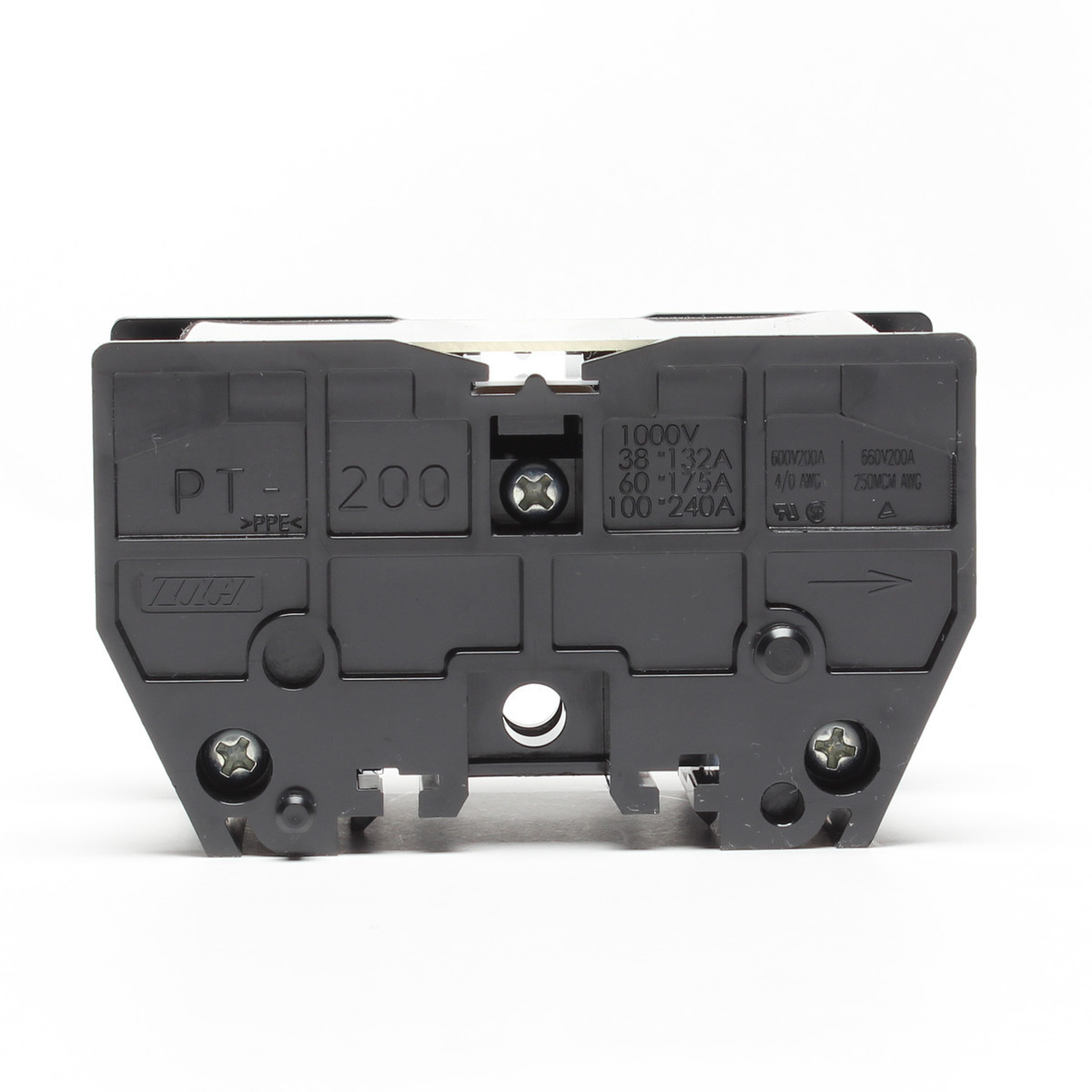

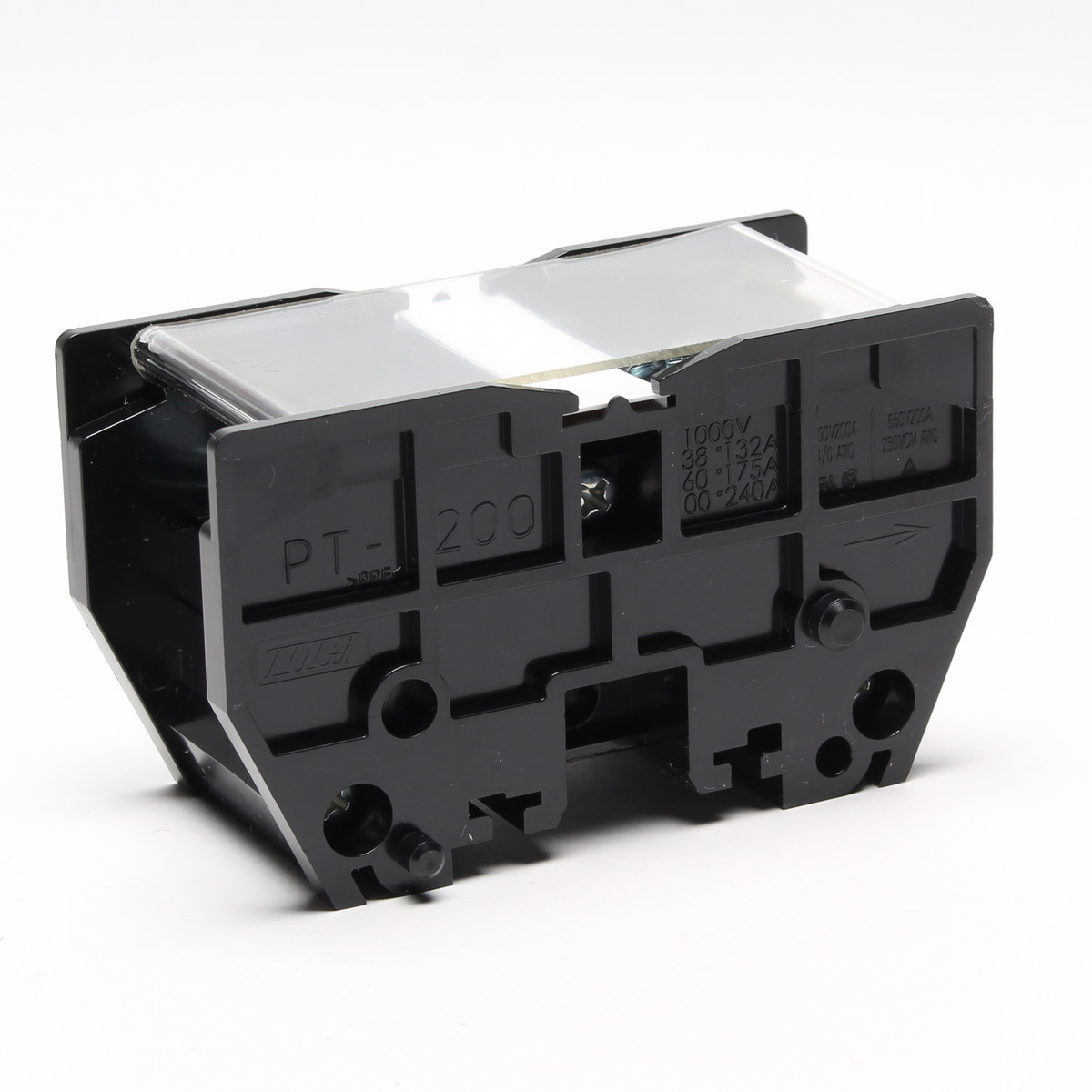

PT-200

PTシリーズ

端子台 / 直取付型 / セルフアップ式 / 大電流端子(200A~)

定価 759 円 / 個 (販売単位:12)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

○ 絶縁本体に変性PPEを使用し、1000Vにも対応した「直取付型組端子台シリーズ」です。
○ カバー、記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。
○ PTKC-200~PTKC-600には別売りでセフティカバーもあります。

一般仕様
電線サイズ(JIS) 38㎟ 60㎟ 100㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 132A 175A 240A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG2~4/0(撚線) - AWG2~4/0(撚線) AWG2~250(MCM)(撚線)
定格絶縁電圧 AC・DC 600V - AC・DC 600V AC・DC 660V
定格通電電流 200A - 200A 200A
ネジサイズ M10
端子間ピッチ 39.00mm
形状 1段
構造 大電流(200A~)
締付トルク 10.0~14.7N・m
結線方式 セルフアップ
取付方法 直付

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
