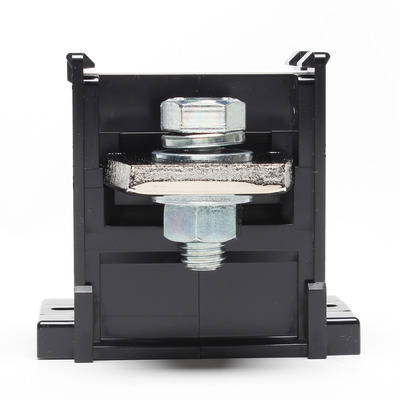

TGシリーズは400A~1200Aまで幅広く対応する大電流専用端子台です。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
圧着端子は導電板をはさんで上下に1枚ずつ取付けることができます。
全タイプに記名板と、標準カバーが付きます。尚、設置後の安全性を特に重視した「スペシャルカバー」(別記)もあります
ので、どうぞご用命ください。
一般仕様 | |
---|---|
電線サイズ(JIS) | 200㎟ |
電線サイズ(AWG) | - |
定格絶縁電圧 | AC・DC 1000V |
定格通電電流 | 800A |
ネジサイズ | M12 |
---|---|
極数 | 1 |
構造 | 大電流(200A~) |
締付トルク | 14.0~20.6N・m |
結線方式 | セルフアップ |
取付方法 | 直付 |
