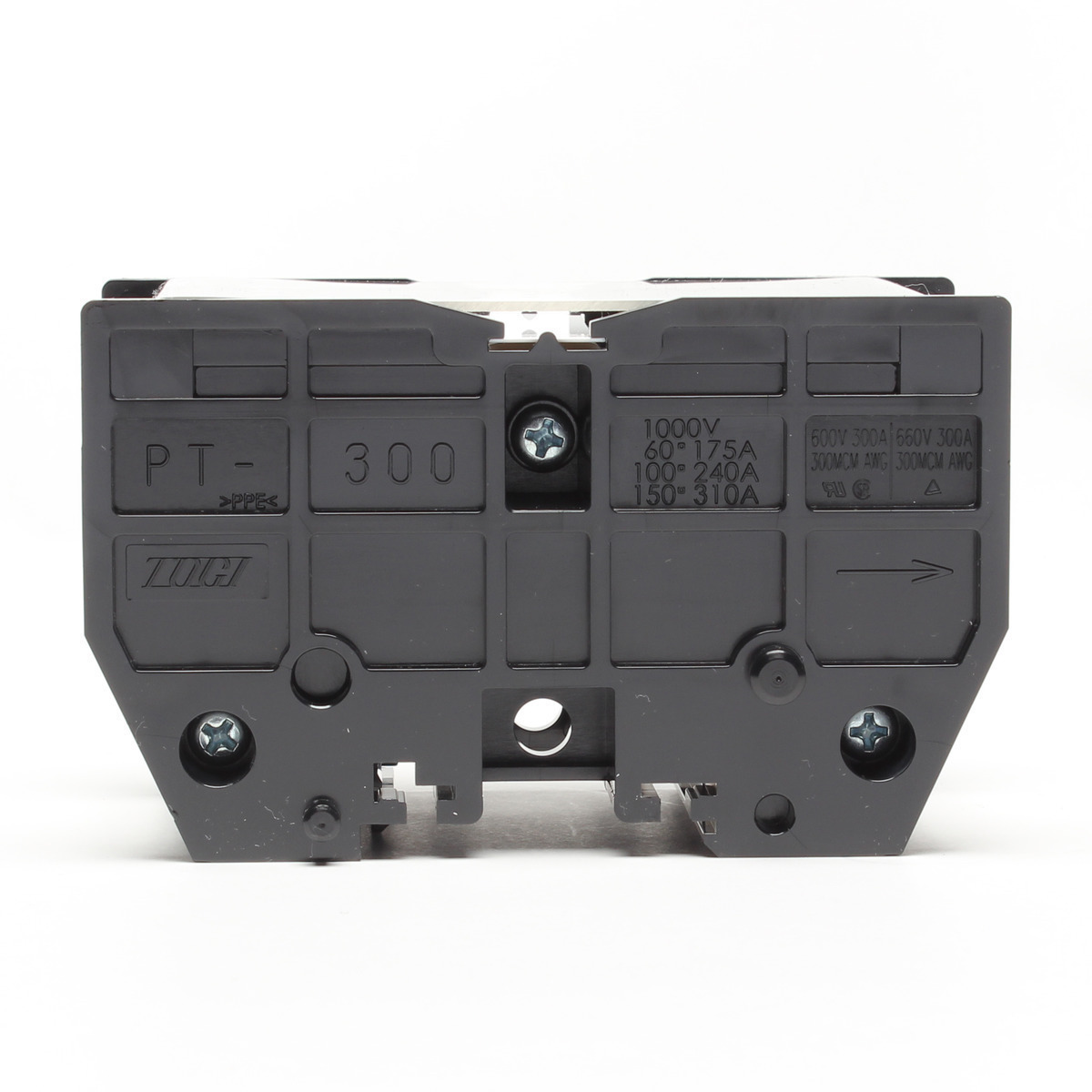

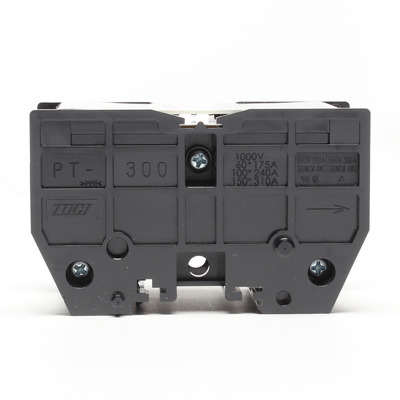

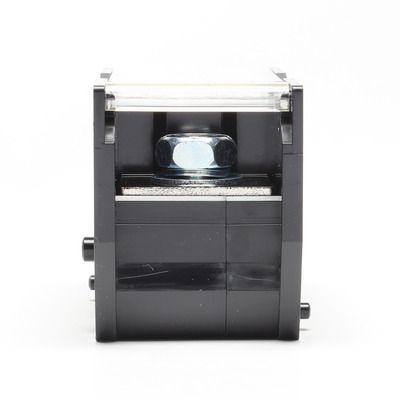

○ 絶縁本体に変性PPEを使用し、1000Vにも対応した「直取付型組端子台シリーズ」です。
○ カバー、記名板、シャフトは全タイプ標準付属。指定極数（P数）に応じて当社で切断後、組付けして出荷いたします。
○ PTKC-200～PTKC-600には別売りでセフティカバーもあります。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 60㎟ | 100㎟ | 150㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 175A | 240A | 310A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG2/0～300（MCM）（撚線） | - | AWG2/0～300（MCM）（撚線） | AWG2～250（MCM）（撚線） |
| 定格絶縁電圧 | AC・DC 600V | - | AC・DC 600V | AC・DC 660V |
| 定格通電電流 | 300A | - | 300A | 300A |
| ネジサイズ | M10 |
|---|---|
| 端子間ピッチ | 47.00mm |
| 形状 | 1段 |
| 締付トルク | 10.0～14.7N・m |
| 結線方式 | セルフアップ |
| 取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
別売にて下記の商品もご用意しております。
