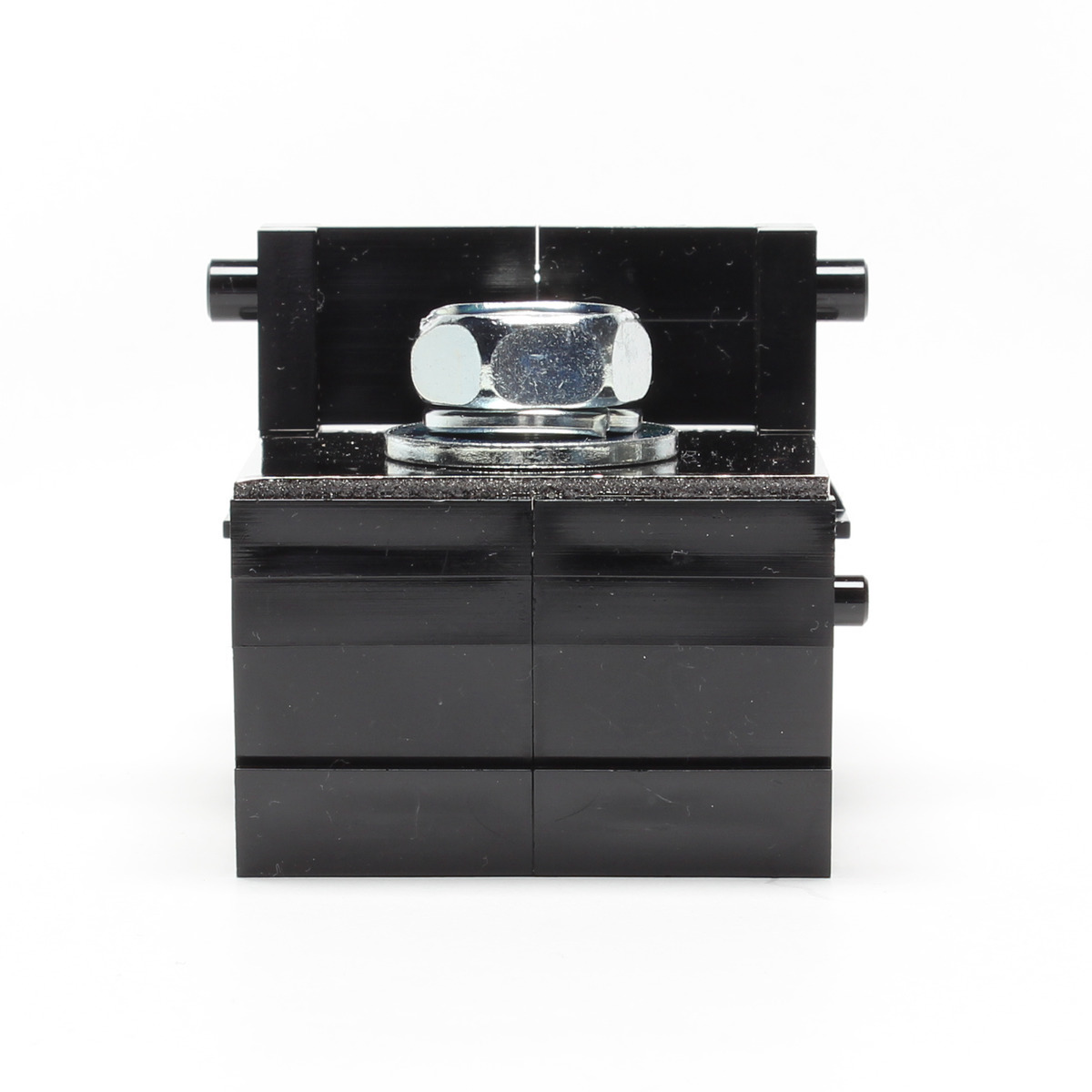

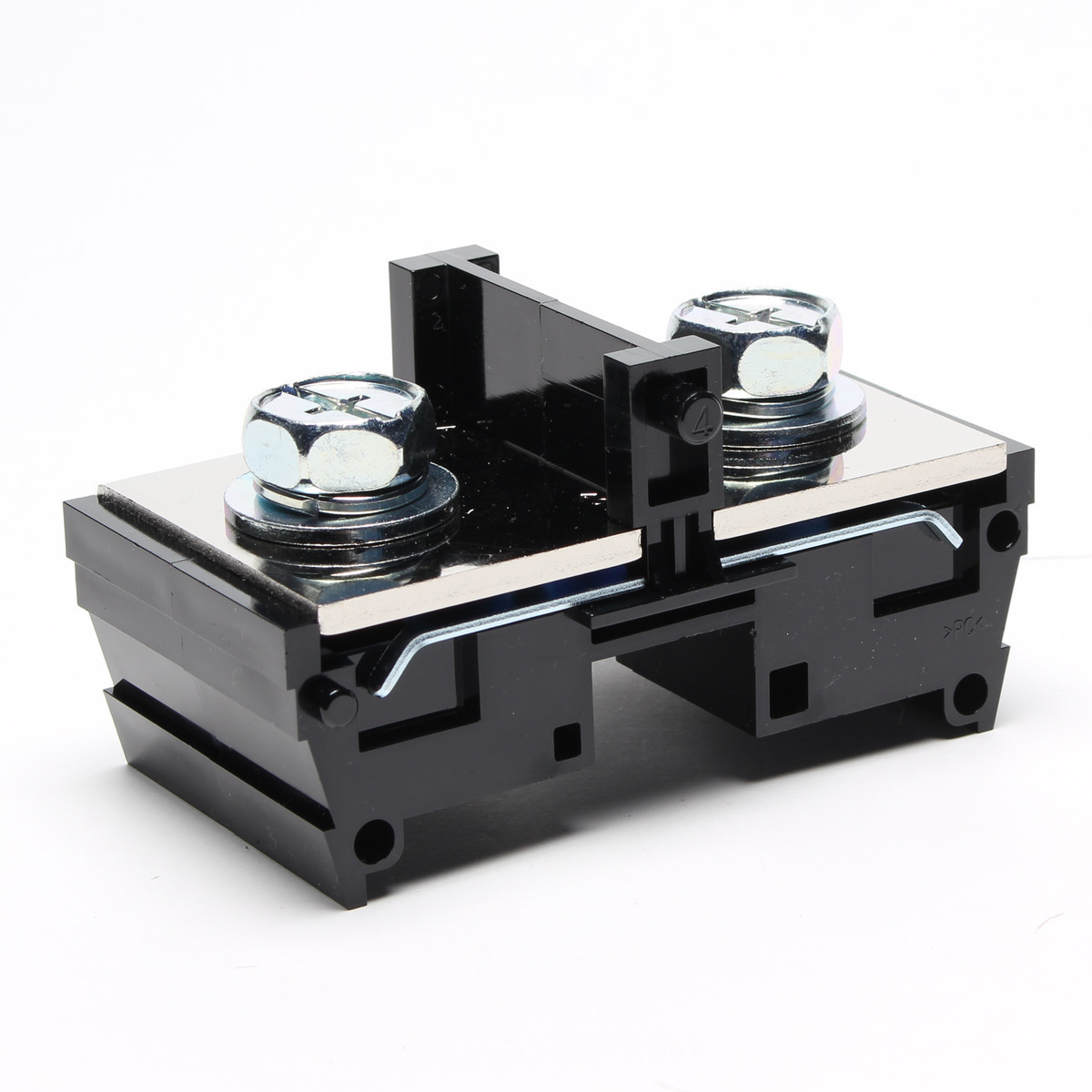

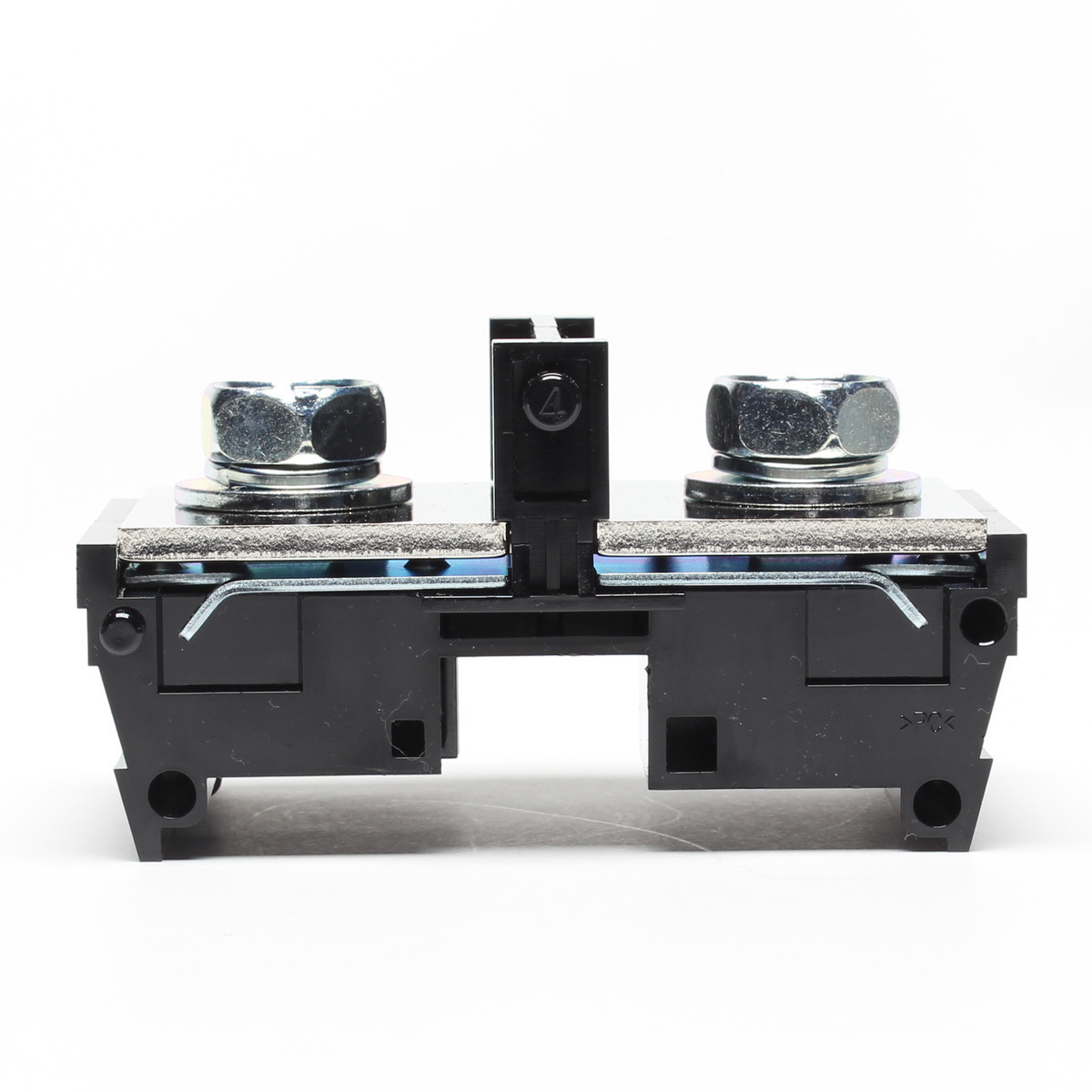

AT-400

ATシリーズ

端子台 / 直取付型 / セルフアップ式 / 一般端子台

定価 1,062 円 / 個 (販売単位:8)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

○ レール式の端子台、ATシリーズの中間板をそのまま使用し新たに直付用の側板とシャフトを追加した、「直取付型組端子台シリーズ」です。
○ カバー、記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。

一般仕様
電線サイズ(JIS) 100㎟ 150㎟ 200㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 600V AC・DC 600V AC・DC 600V
定格通電電流 200A 300A 400A
ネジサイズ M12
端子間ピッチ 61.00mm
形状 1段
締付トルク 14.0~20.6N・m
結線方式 セルフアップ
取付方法 直付

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
