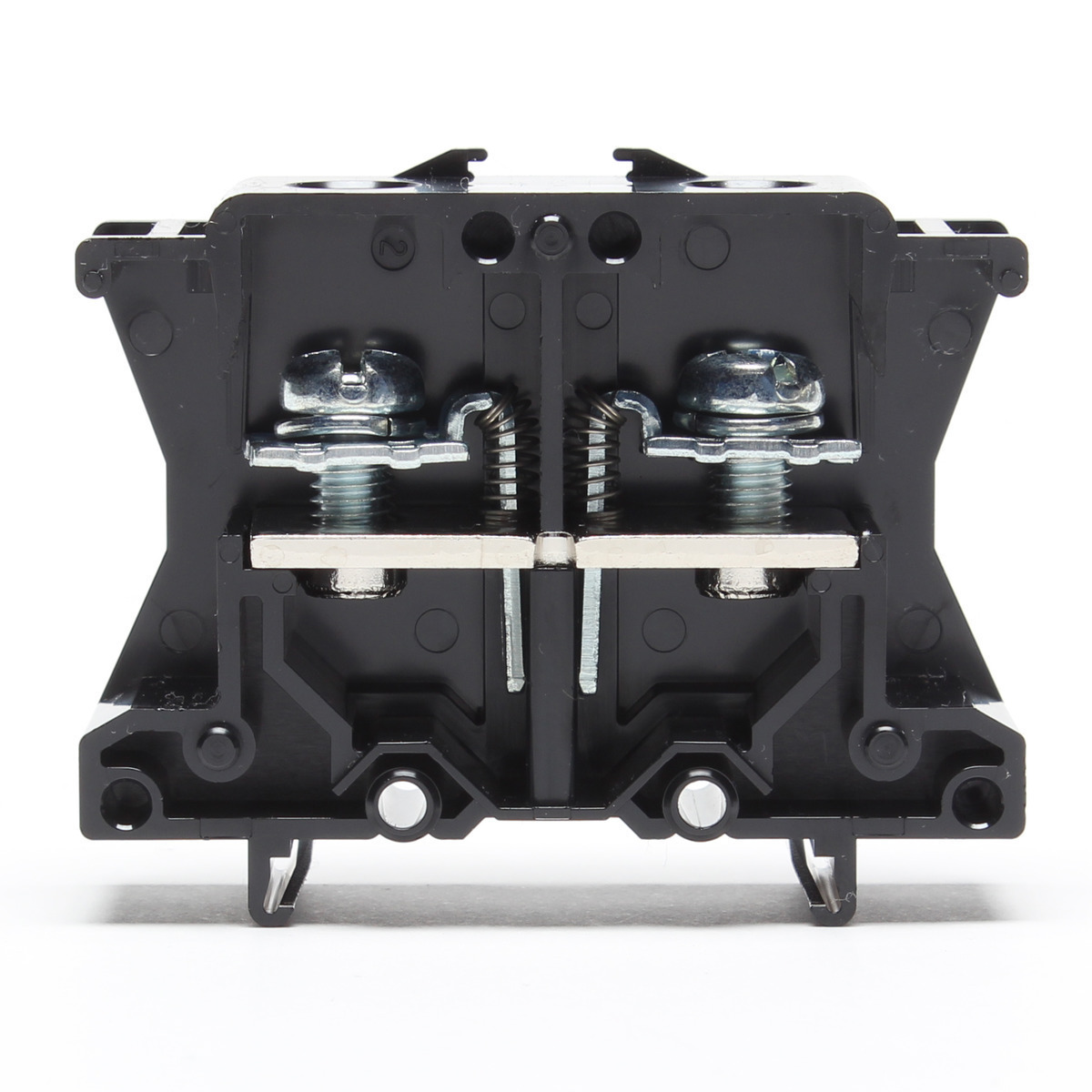

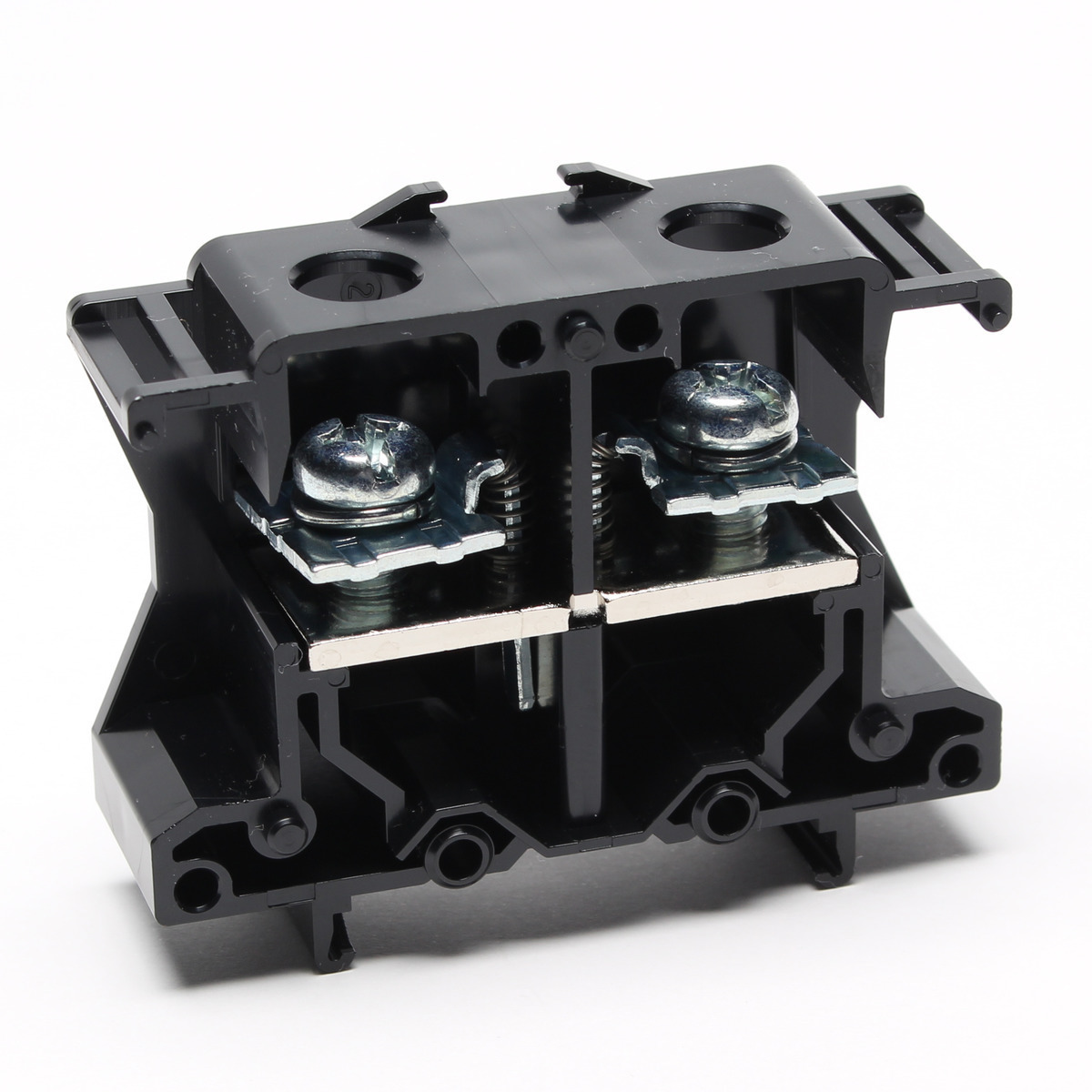

指による接触事故を未然に防ぐ安全重視のフィンガープロテクト構造を採用。
結線が一目で確認できる安全設計。
ネジの落下による短絡事故から機械設備を守る、端子ネジ脱落防止構造。
圧着端子は、丸型、Y型どちらでも対応可能な東技独自のネジアップ式端子台。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用。
| 一般仕様 | ||||
|---|---|---|---|---|
| 電線サイズ（JIS） | 8㎟ | 14㎟ | 22㎟ | 38㎟ |
| 電線サイズ（AWG） | - | - | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 50A | 75A | 95A | 100A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG10～4 | AWG10～4 | - | - |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | - | - |
| 定格通電電流 | 95A | 95A | - | - |
| ネジサイズ | M6 |
|---|---|
| 端子間ピッチ | 19.00mm |
| 形状 | 1段 |
| 構造 | フィンガープロテクション |
| 締付トルク | 2.5～3.7N・m |
| 結線方式 | ネジアップ |
| 取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
