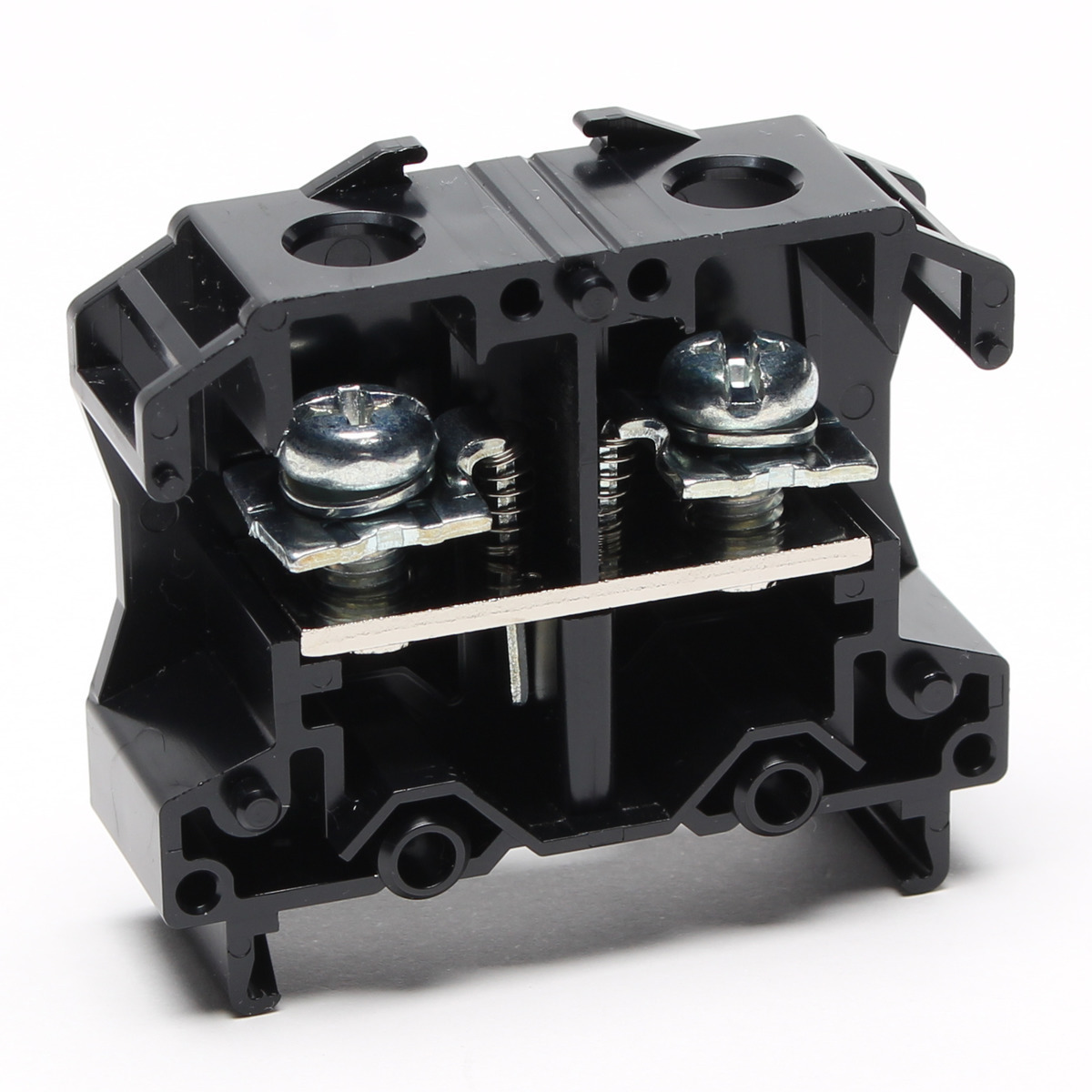

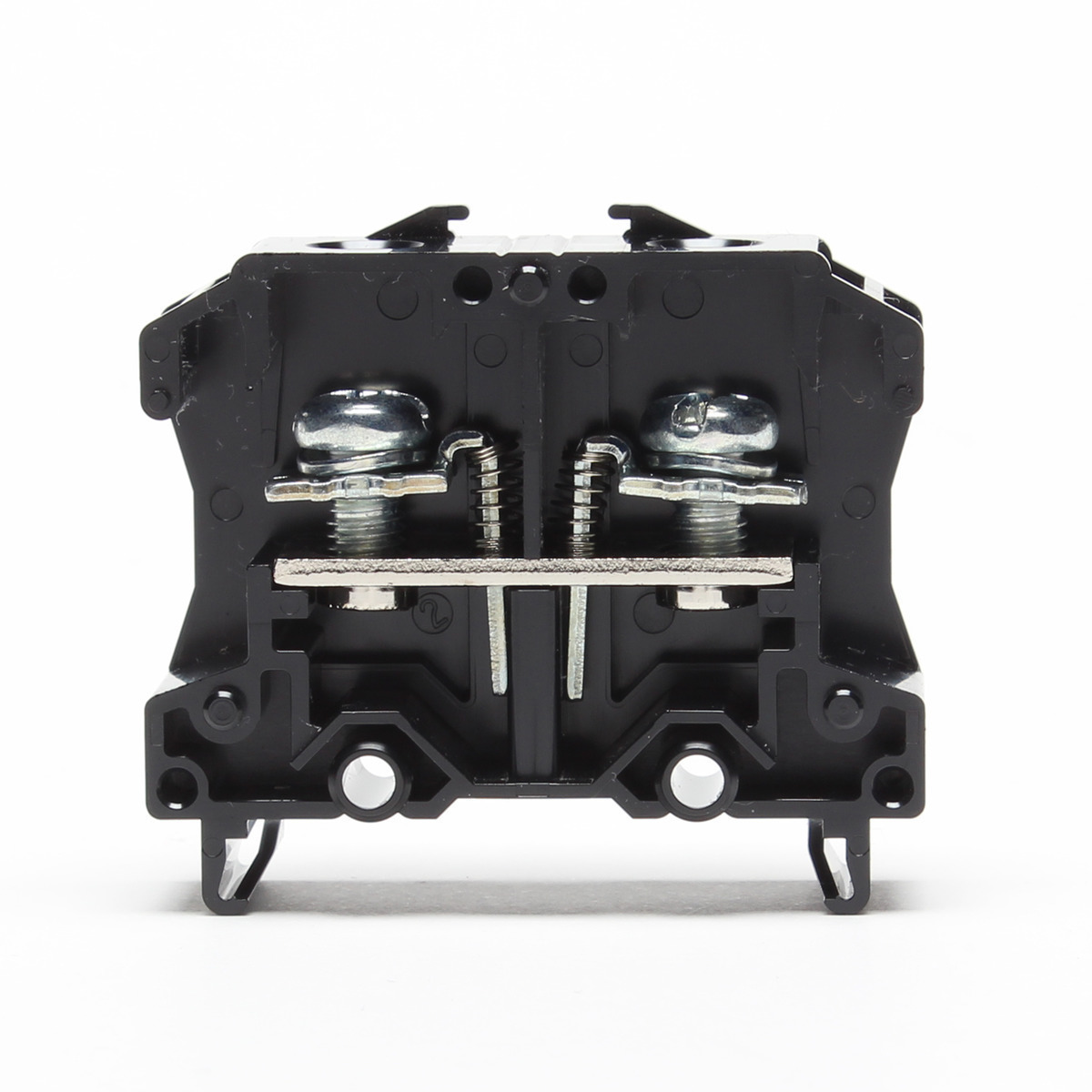

FPS-50

FPSシリーズ

端子台 / 直取付型 / ネジアップ式 / フィンガープロテクション端子台

定価 119 円 / 個 (販売単位:50)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

指による接触事故を未然に防ぐ安全重視のフィンガープロテクト構造を採用。
結線が一目で確認できる安全設計。
ネジの落下による短絡事故から機械設備を守る、端子ネジ脱落防止構造。
圧着端子は、丸型、Y型どちらでも対応可能な東技独自のネジアップ式端子台。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用。

一般仕様
電線サイズ(JIS) 5.5㎟ 8㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V
定格通電電流 40A 50A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG16~8 AWG16~8 - -
定格絶縁電圧 AC・DC 600V AC・DC 600V - -
定格通電電流 50A 50A - -
ネジサイズ M5
端子間ピッチ 14.00mm
形状 1段
構造 フィンガープロテクション
締付トルク 2.0~3.0N・m
結線方式 ネジアップ
取付方法 直付

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
