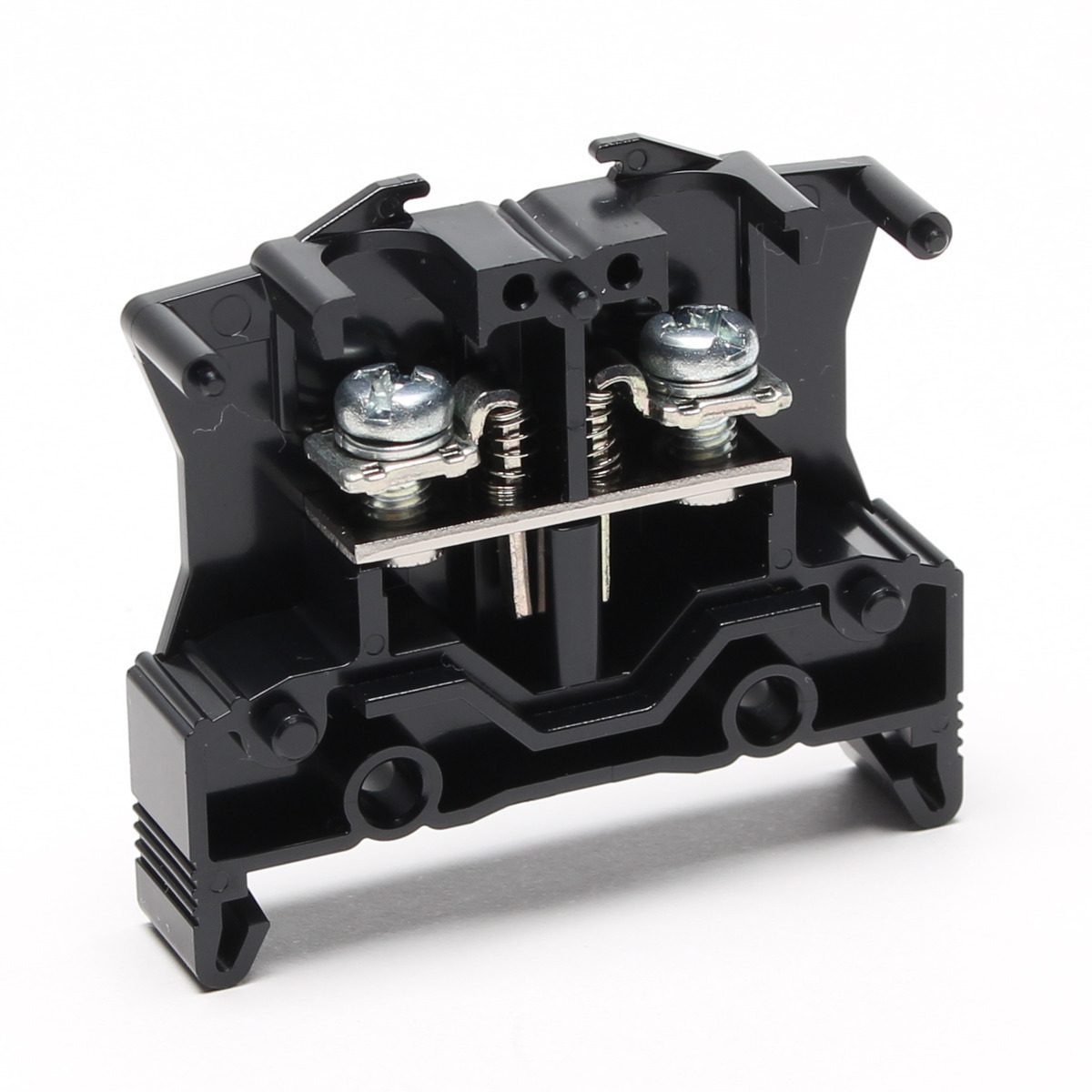

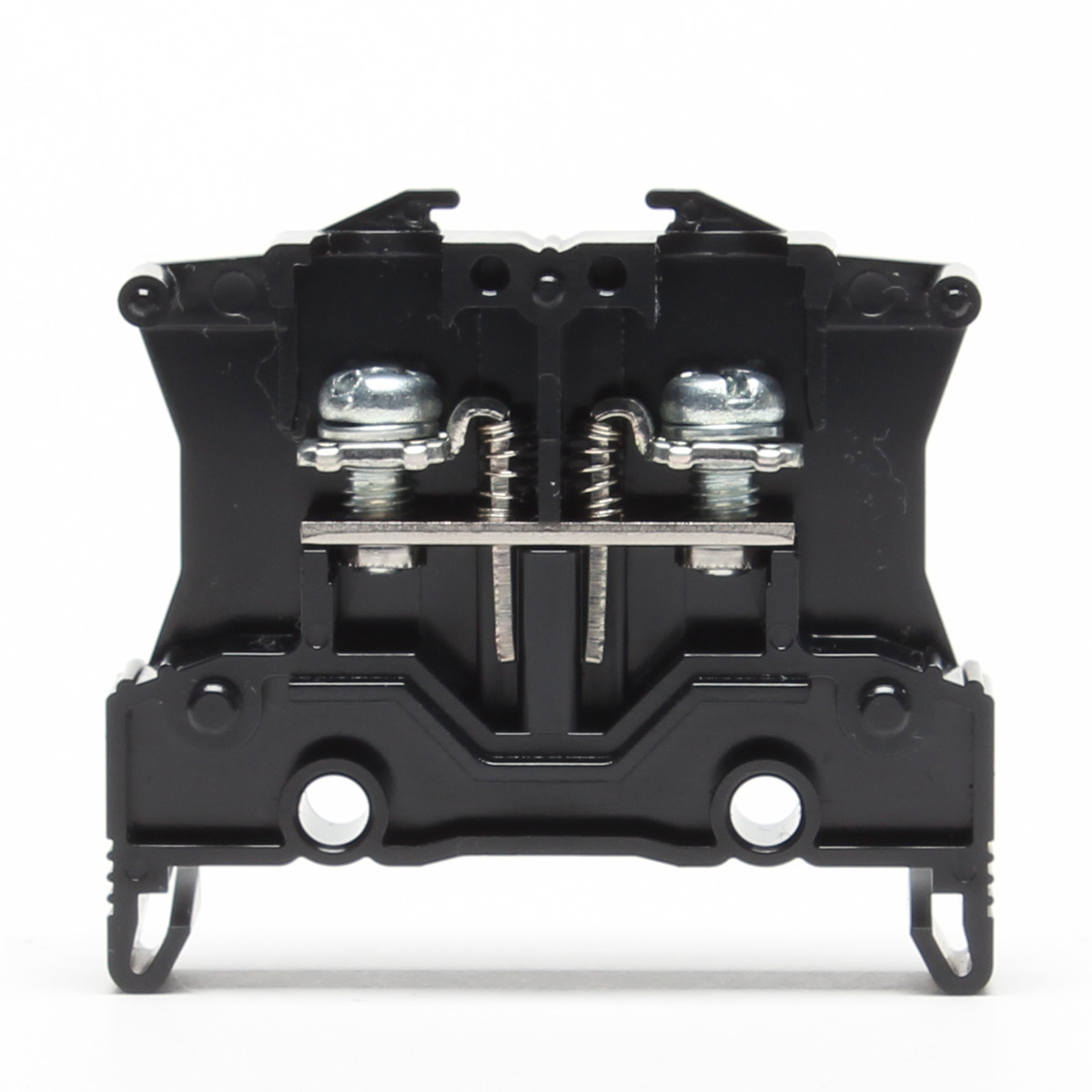

指による接触事故を未然に防ぐ安全重視のフィンガープロテクト構造を採用。
結線が一目で確認できる安全設計。
ネジの落下による短絡事故から機械設備を守る、端子ネジ脱落防止構造。
圧着端子は、丸型、Y型どちらでも対応可能な東技独自のネジアップ式端子台。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用。
| 一般仕様 | ||
|---|---|---|
| 電線サイズ（JIS） | 0.75㎟ | 1.25㎟ |
| 電線サイズ（AWG） | - | - |
| 定格絶縁電圧 | AC・DC 800V | AC・DC 800V |
| 定格通電電流 | 11A | 15A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG20～16 | AWG20～16 | - | - |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | - | - |
| 定格通電電流 | 15A | 15A | - | - |
| ネジサイズ | M3 |
|---|---|
| 端子間ピッチ | 7.00mm |
| 形状 | 1段 |
| 構造 | フィンガープロテクション |
| 締付トルク | 0.5～1.2N・m |
| 結線方式 | ネジアップ |
| 取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
別売にて下記の商品もご用意しております。
