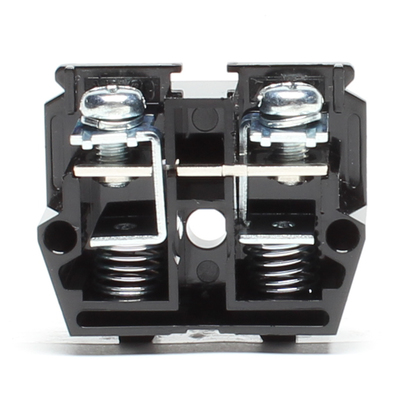

○ レール式のネジアップ端子台、ATシリーズの中間板をそのまま使用し新たに直付用の側板とシャフトを追加した、「直
取付型組端子台シリーズ」です。
○ 緩めたネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失などが防げます。
○ カバー、記名板、シャフトは全タイプ標準付属。指定極数（P数）に応じて当社で切断後、組付けして出荷いたします。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 3.5㎟ | 5.5㎟ | 8㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | AC・DC 600V |
| 定格通電電流 | 30A | 40A | 50A |
| ネジサイズ | M5 |
|---|---|
| 端子間ピッチ | 14.00mm |
| 形状 | 1段 |
| 締付トルク | 2.0～3.0N・m |
| 結線方式 | ネジアップ |
| 取付方法 | 直付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
