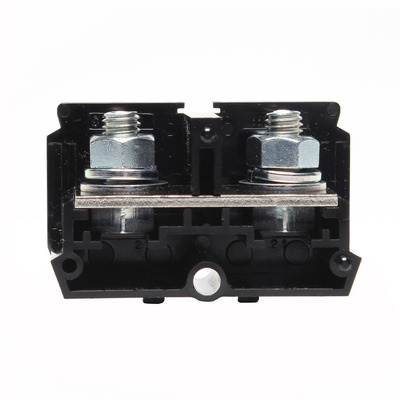

CT-150ST

CT(スタッドボルト式)シリーズ

端子台 / レール取付型 / スタッドボルト式 / 一般端子台

定価 384 円 / 個 (販売単位:20)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

CT-STスタッドタイプシリーズは、100A~最大1000Aまでの充実の8機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 22㎟ 38㎟ 60㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 94A 132A 175A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG4~2/0(撚線) - AWG4~2/0(撚線) -
定格絶縁電圧 AC・DC 600V - AC・DC 600V -
定格通電電流 150A - 150A -
ネジサイズ M8
端子間ピッチ 28.00mm
形状 1段
構造 スタッド
締付トルク 6.0~9.0N・m(JIS C8201-7-1)
8.9~10.8N・m(JIS C2805)
結線方式 セルフアップ
取付方法 C型20mmレール

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
