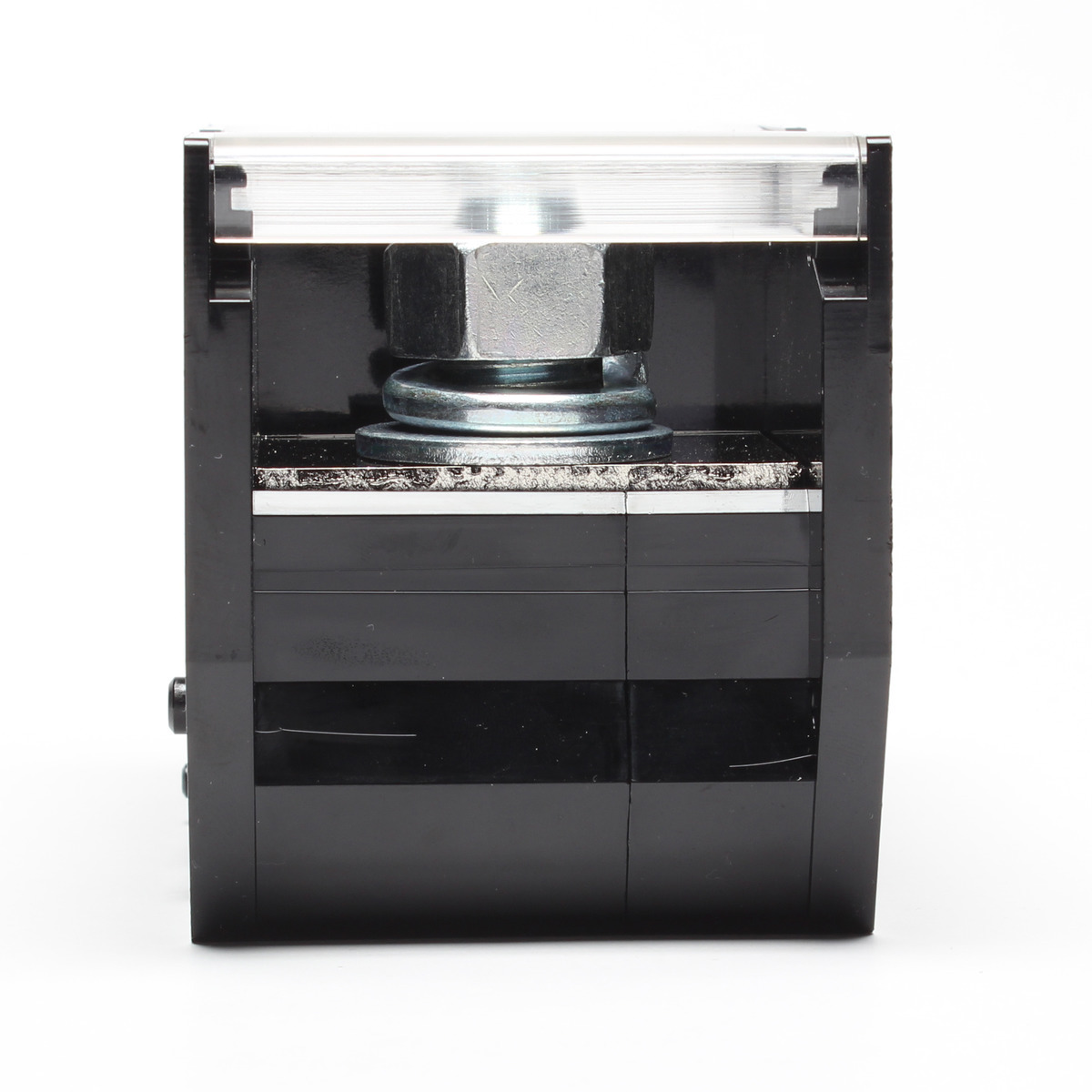

CT-1000ST

CTシリーズ

端子台 / レール取付型 / セルフアップ式 / 大電流端子(200A~)

定価 7,176 円 / 個 (販売単位:3)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 325㎟ 200(×2本)㎟ 325(×2本)㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 600A 800A 1000A
ネジサイズ M16
端子間ピッチ 66.00mm
形状 1段
構造 大電流(200A~)
締付トルク 25.0~37.3N・m(JIS C8201-7-1)
78.5~98.0N・m(JIS C2805)
結線方式 セルフアップ
取付方法 C型20mmレール

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
