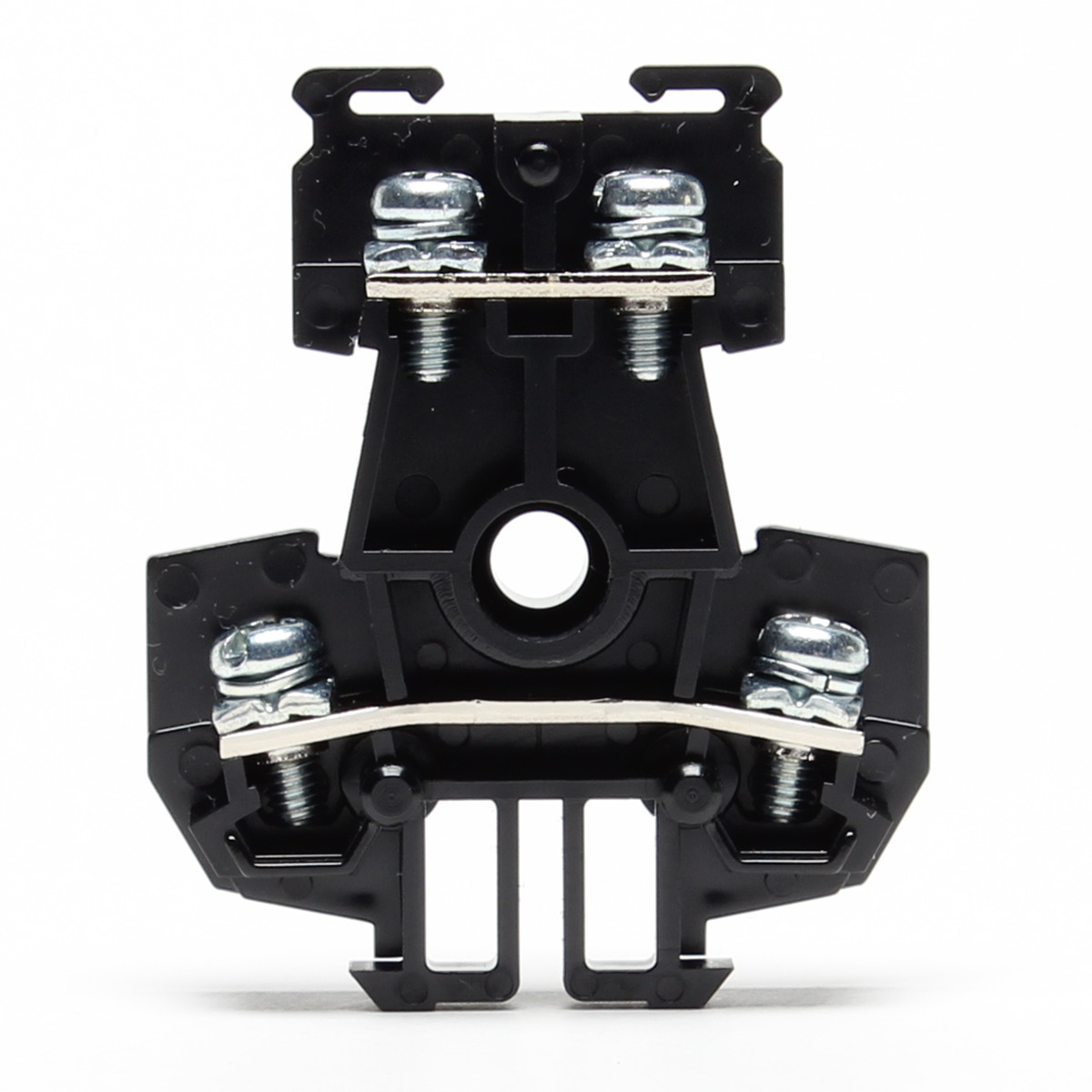

RTシリーズは、スタンダードなフリー端子ネジ仕様の1段・2段を揃えた超小型端子台シリーズです。
全てのタイプがレール上にワンタッチ取付可能。また、小型でありながら記名板はワイドで見易い10㎜幅を採用しているため充分な記号表示ができます。
2段タイプを使用すれば、小型でさらに省スペースな多極結線ができます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールは当社専用の16㎜幅のレール。またはDIN35㎜対応端子台と共用できるDISタイプです。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 0.5㎟ | 0.75㎟ | 1.25㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 380V | AC・DC 380V | AC・DC 380V |
| 定格通電電流 | 7A | 11A | 15A |
| ネジサイズ | M3 |
|---|---|
| 端子間ピッチ | 7.00mm |
| 形状 | 2段 |
| 締付トルク | 0.5～1.2N・m |
| 結線方式 | セルフアップ |
| 取付方法 | C型16mmレール |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。

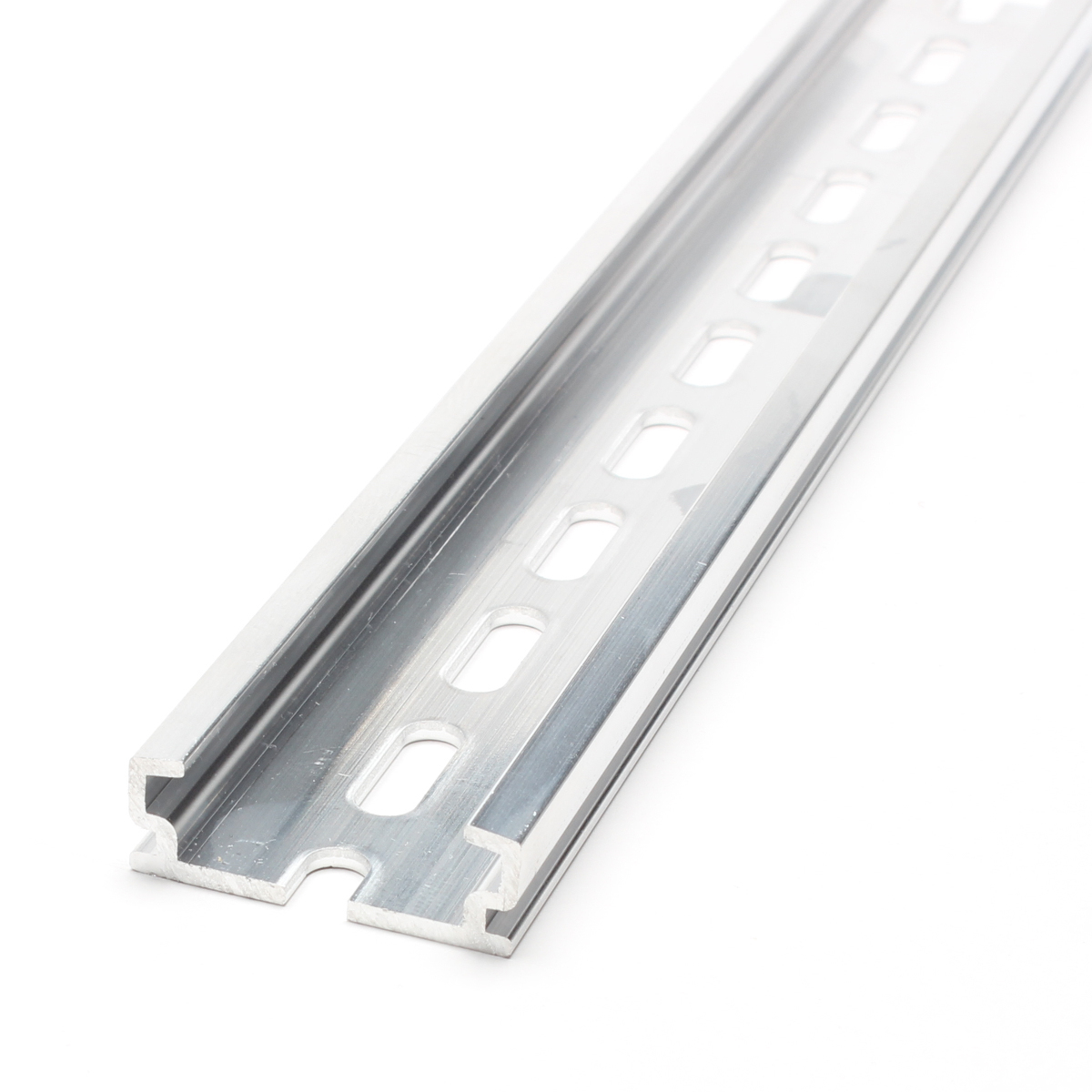

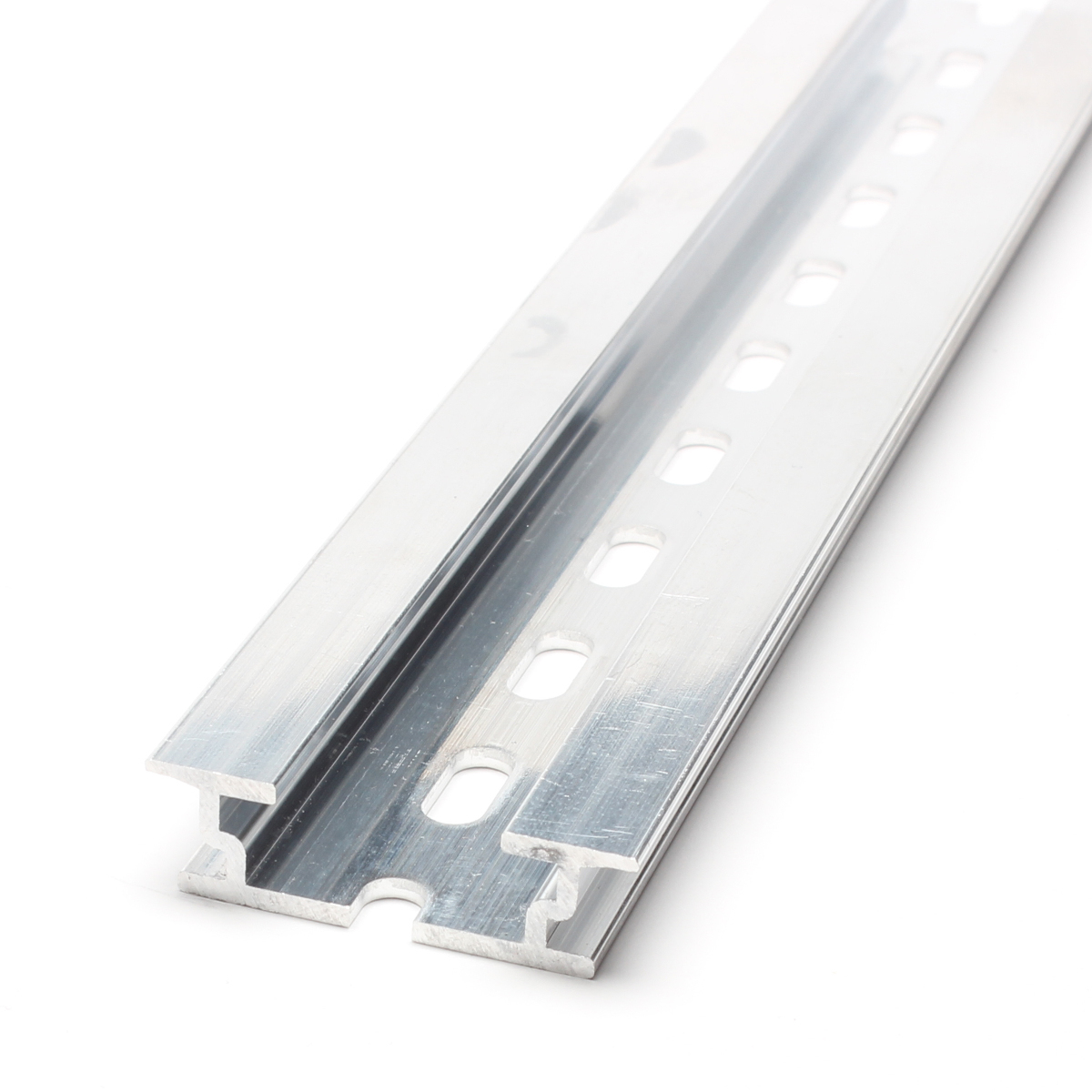

別売にて下記の商品もご用意しております。
