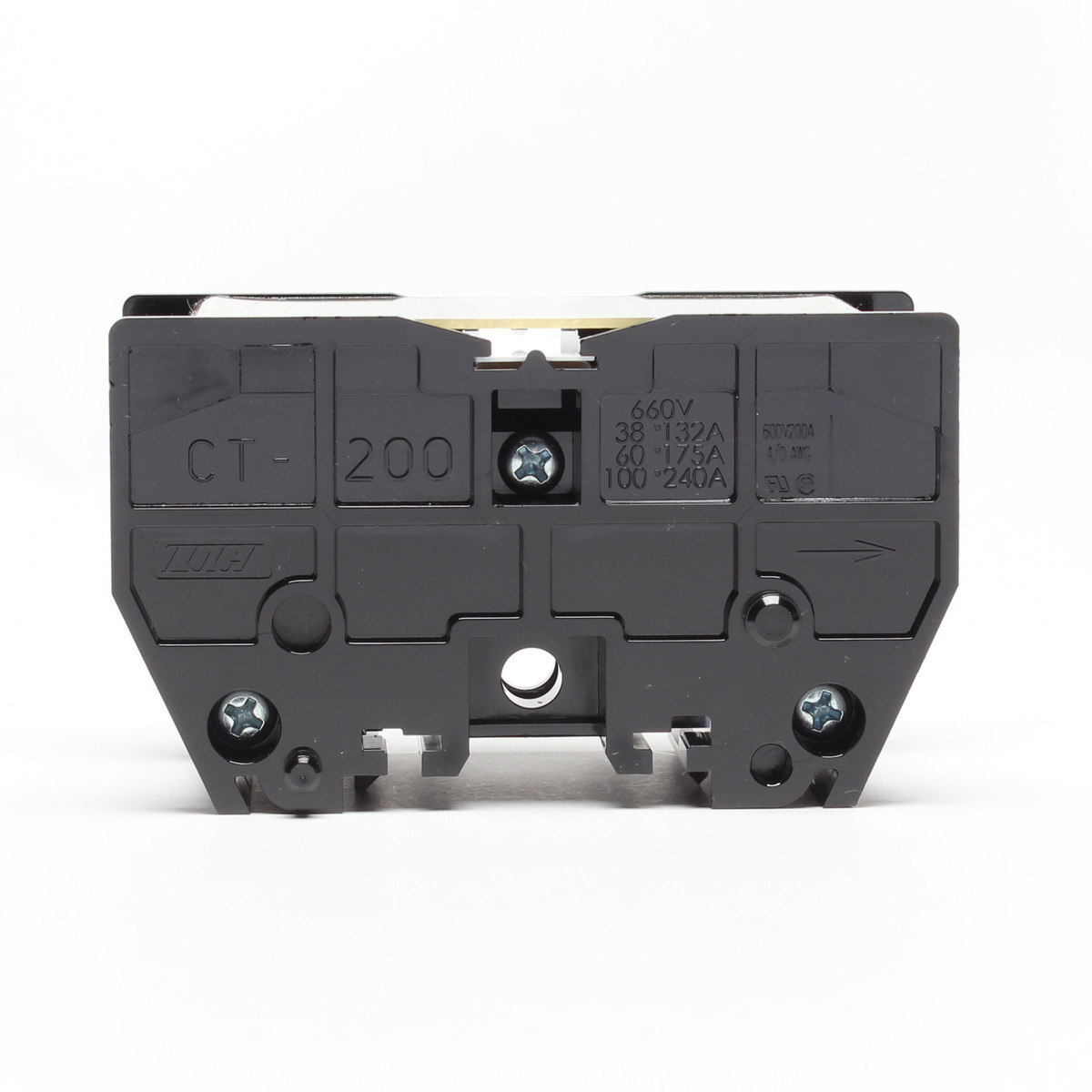

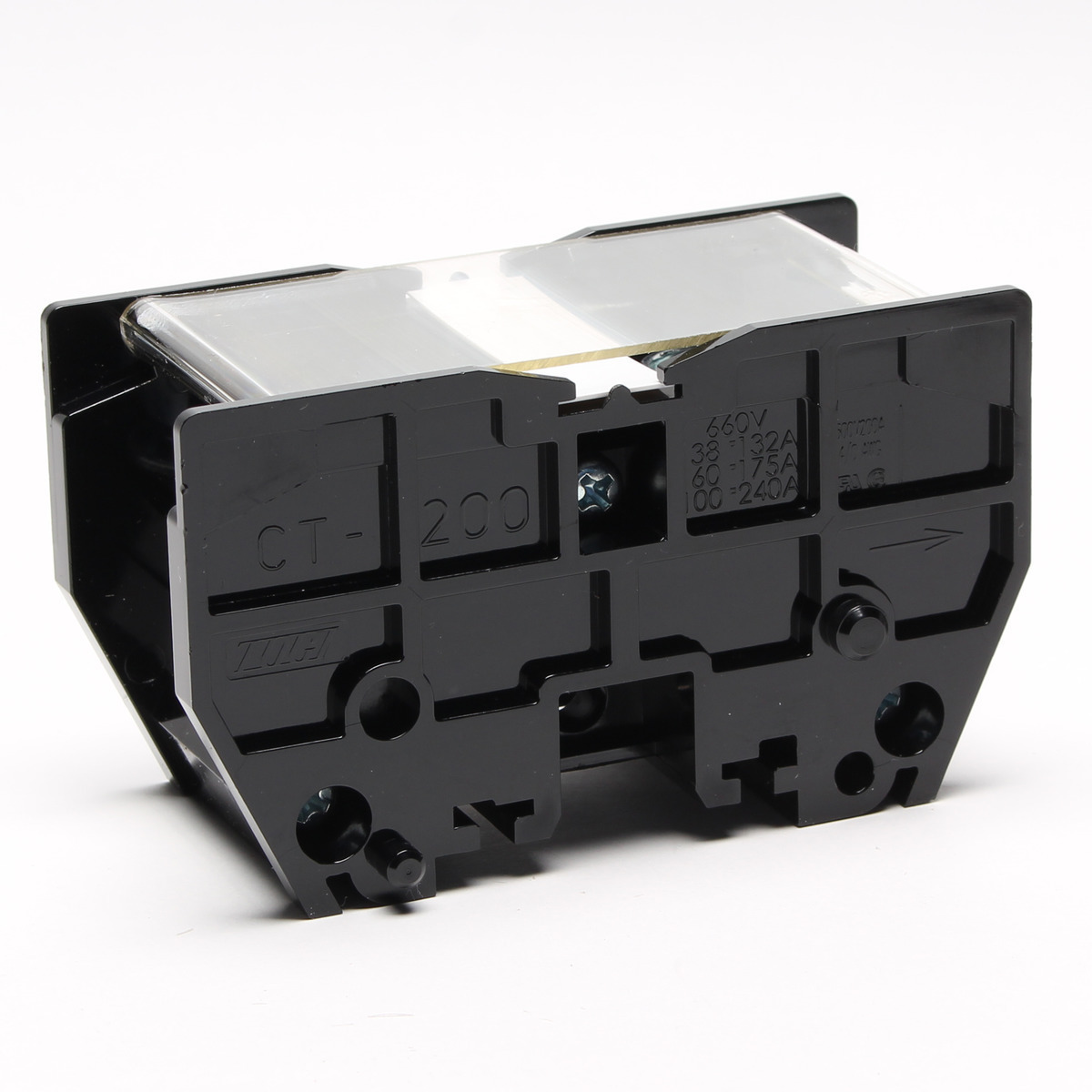

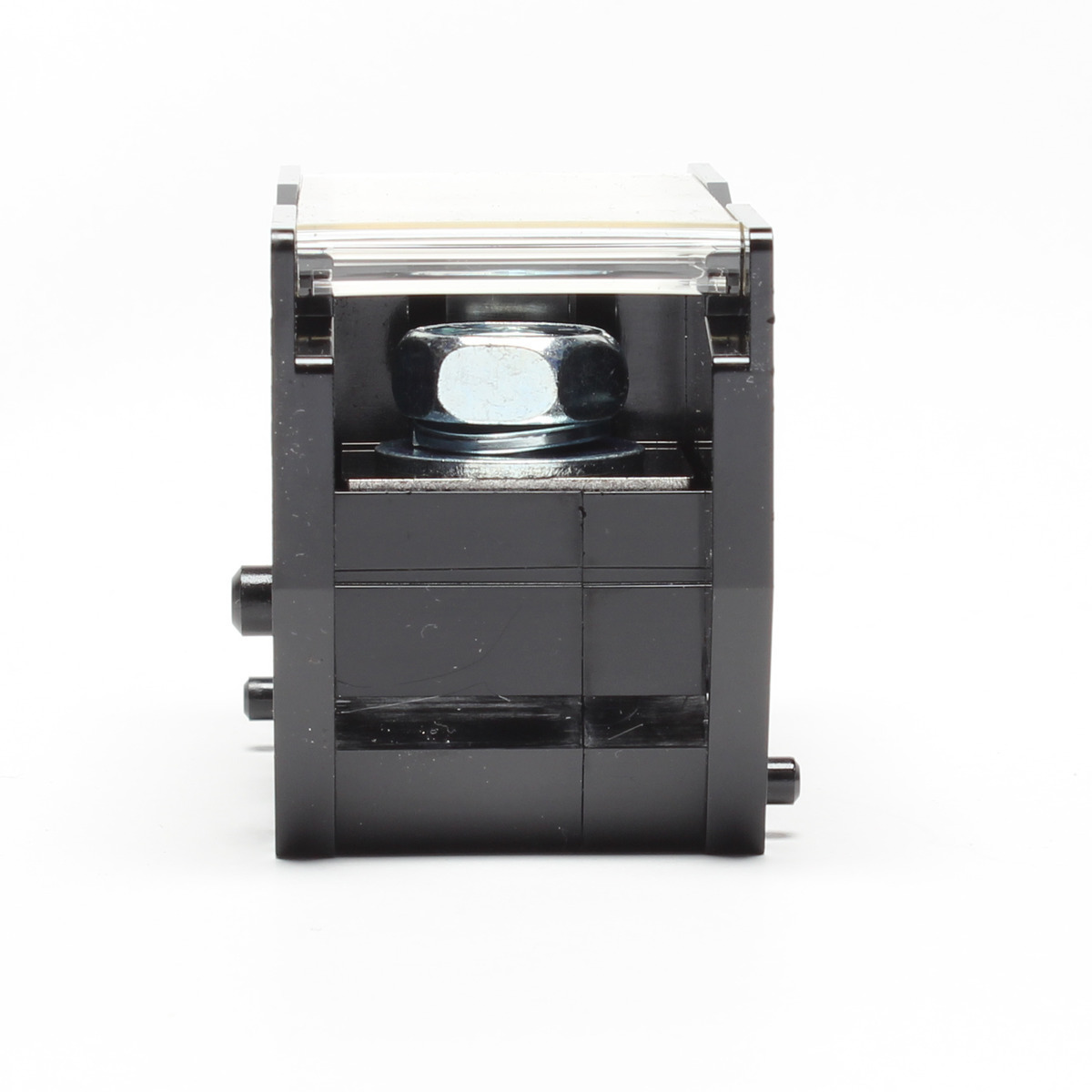

CT-200

CTシリーズ

端子台 / レール取付型 / セルフアップ式 / 一般端子台

定価 835 円 / 個 (販売単位:12)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 38㎟ 60㎟ 100㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 132A 175A 240A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG2~4/0(撚線) - AWG2~4/0(撚線) -
定格絶縁電圧 AC・DC 600V - AC・DC 600V -
定格通電電流 200A - 200A -
ネジサイズ M10
端子間ピッチ 39.00mm
締付トルク 10.0~14.7N・m
結線方式 セルフアップ
取付方法 C型20mmレール

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
