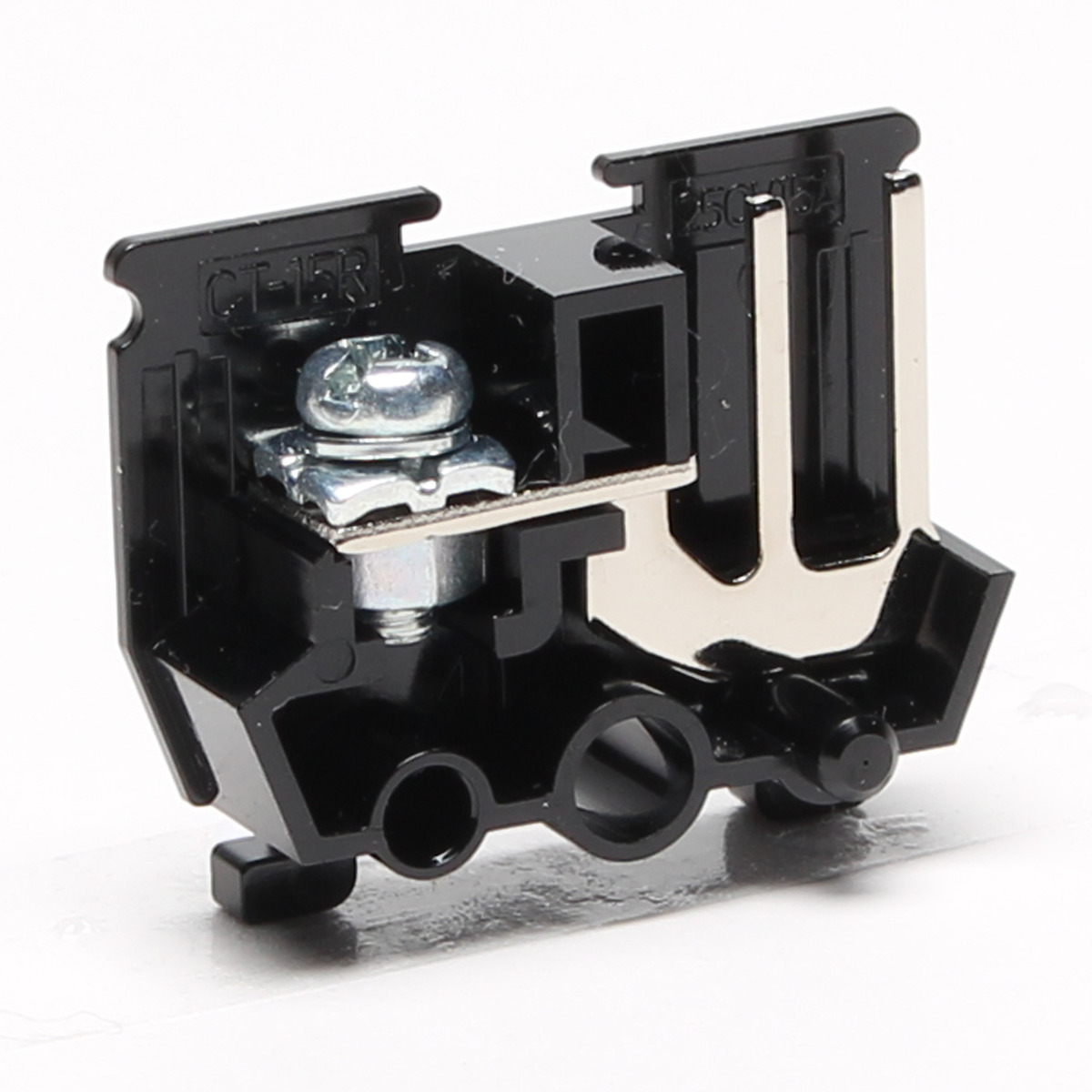

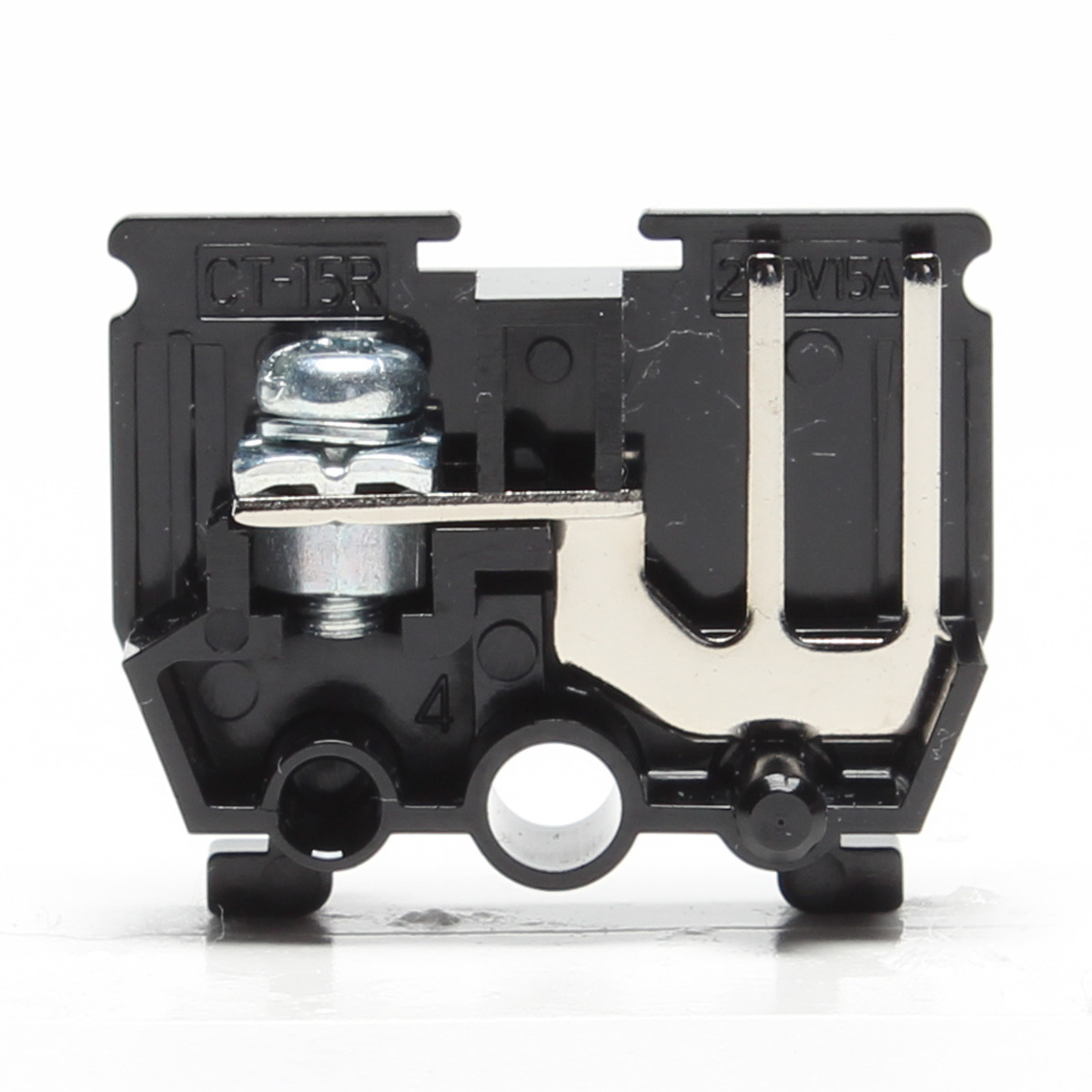

電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。
接続部詳細 | ネジ側 2㎟ | ラッピング側 φ0.8×2 |
---|
一般仕様 | |
---|---|
電線サイズ(JIS) | 2㎟ |
電線サイズ(AWG) | - |
定格絶縁電圧 | AC・DC 250V |
定格通電電流 | 15A |
ネジサイズ | M3.5 |
---|---|
端子間ピッチ | 8.00mm |
形状 | 1段 |

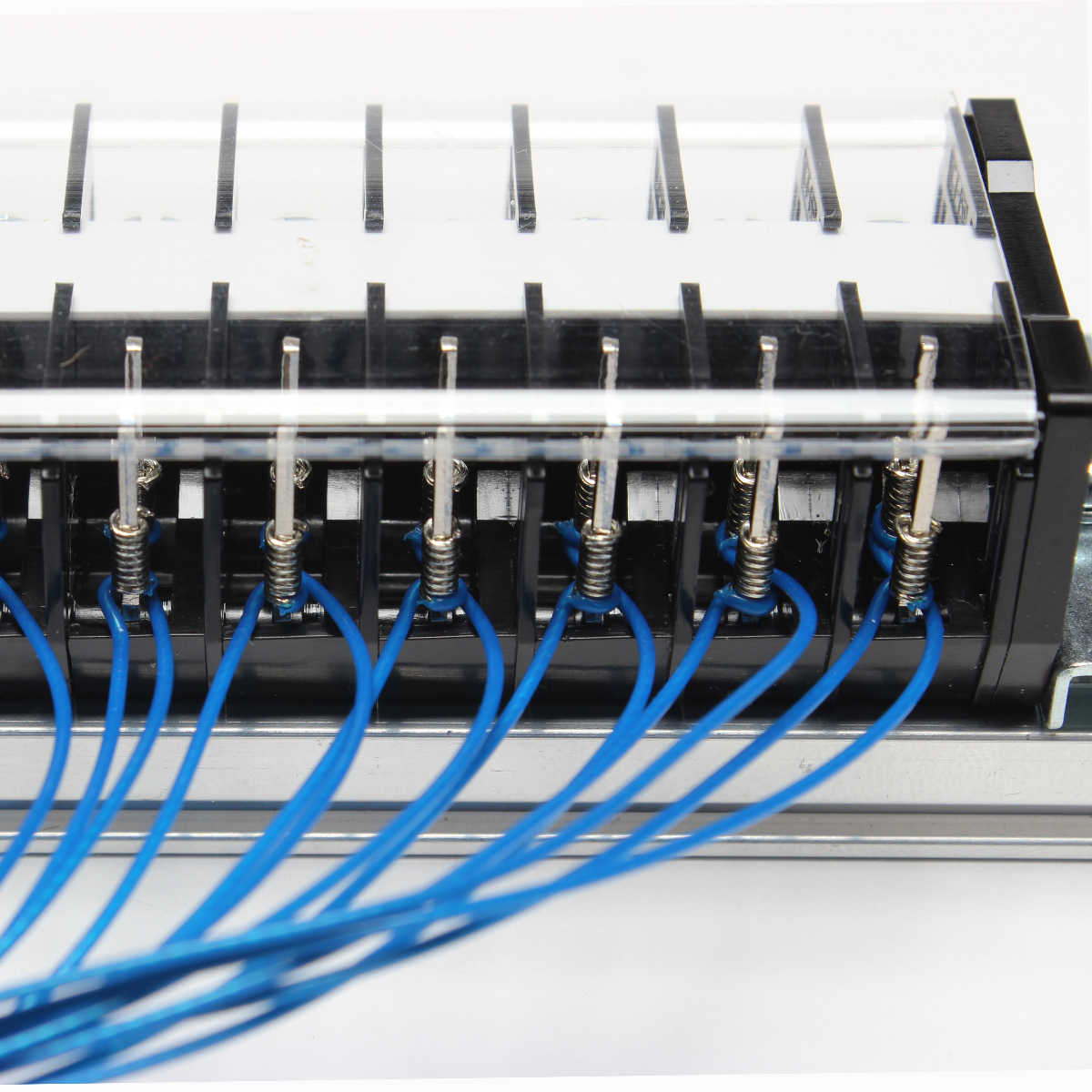

構造 | ラッピング |
締付トルク | 0.8~1.4N・m |
結線方式 | セルフアップ |
取付方法 | C型20mmレール |

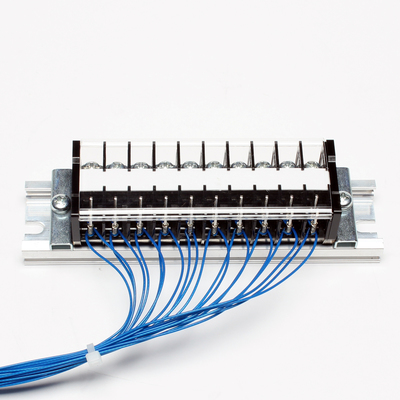

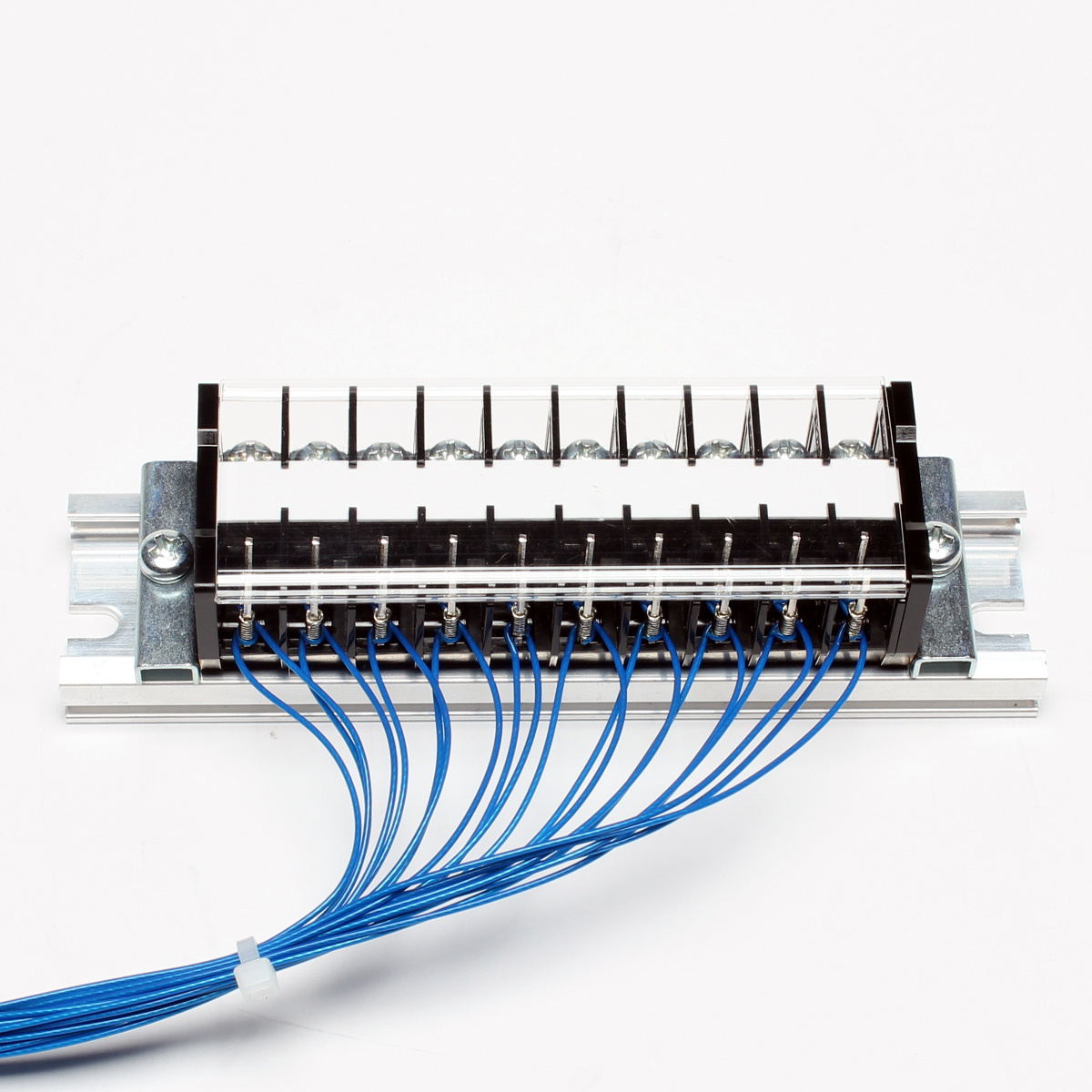

この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
別売にて下記の商品もご用意しております。
