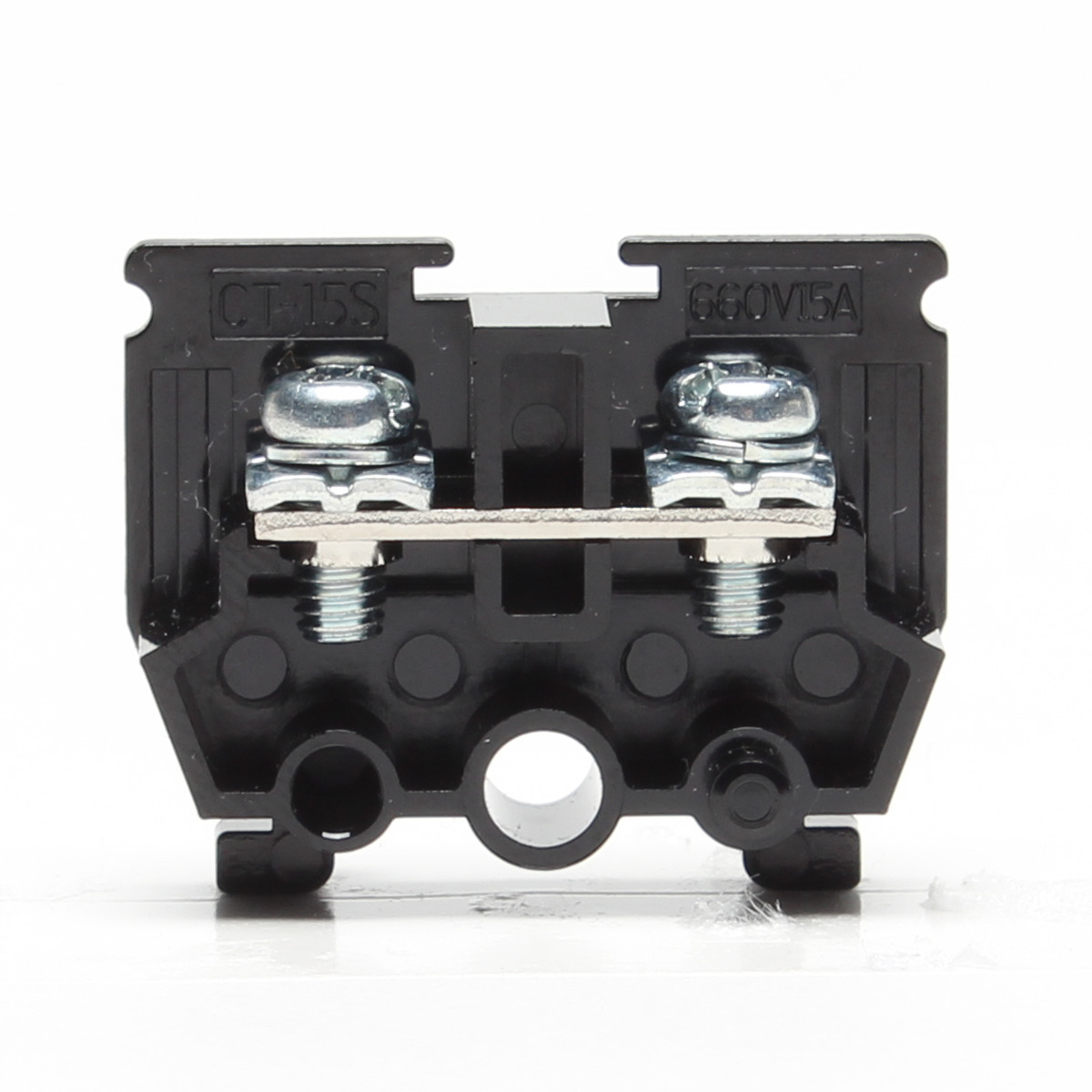

電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。
一般仕様 | |
---|---|
電線サイズ(JIS) | 1.25㎟ |
電線サイズ(AWG) | - |
定格絶縁電圧 | AC・DC 660V |
定格通電電流 | 15A |
UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
---|---|---|---|---|
電線サイズ | AWG20~16(撚線) | - | AWG20~16(撚線) | - |
定格絶縁電圧 | AC・DC 300V | - | AC・DC 300V | - |
定格通電電流 | 10A | - | 10A | - |
ネジサイズ | M3 |
---|---|
端子間ピッチ | 7.00mm |
形状 | 1段 |
締付トルク | 0.5~1.2N・m |
結線方式 | セルフアップ |
取付方法 | C型20mmレール |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
