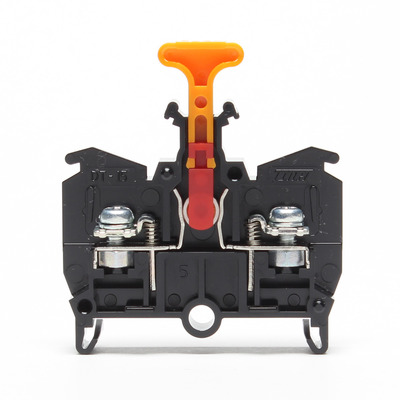

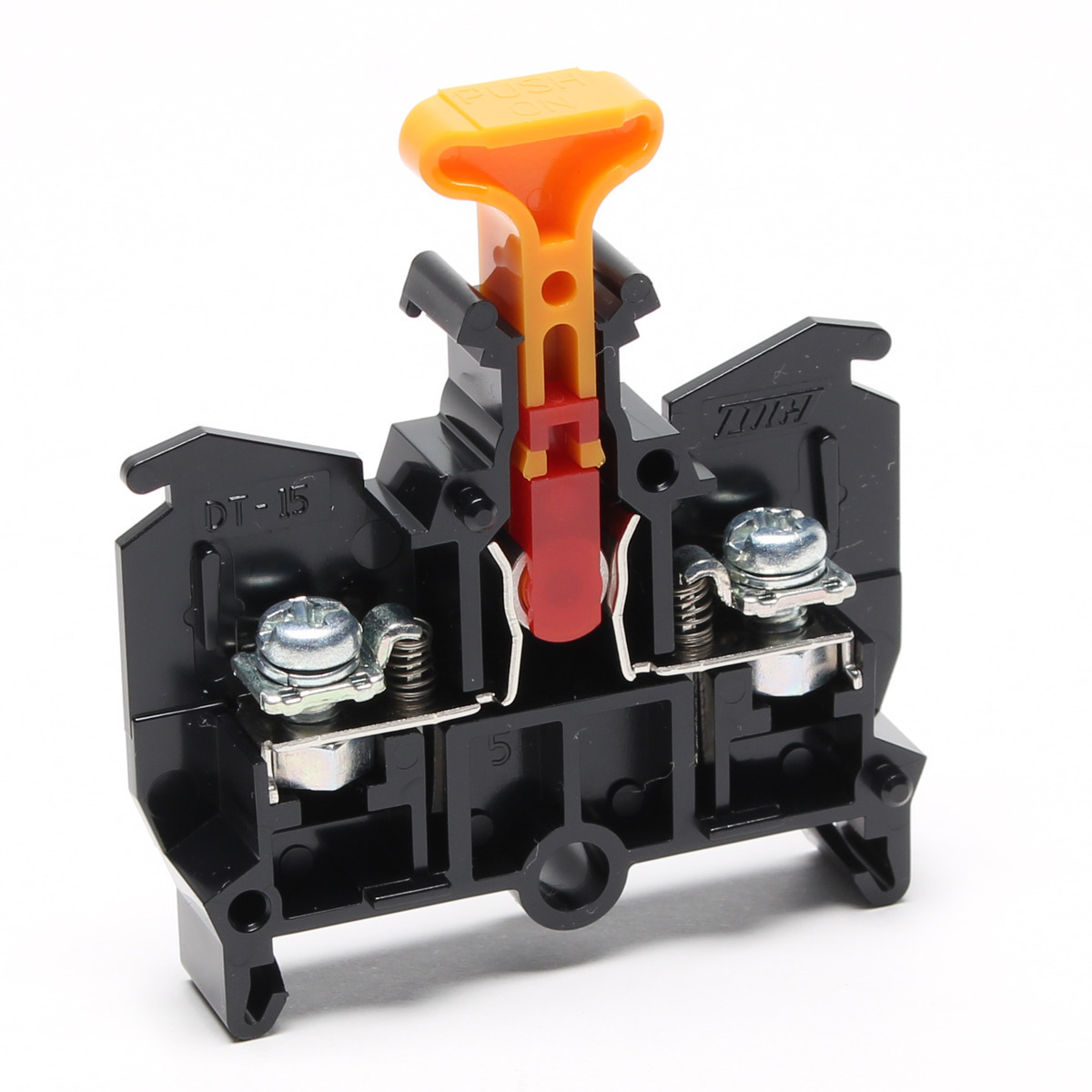

断路端子台DTシリーズは、制御盤、配電盤の配線をはじめ、計器、断電器などのチェック用、保守点検用に最適な端子台シリーズです。
操作はノブを上下に動かして行います。適度な堅さを持つワンタッチ方式で、振動による接点のバタつきが起こらないように設計されています。また、DTN-30はノブと保護カバーが一体構造となっており、結線作業はノブを上げて電路をOFFにしなければ行えないため、極めて安全です。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm幅のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。
| 一般仕様 | |
|---|---|
| 電線サイズ（JIS） | 2㎟ |
| 電線サイズ（AWG） | - |
| 定格絶縁電圧 | AC・DC 660V |
| 定格通電電流 | 15A |
| ネジサイズ | M3.5 |
|---|---|
| 端子間ピッチ | 8.00mm |
| 形状 | 1段 |
| 構造 | 断路機能 |
| 締付トルク | 0.8～1.4N・m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |

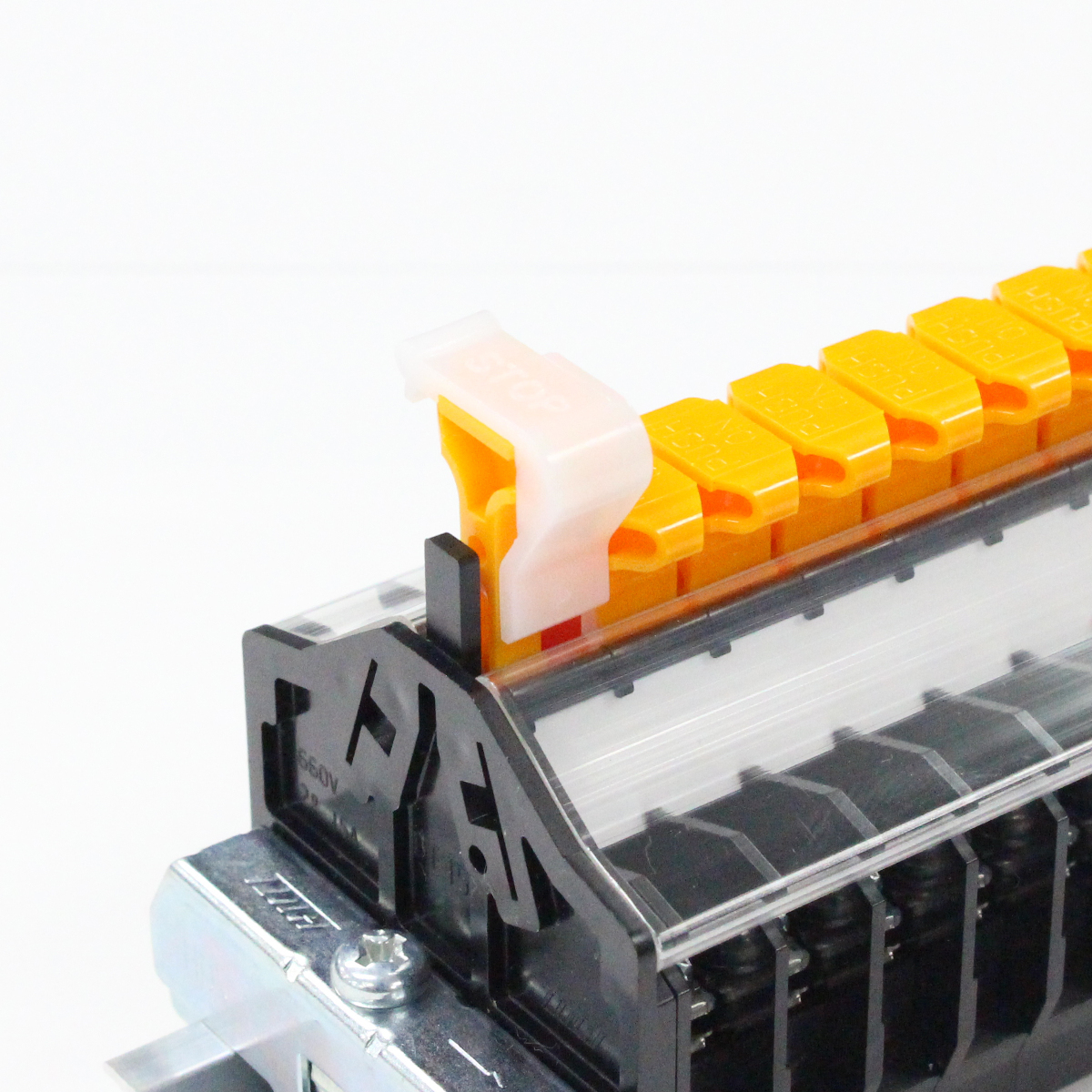

この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。

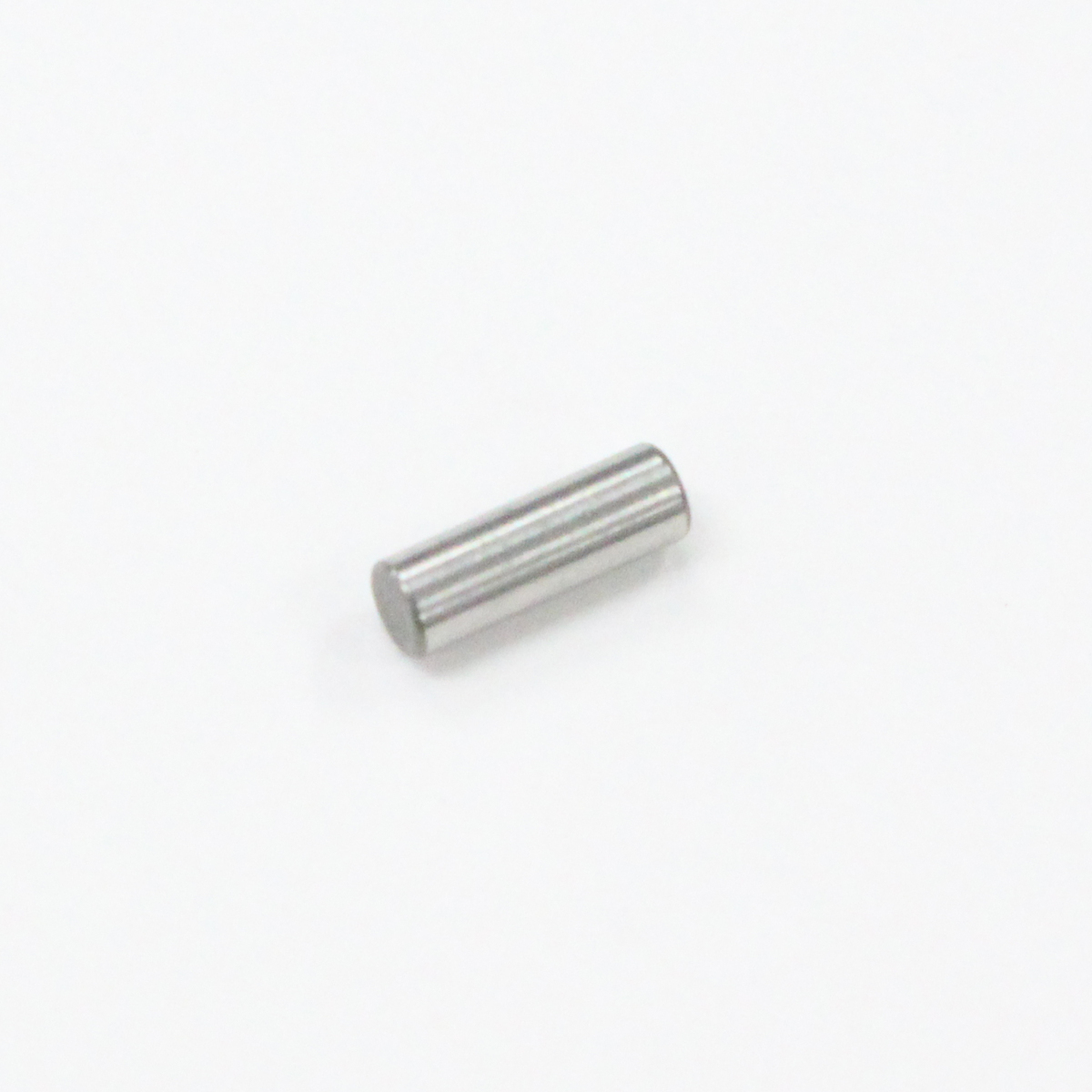

別売にて下記の商品もご用意しております。
