FPS-10～FPS-80は、レール取付面から通電部までの高さが同一の為、配線高さが揃います。
○ 結線が一目で確認できる安全設計
○ 保護等級IP2Xの安全構造の為、カバーは不要です。
○ 緩めた端子ネジは内部のバネ構造により、持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
○ 圧着端子は、丸型、Y型どちらでも対応可能
○ 絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
○ 適合レールは、DIN規格に準拠した35㎜幅のレールです。
○ レールへの取付は、上方向から押し込むだけで簡単にセットできます。
| 一般仕様 | ||
|---|---|---|
| 電線サイズ（JIS） | 3.5㎟ | 5.5㎟ |
| 電線サイズ（AWG） | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 30A | 40A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG12～10 | AWG12～10 | - | - |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | - | - |
| 定格通電電流 | 35A | 35A | - | - |
| ネジサイズ | M4 |
|---|---|
| 端子間ピッチ | 11.00mm |
| 形状 | 1段 |
| 構造 | フィンガープロテクション |
| 締付トルク | 1.2～1.8N・m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。

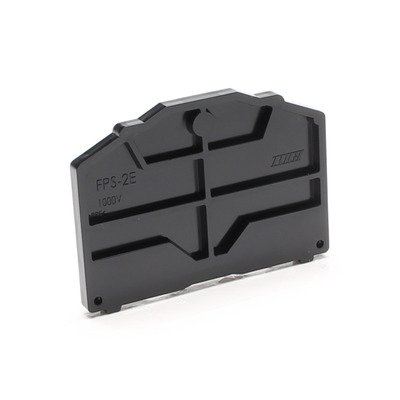

別売にて下記の商品もご用意しております。
