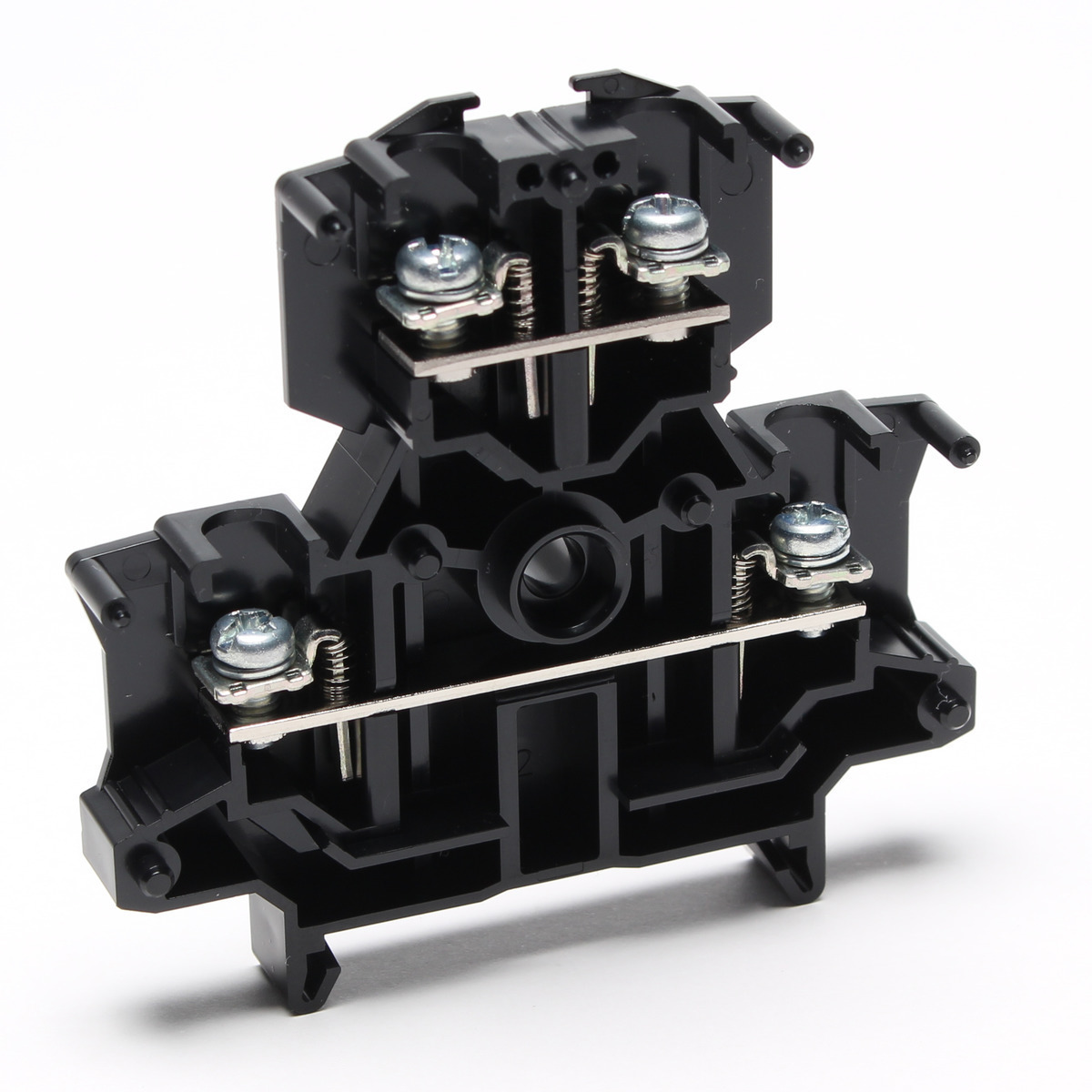

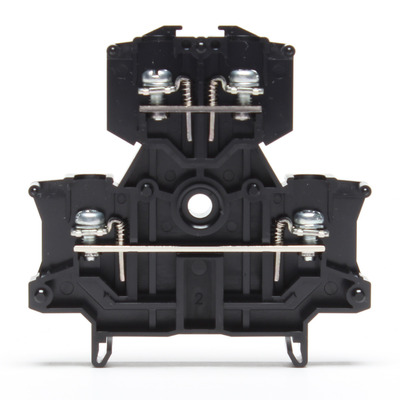

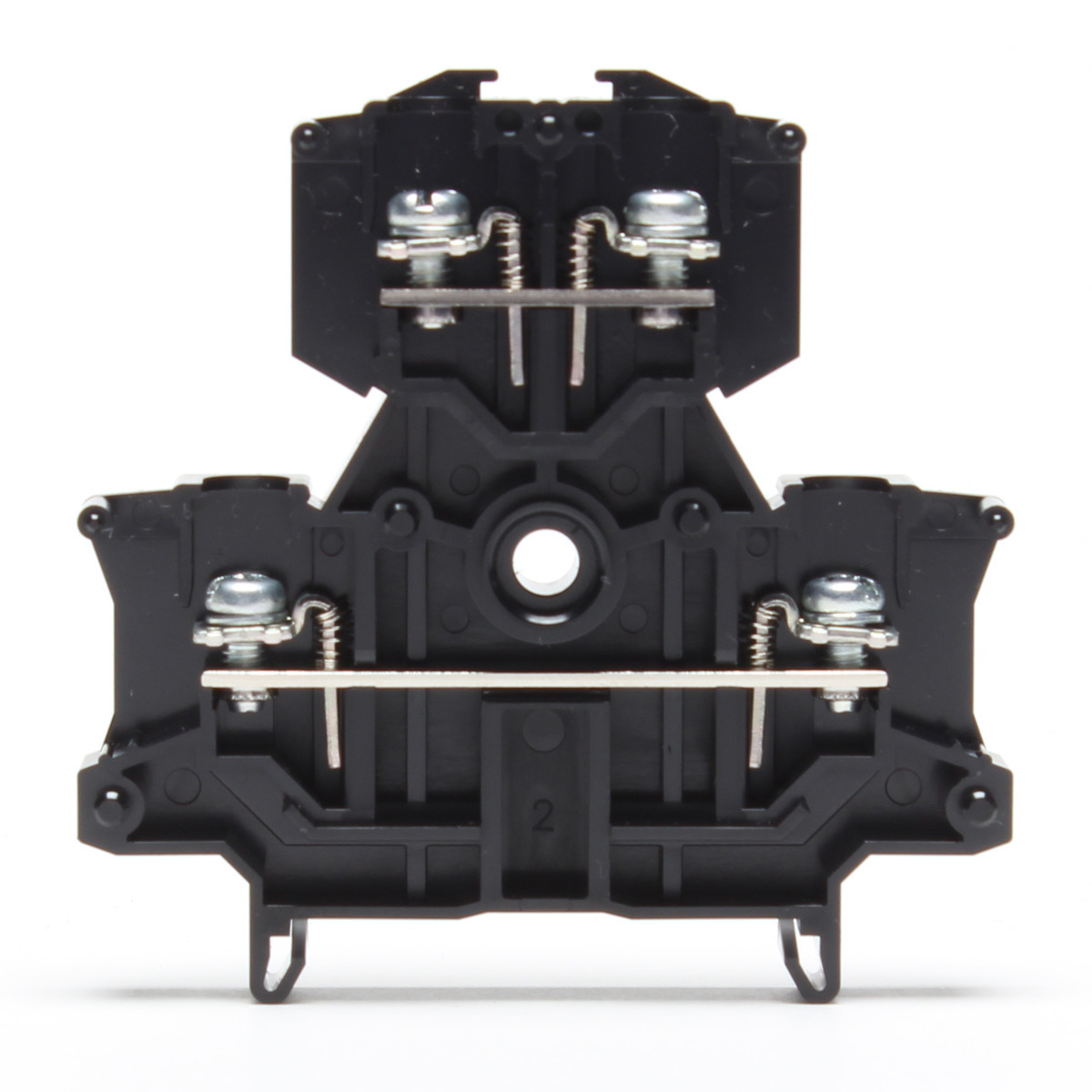

FPWS-20

FPWSシリーズ

端子台 / レール取付型 / ネジアップ式 / 2段端子台

定価 201 円 / 個 (販売単位:50)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

FPS-10~FPS-80は、レール取付面から通電部までの高さが同一の為、配線高さが揃います。
結線が一目で確認できる安全設計
保護等級IP2Xの安全構造の為、カバーは不要です。
緩めた端子ネジは内部のバネ構造により、持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
圧着端子は、丸型、Y型どちらでも対応可能
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。

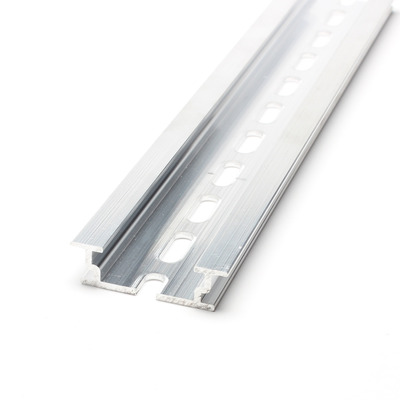

適合レールは、DIN規格に準拠した35㎜幅のレールです。
レールへの取付は、上方向から押し込むだけで簡単にセットできます。

一般仕様
電線サイズ(JIS) 1.25㎟ 2㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 800V AC・DC 800V
定格通電電流 16A 22A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG18~14 AWG18~14 - -
定格絶縁電圧 AC・DC 600V AC・DC 600V - -
定格通電電流 20A 20A - -
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 2段
構造 フィンガープロテクション
締付トルク 0.8~1.4N・m
結線方式 ネジアップ
取付方法 DIN35mm

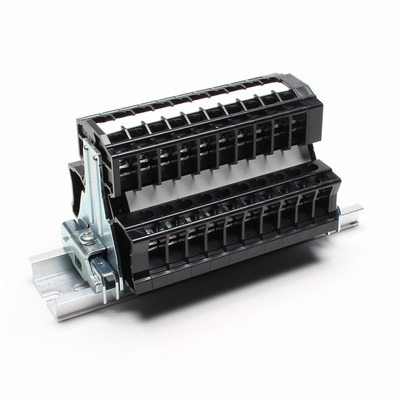

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
