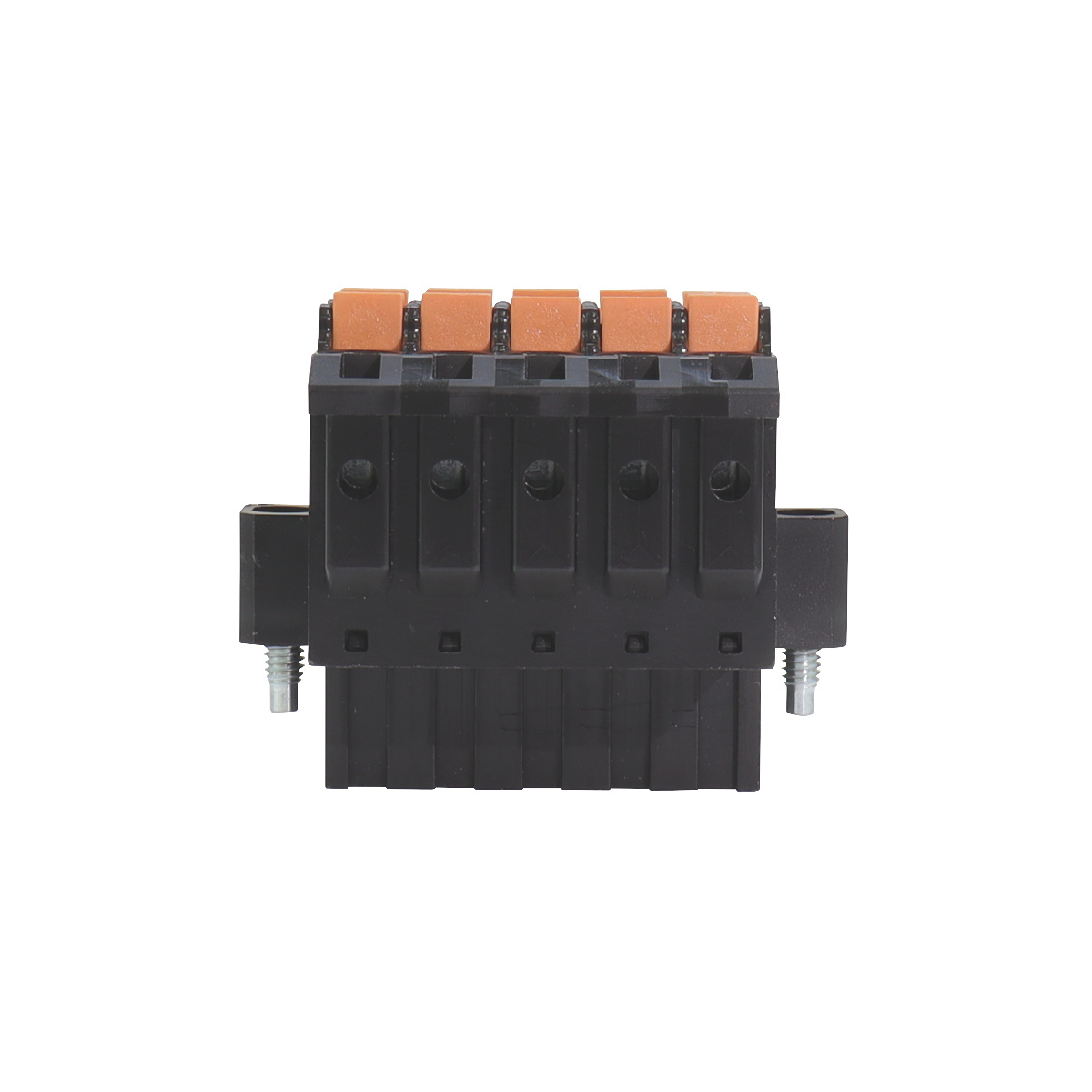

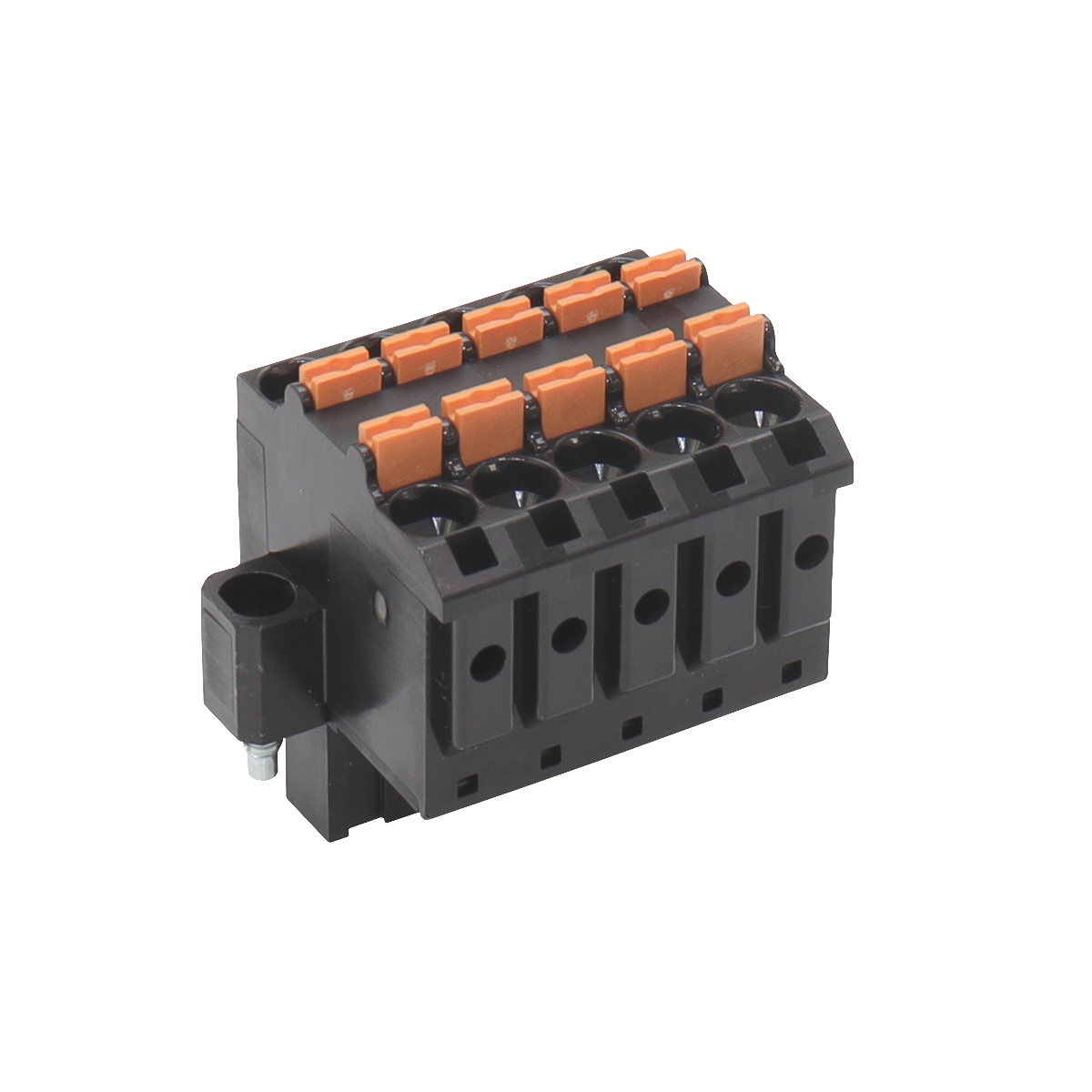

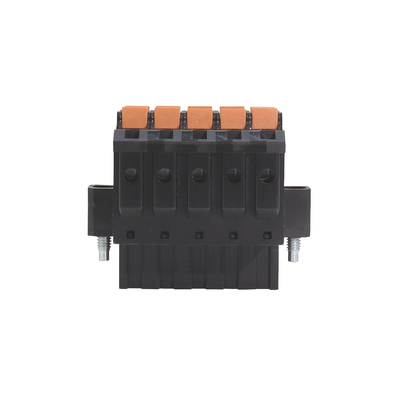

RK508シリーズは、1端子2結線できるスプリングロック式コネクタと、基板に対し垂直・水平方向に対応したプリント基板用ソケットです。 ソケットへの取付け、取外しが可能な2ピース構造。 コネクタ端子台は取付け、取外しがしやすいDタイプとネジ固定ができるDFタイプを設定しています。 ソケットは電線の取り回しに合わせ、はんだピンがストレートのSタイプと90°曲げのLタイプを設定。SもLもコネクタ端子台のDタイプとDFタイプに対応しています。
| 一般仕様 | |
|---|---|
| 定格絶縁電圧 | 320V |
| 定格通電電流 | 12A |
| 電線サイズ（JIS） | 0.2㎟～2.5㎟（より線） φ0.5㎜～φ1.6㎜（単線） 0.25㎟～1.5㎟（フェルール） |
| 電線サイズ（AWG） | AWG26-14（より線） AWG24-16（フェルール） |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | - | AWG26-12 | - | - |
| 定格絶縁電圧 | - | AC・DC 300V | - | - |
| 定格通電電流 | - | 10A | - | - |
| 端子間ピッチ | 5.08mm |
|---|---|
| 極数 | 5 |
| 構造 | 2ピース |
| 電線むき長さ | 10～11mm |
| 適合電線 | 0.2～2.5mm2 |
| 結線方式 | プリント基板用 |
| 取付方法 | ソケット差込み |
