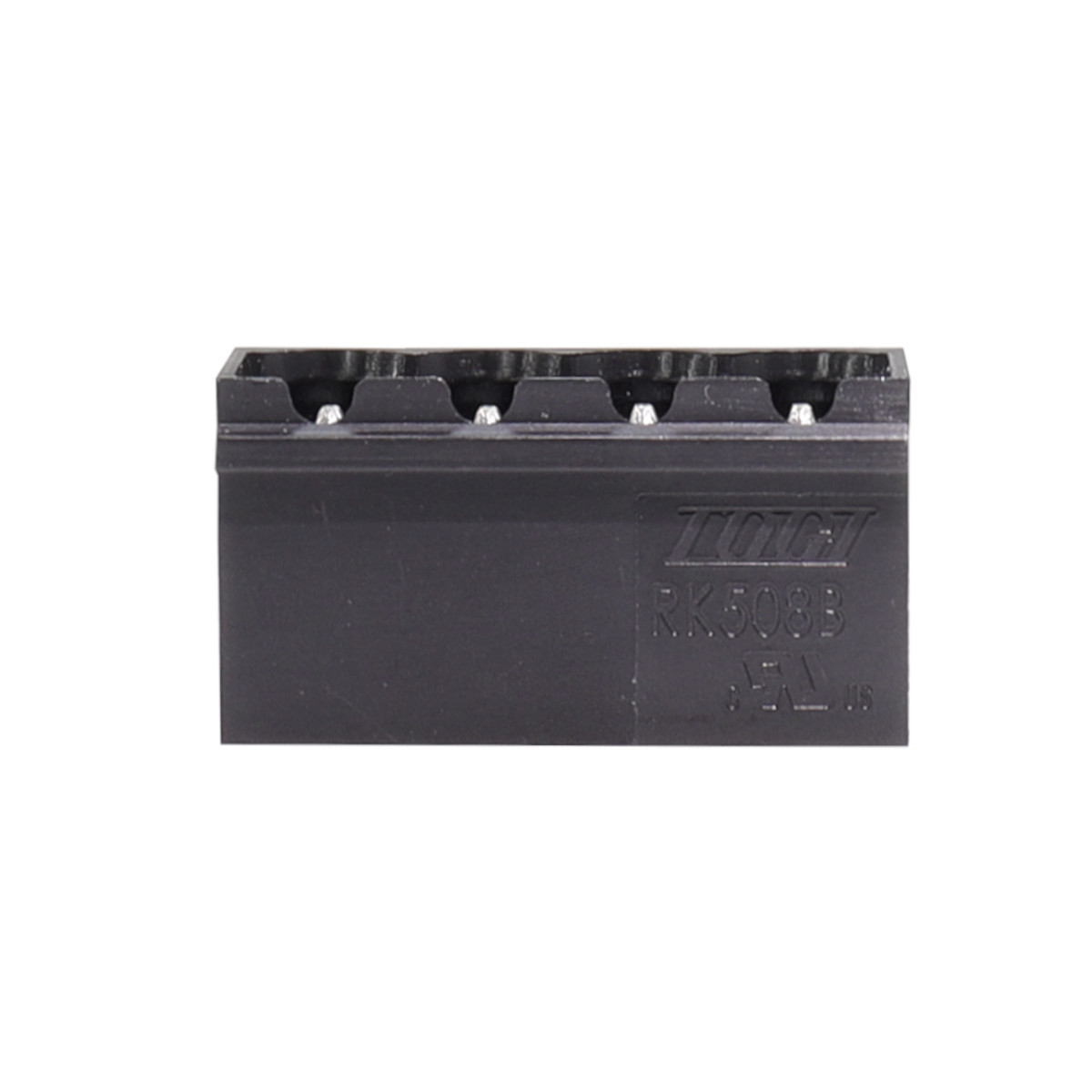

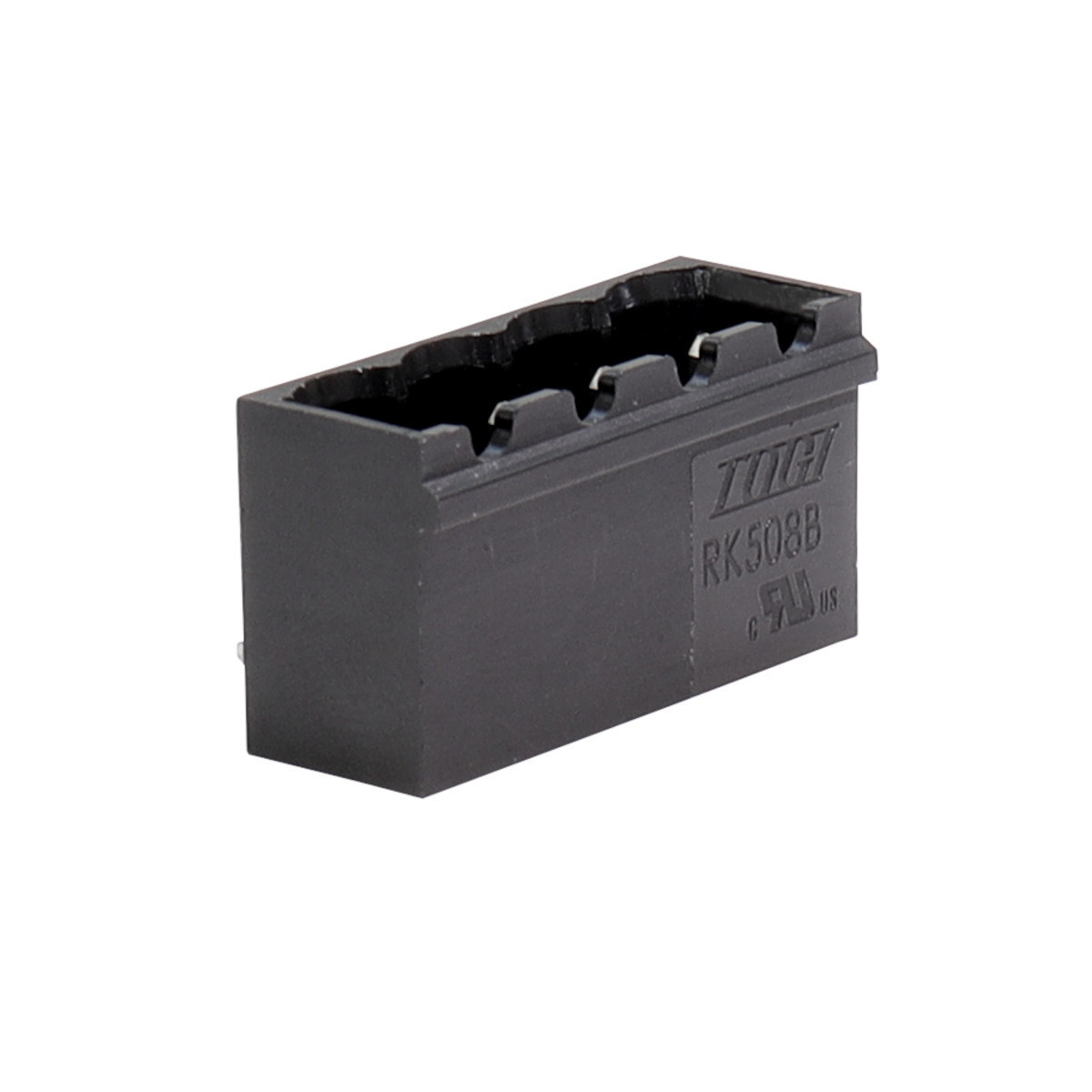

RK508シリーズは、1端子2結線できるスプリングロック式コネクタと、基板に対し垂直・水平方向に対応したプリント基板用ソケットです。
ソケットへの取付け、取外しが可能な2ピース構造。
コネクタ端子台は取付け、取外しがしやすいDタイプとネジ固定ができるDFタイプを設定しています。
ソケットは電線の取り回しに合わせ、はんだピンがストレートのSタイプと90°曲げのLタイプを設定。SもLもコネクタ端子台のDタイプとDFタイプに対応しています。
| 一般仕様 | |
|---|---|
| 電線サイズ（JIS） | - |
| 電線サイズ（AWG） | - |
| 定格絶縁電圧 | AC・DC 320V |
| 定格通電電流 | 12A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | - | - | - | - |
| 定格絶縁電圧 | - | AC・DC 300V | - | - |
| 定格通電電流 | - | 10A | - | - |
| 端子間ピッチ | 5.08mm |
|---|---|
| 極数 | 4 |
| 構造 | 2ピース |
| 結線方式 | プリント基板用 |
| 取付方法 | 基板取付 |
