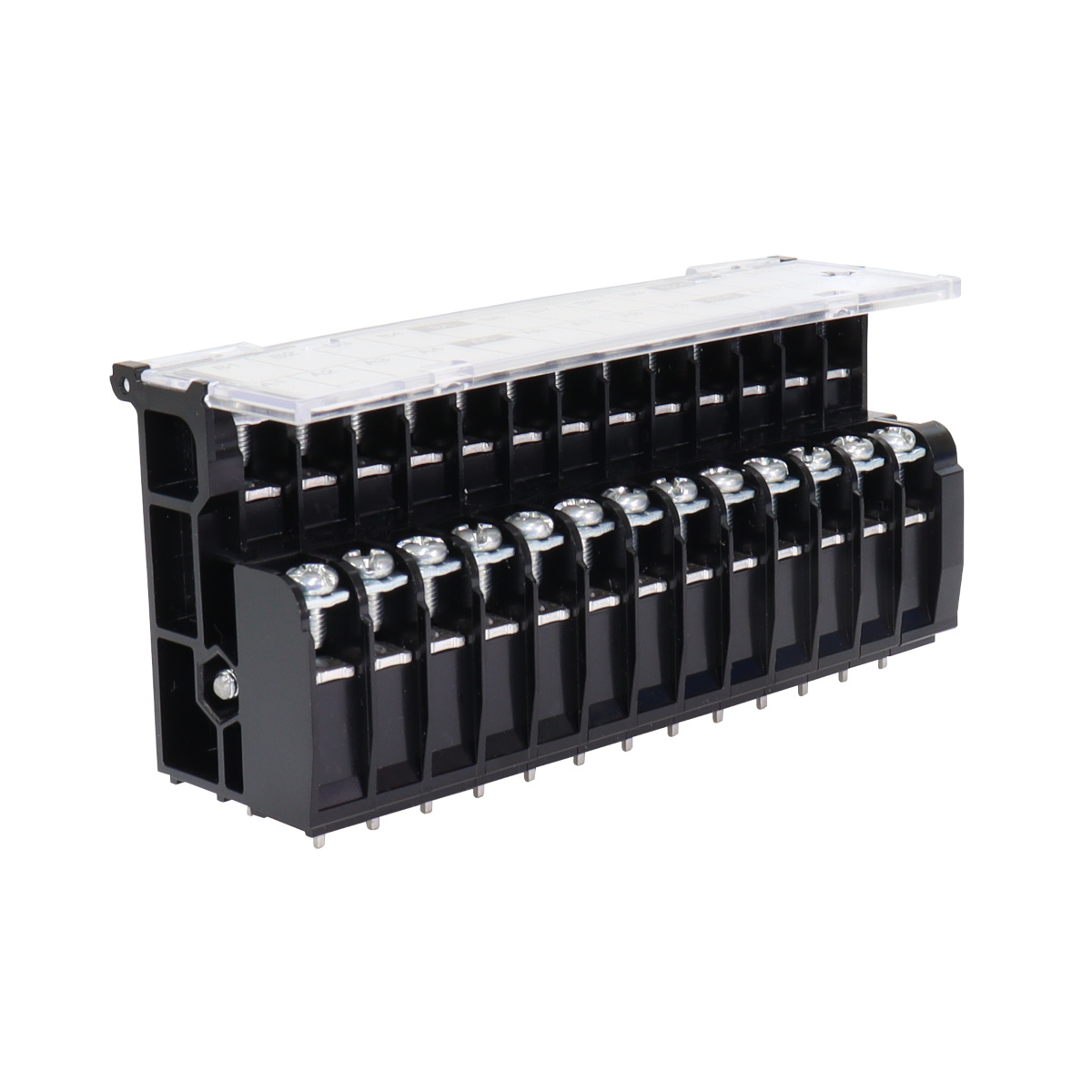

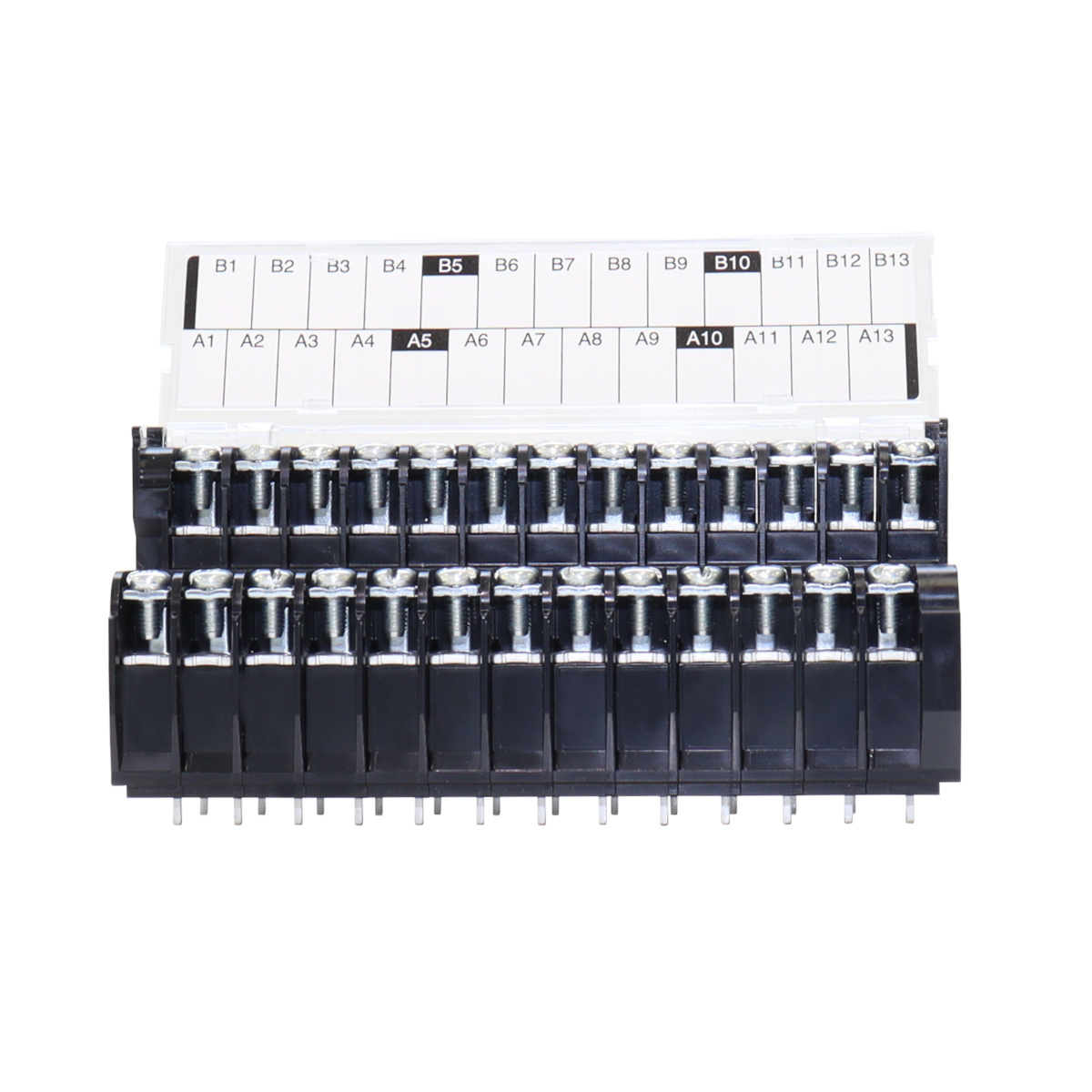

PCA7シリーズはR端子、Y端子両用ネジアップタイプの基板用2段端子台です。 弊社製品PCA7コネクタ端子台に使われているUL/cUL認証端子台です。
| 定格仕様 | |
|---|---|
| 定格絶縁電圧 | 300V |
| 定格通電電流 | 10A |
| 電線サイズ（JIS） | 0.34～1.5mm2 |
| 電線サイズ（AWG） | AWG22-16 |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG22-16 | - | - | AWG22-16 |
| 定格絶縁電圧 | AC・DC 300V | - | - | AC・DC 300V |
| 定格通電電流 | 10A | - | - | 10A |
| ネジサイズ | M3 |
|---|---|
| 端子間ピッチ | 7.00mm |
| 極数 | 26 |
| 形状 | 2段 |
| 締付トルク | 0.8N・m |
| 結線方式 | ネジアップ |
| 取付方法 | 基板取付 |
