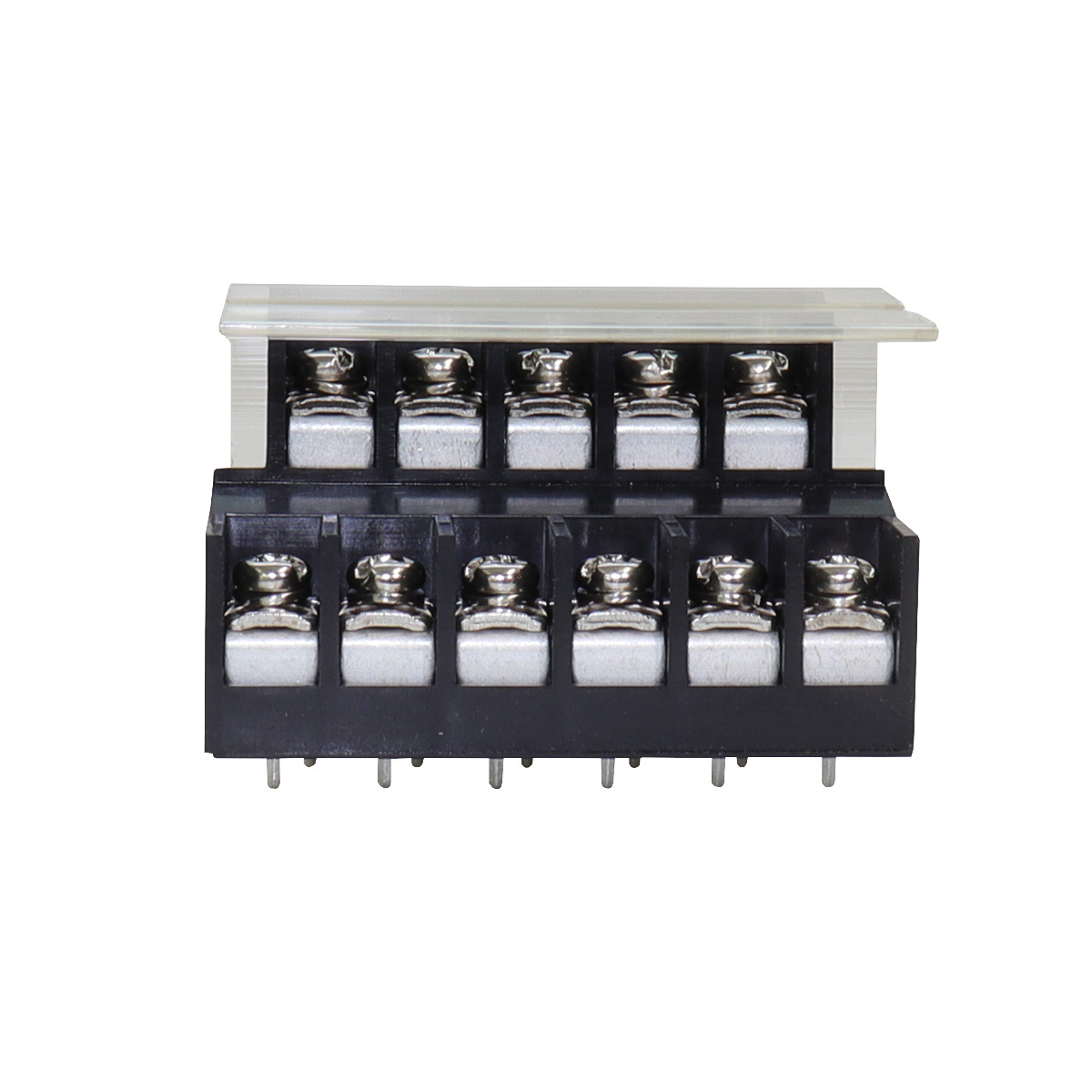

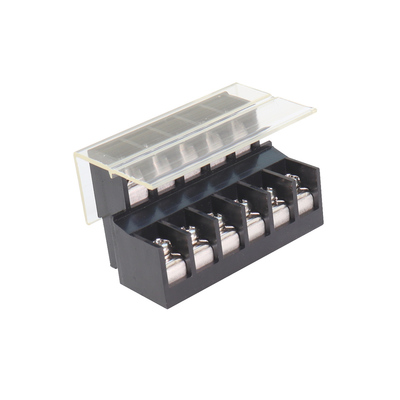

EW7-1A-□PC

Eシリーズ

端子台 / 基板用端子台 / ネジアップ式 / ネジアップ式

CADファイルダウンロード

CAD 2D CAD 3D
この製品についてのお問い合せ

製品情報

Eシリーズはスタンダードなプリント基板用ネジ式端子台。
数多く手がけた工業用ネジ端子台の技術をプリント基板上にも。

一般仕様
電線サイズ（JIS） 1.25㎟
電線サイズ（AWG） -
定格絶縁電圧 AC・DC 250V
定格通電電流 10A
ネジサイズ M3
端子間ピッチ 7.62mm
極数 3～65 ※奇数のみ
形状 2段
締付トルク 0.8N・m
結線方式 セルフアップ
取付方法 基板取付
