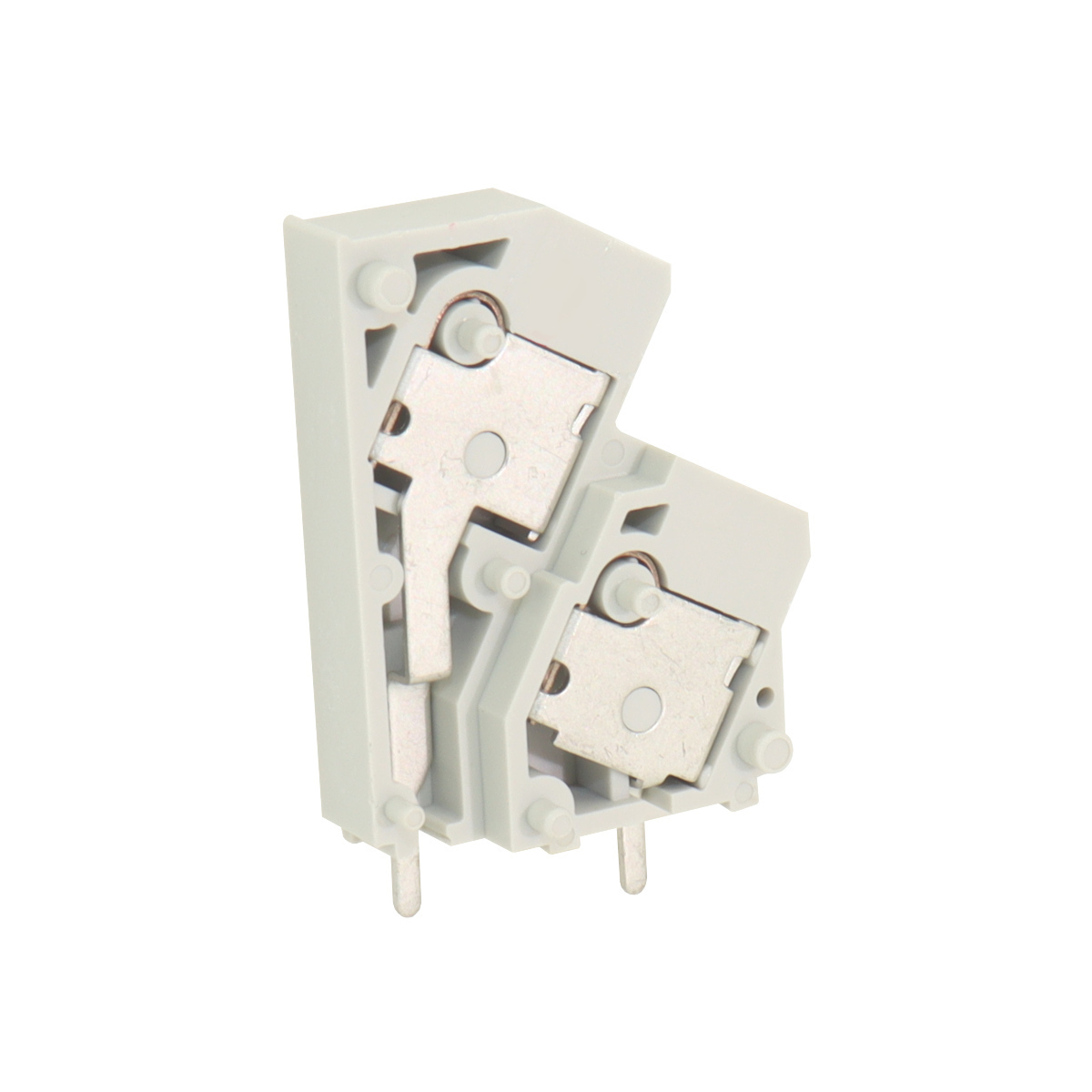

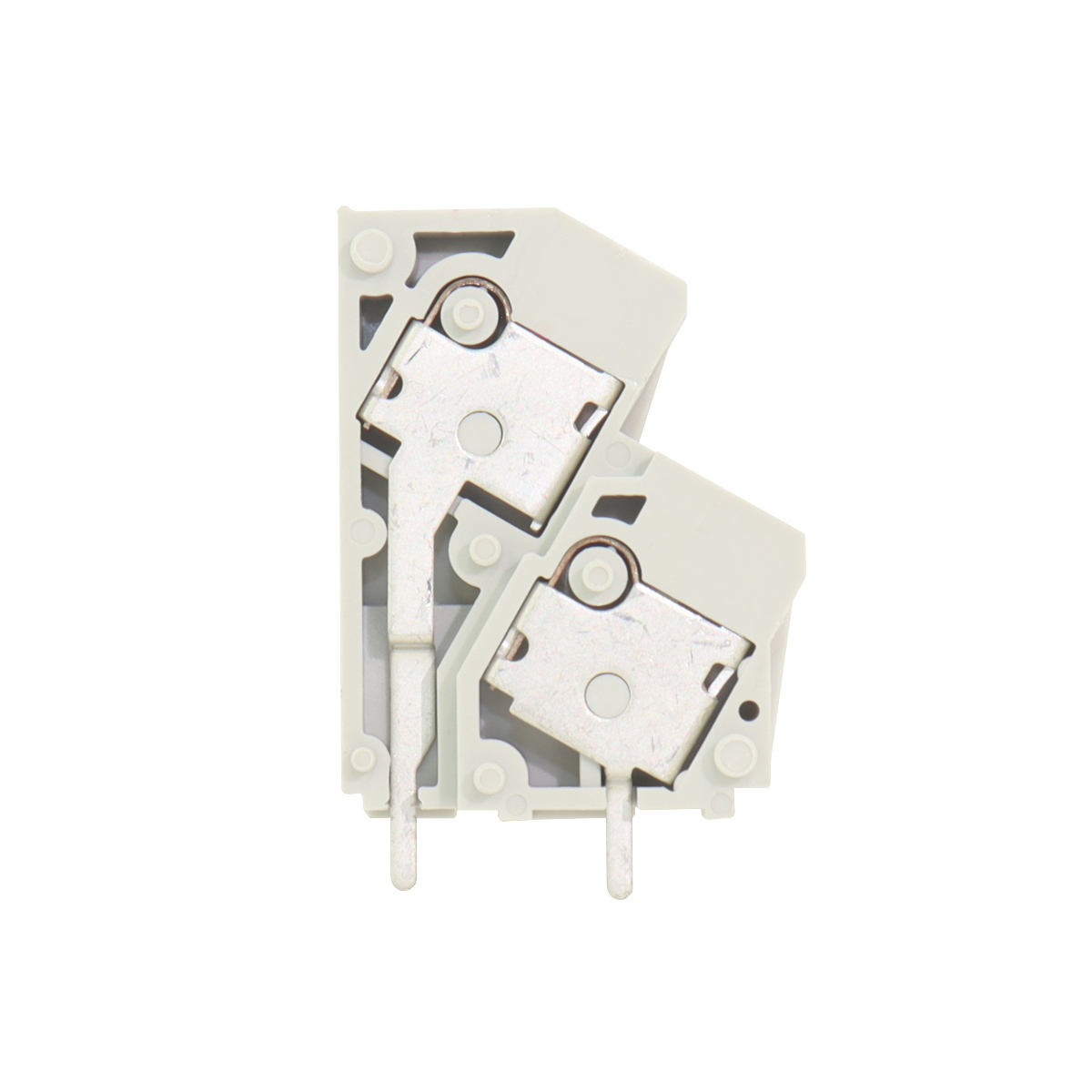

VTC-52シリーズは弊社が販売するコネクタ端子台、 PCV5シリーズをはじめ、CC-Linkのターミナルにも採用されています。制御の生命線である信号ラインの中継端子台として、長期にわたり使用実績があります。
| 定格仕様 | |
|---|---|
| 定格絶縁電圧 | 300V |
| 定格通電電流 | 10A |
| 電線サイズ（JIS） | 0.08㎟～1.25㎟（より線） φ0.5㎜～φ1.6㎜（単線） 0.25㎟～1㎟（フェルール） |
| 電線サイズ（AWG） | AWG28-16（より線） AWG26-18（フェルール） |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG28-16 | - | - | - |
| 定格絶縁電圧 | AC・DC 300V | - | - | - |
| 定格通電電流 | 10A | - | - | - |
| 端子間ピッチ | 5.00mm |
|---|---|
| 極数 | 2～40 |
| 形状 | 2段 |
| 電線むき長さ | 9～10mm |
| 結線方式 | スプリングロック |
| 取付方法 | 基板取付 |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
