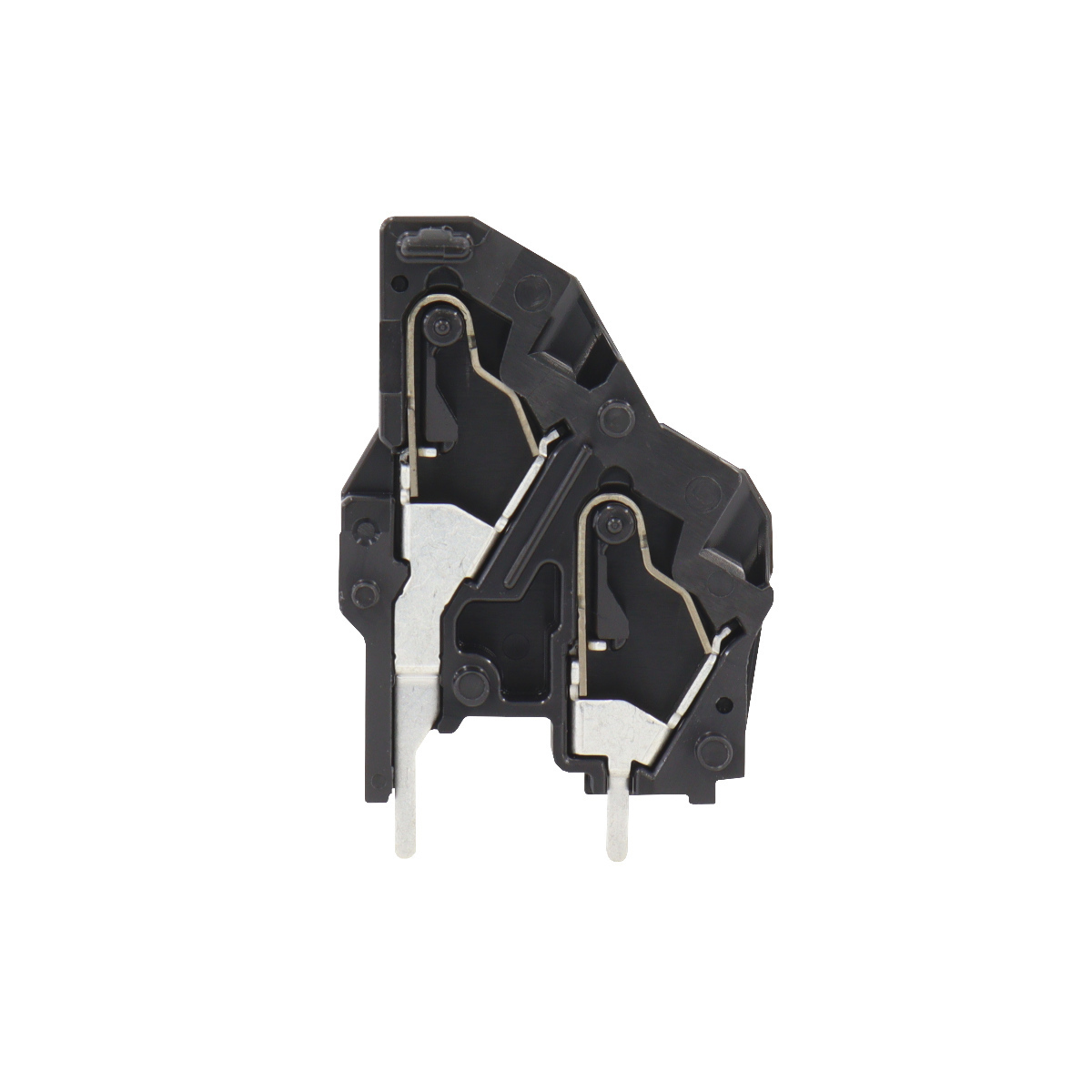

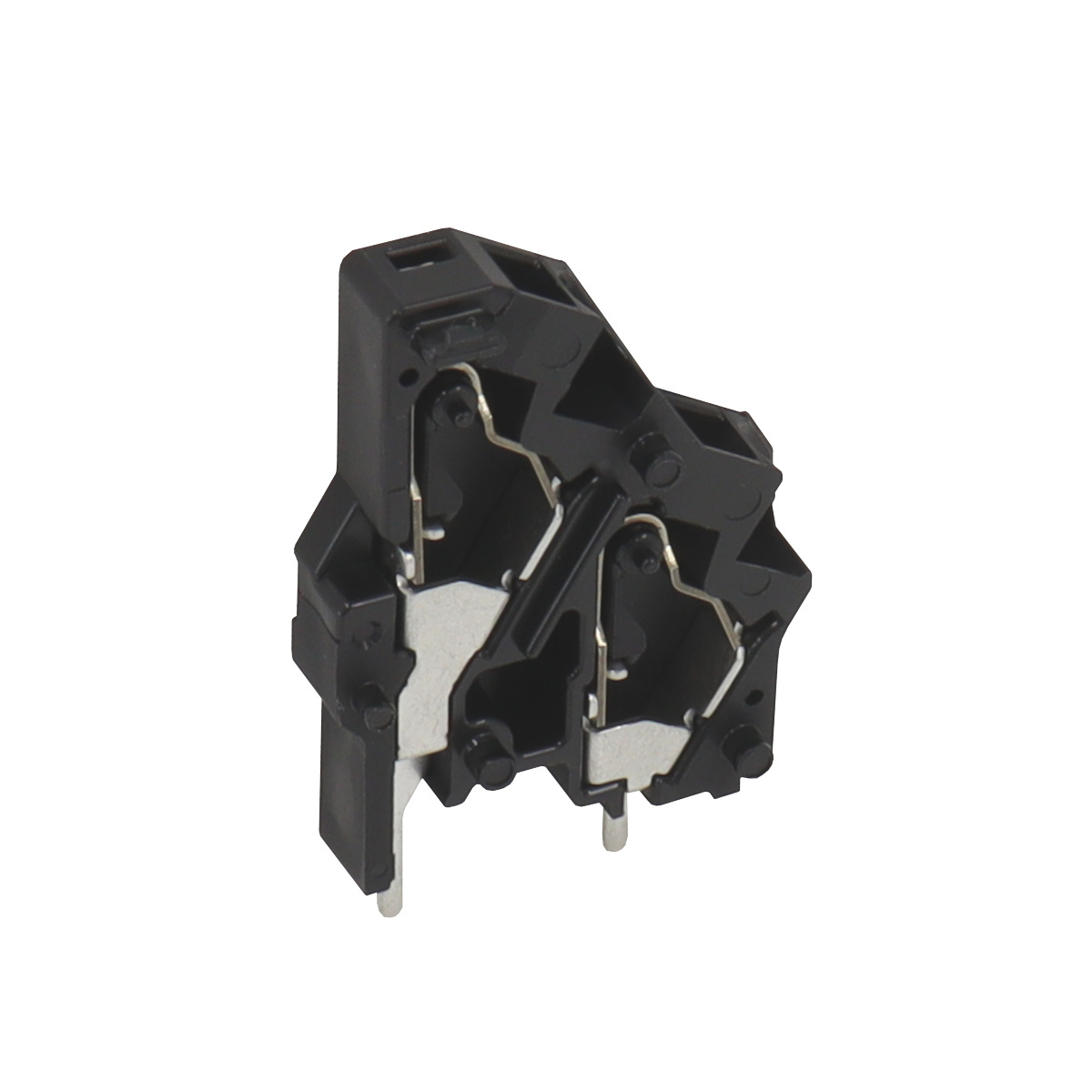

5㎜ピッチで2.5㎟のフェルール端子がプッシュイン可能な基板用端子台。
角度があるため、前面からのプッシュインが容易です。また、工具（弊社VT5-1相当）を最奥まで差し込むとバネの反発で工具が保持されます。両手が使えるため、より線の“返り”等の直しも苦になりません。
| 一般仕様 | |
|---|---|
| 定格絶縁電圧 | 320V |
| 定格通電電流 | 12A |
| 電線サイズ（JIS） | 0.08㎟～2.5㎟（より線） φ0.3㎜～φ1.6㎜（単線） 0.14㎟～2.5㎟（フェルール） |
| 電線サイズ（AWG） | AWG28-14（より線） AWG26-14（フェルール） |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | - | AWG28-12 | - | AWG28-12 |
| 定格絶縁電圧 | - | AC・DC 300V | - | AC・DC 320V |
| 定格通電電流 | - | 12A | - | 12A |
| 端子間ピッチ | 5.00mm |
|---|---|
| 極数 | 2～40 |
| 形状 | 2段 |
| 電線むき長さ | 10～11mm |
| 結線方式 | スプリングロック |
| 取付方法 | 基板取付 |
