特長1 ハイスペック
【高電圧仕様】
・定格絶縁電圧:AC/DC1,000V ・定格インパルス耐電圧:8KV ・耐電圧:3,500Vac/1分間
【耐 環 境 性】
・耐燃焼性:UL94-V0 ・耐トラッキング性（CTI）:175～250V ・耐熱性（RTI）:120℃ ・耐発火性（HWI）:15～19秒
【更にAgNi（銀、ニッケル）接点を採用】
①アークの切れが良い
②溶着し難い
③硬い
レール取付型と直取付型の2種類のシリーズをラインアップ

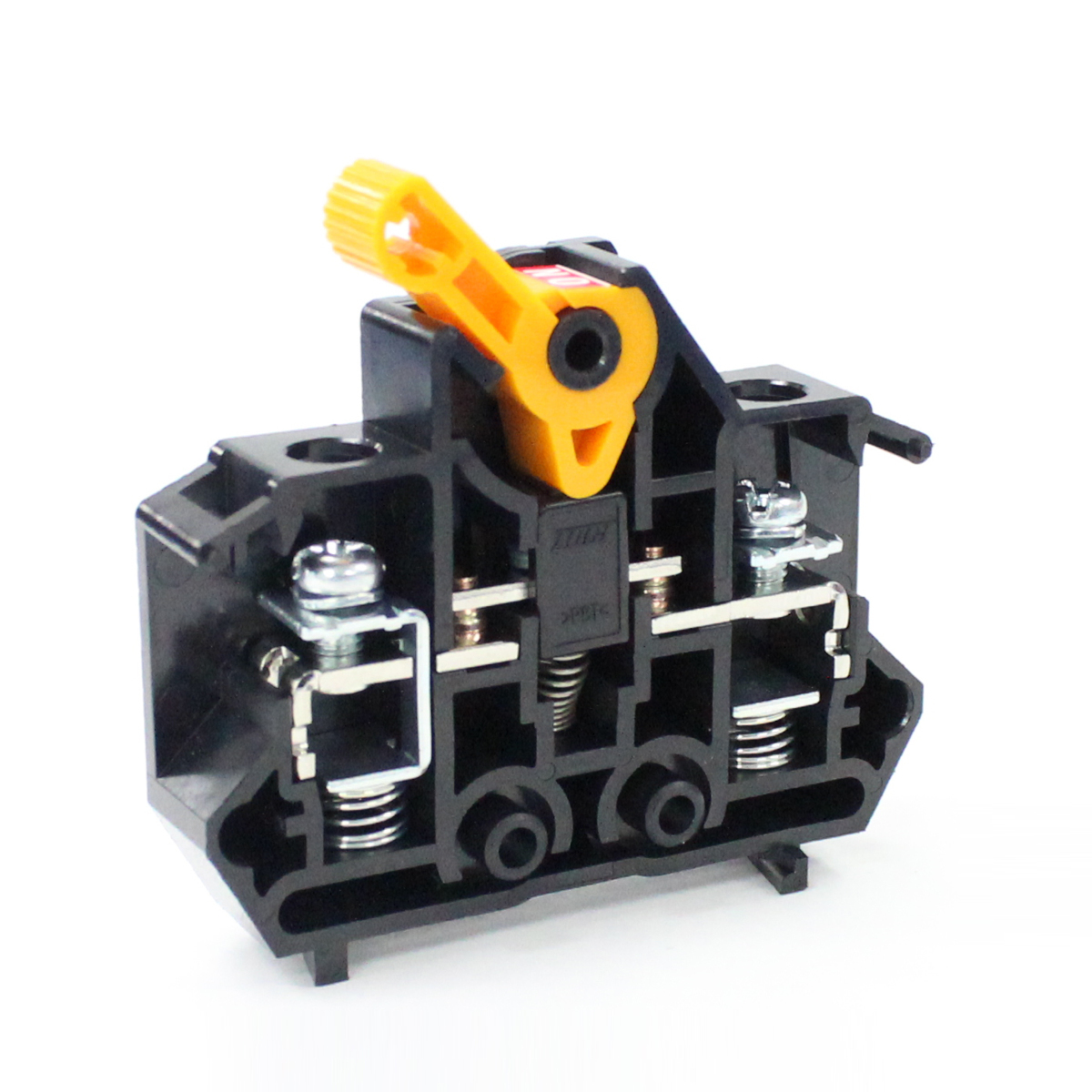

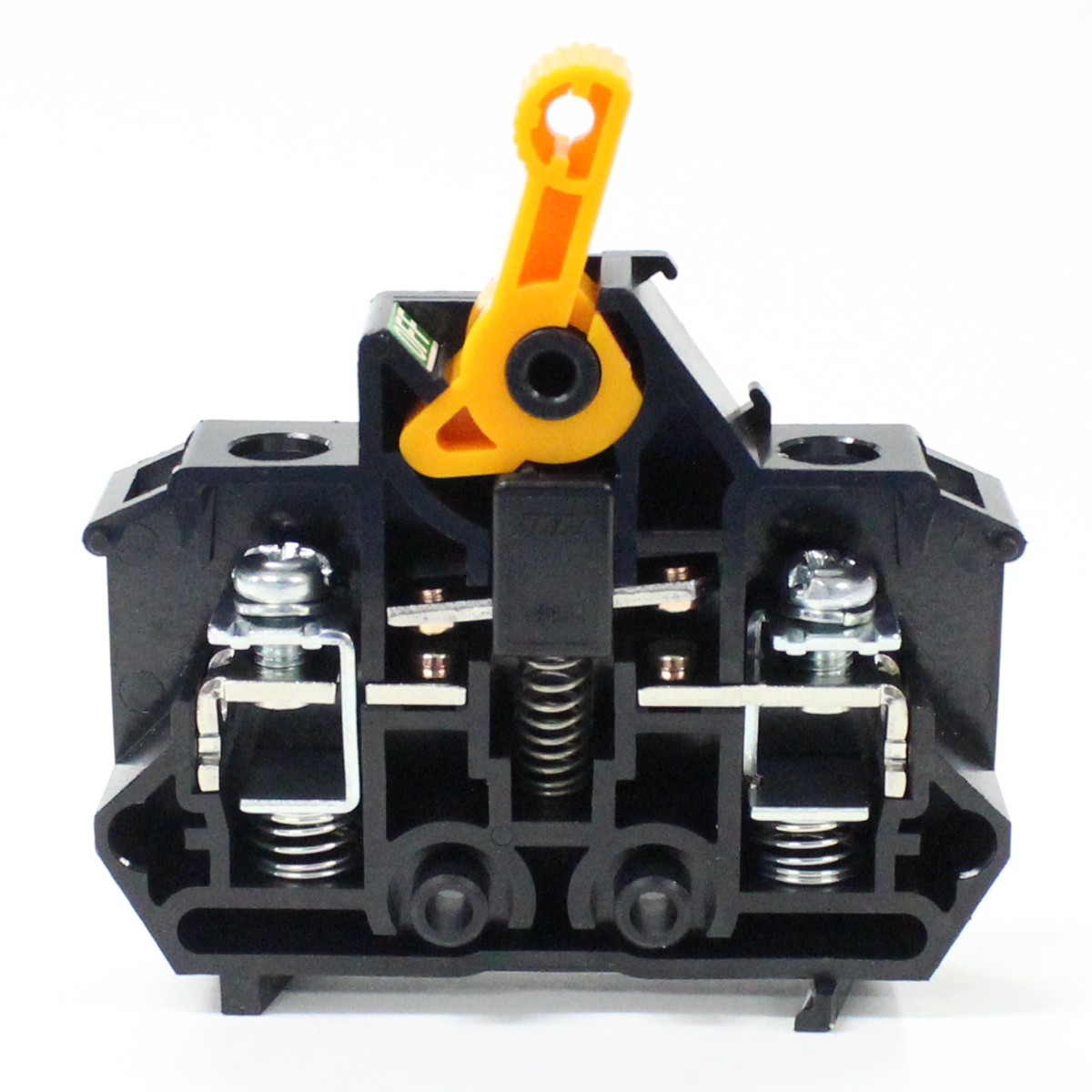

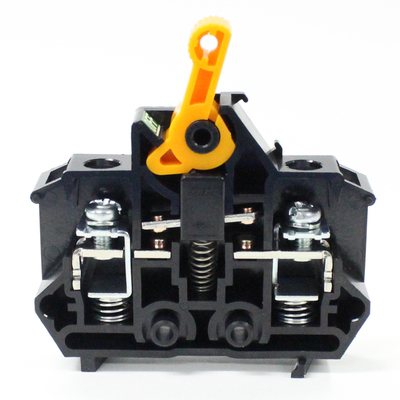

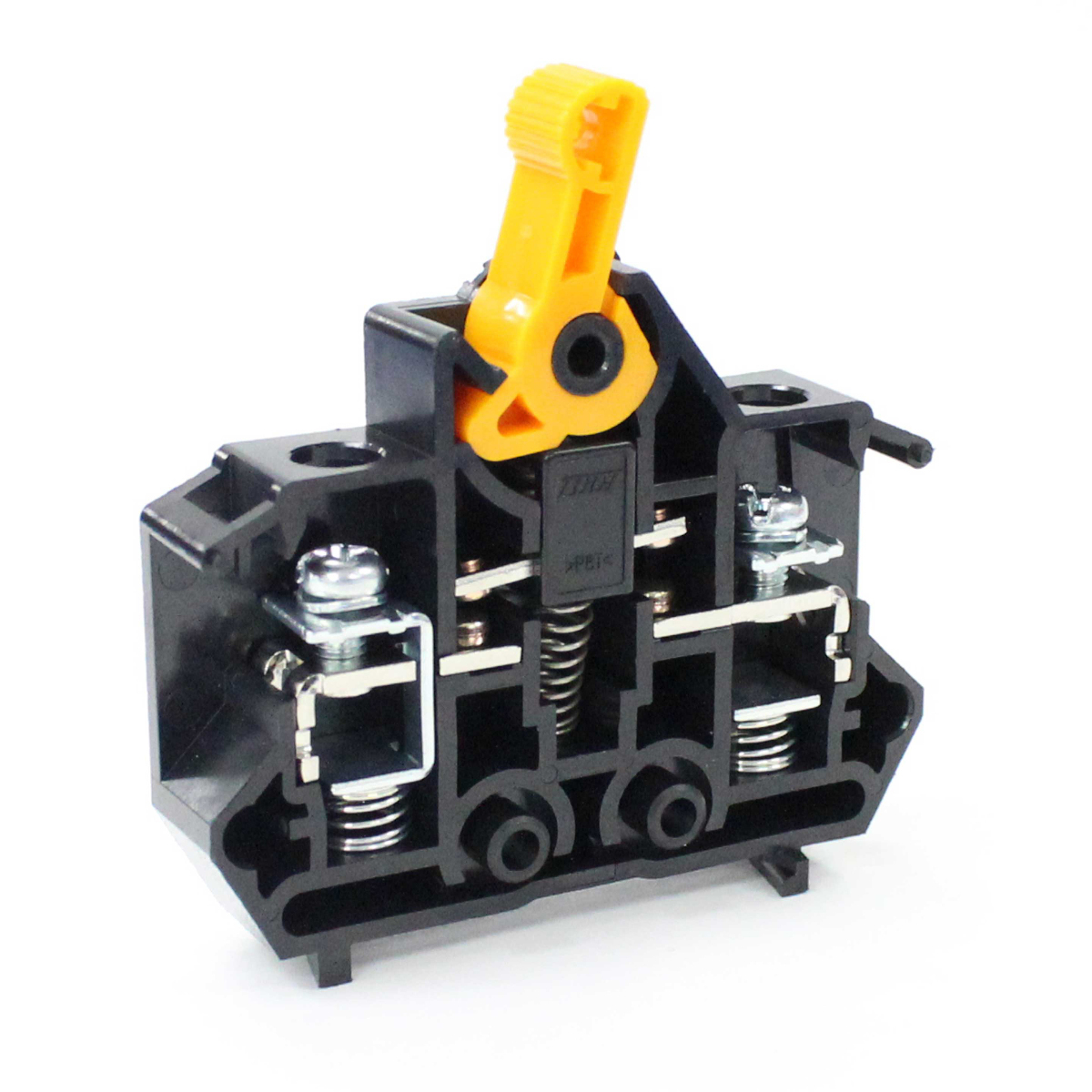

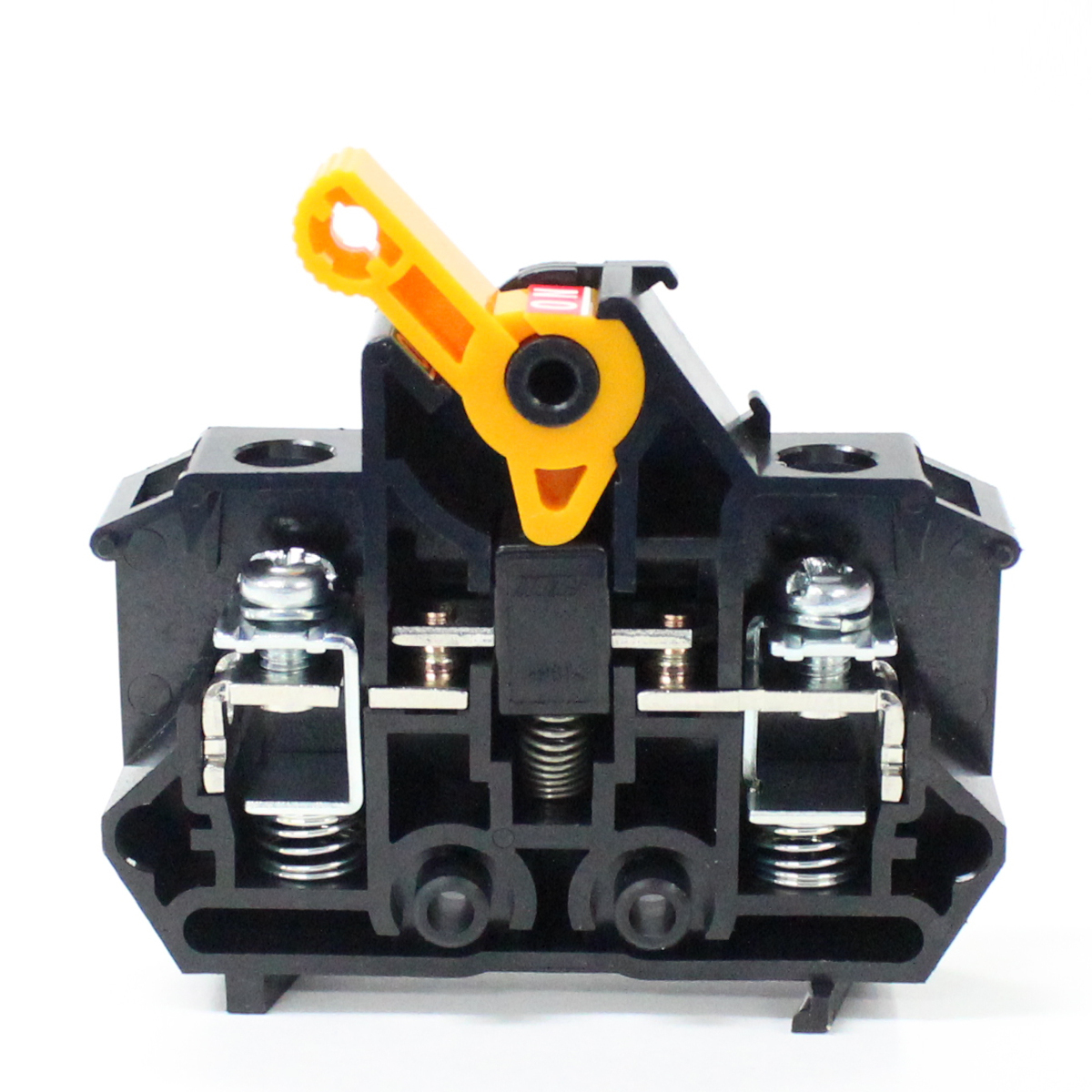

ON/OFF表示付きで視やすく改善!不具合の心配なし
フィンガープロテクト構造の採用により、指による接触事故を未然に防ぐ安全対策やネジの落下による短絡事故から機械設備を守る端子ネジ脱落防止
ストッパーでレバーの操作ミスを防止
最大6極連結にて断路することも可能
【先入れタイプ】
組み端子台の製作時にノブ連動ピンを組込みすれば、最大6Pまで連結可能!
【後入れタイプ】
ユーザーにてノブ連動ピンを組込みする場合は、最大2Pまで連結可能!!
| 一般仕様 | |
|---|---|
| 電線サイズ（JIS） | 5.5㎟ |
| 電線サイズ（AWG） | - |
| 定格絶縁電圧 | AC・DC 1000V |
| 定格通電電流 | 30A |
| ネジサイズ | M4 |
|---|---|
| 端子間ピッチ | 11.50mm |
| 形状 | 1段 |
| 構造 | 断路機能 |
| 締付トルク | 1.2～1.8N・m |
| 結線方式 | ネジアップ |
| 取付方法 | 直付 |
