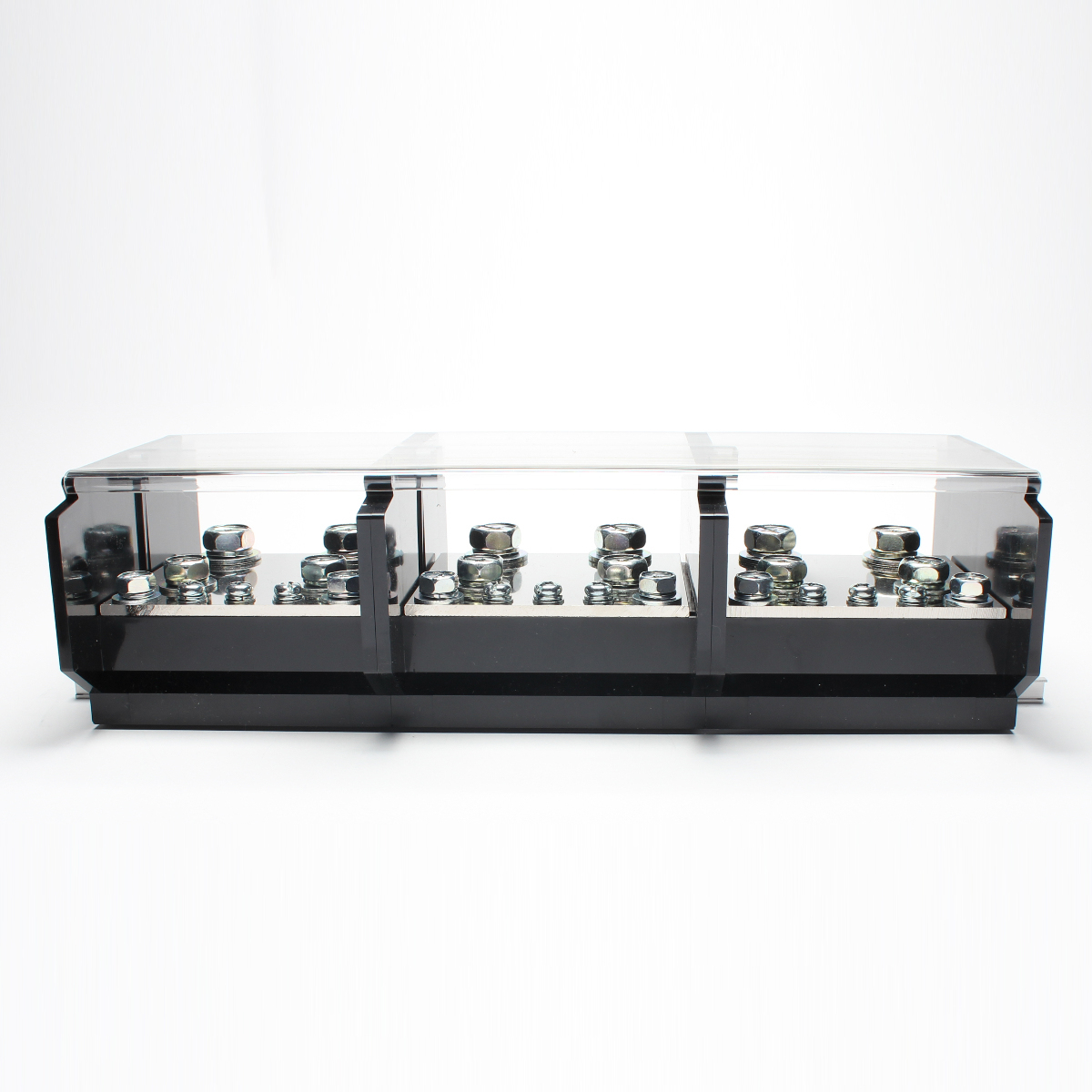

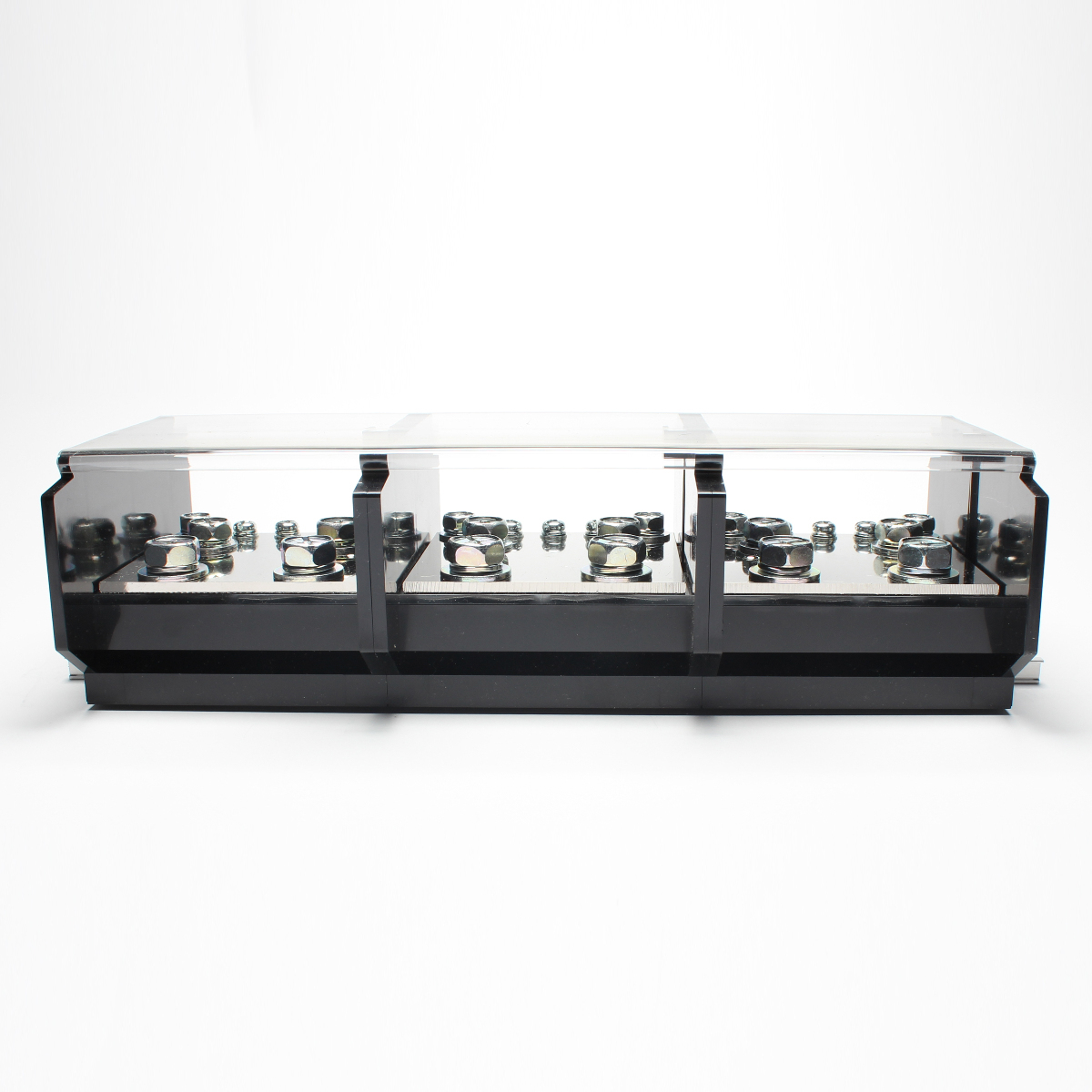

TKB-400(組端子台のみでの販売となります。)

TKBシリーズ

端子台 / レール取付型 / セルフアップ式 / 分岐端子台

この製品についてのお問い合せ

製品情報

定格絶縁電圧1000Vに対応!定格電流240A、400A、600Aの3タイプに各タイプそれぞれ一次側スタッドタイプもラインナップ
一次側に3ヶ所(TKB-240)、2ヶ所(TKB-400/TKB-600)の端子ネジが設置されている為、容量によって複数の電線を引き込むことが可能
二次側には5ヶ所(TKB-240)、7ヶ所(TKB-400/TKB-600)の結線ビスを設け、用途によって様々な分岐に対応
直取付式、レール取付式が選択可能です(組端子台での販売のみとなります)

仕様 一次側(入力) 二次側(出力)
定格絶縁電圧 AC・DC1000V(JIS) / 600V(NECA) AC・DC1000V(JIS) / 600V(NECA)
定格通電電流 合計 400A MAX 合計 400A MAX
適合電線 200㎟ MAX 150㎟ MAX 60㎟ MAX 22㎟MAX
端子ネジ M12×30L M10×25L M8×17L M6×14L
標準締付トルク 14.0~20.6N・m 10.0~14.7N・m 6.0~9.0N・m 2.5~3.7N・m

組端子台

この製品を使用した組端子台
