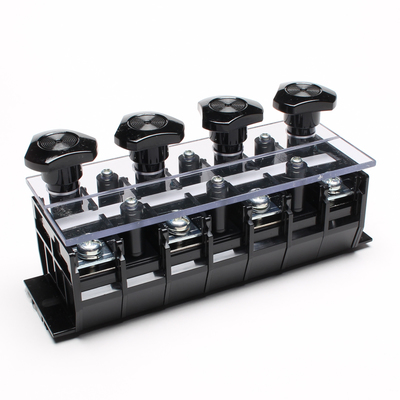

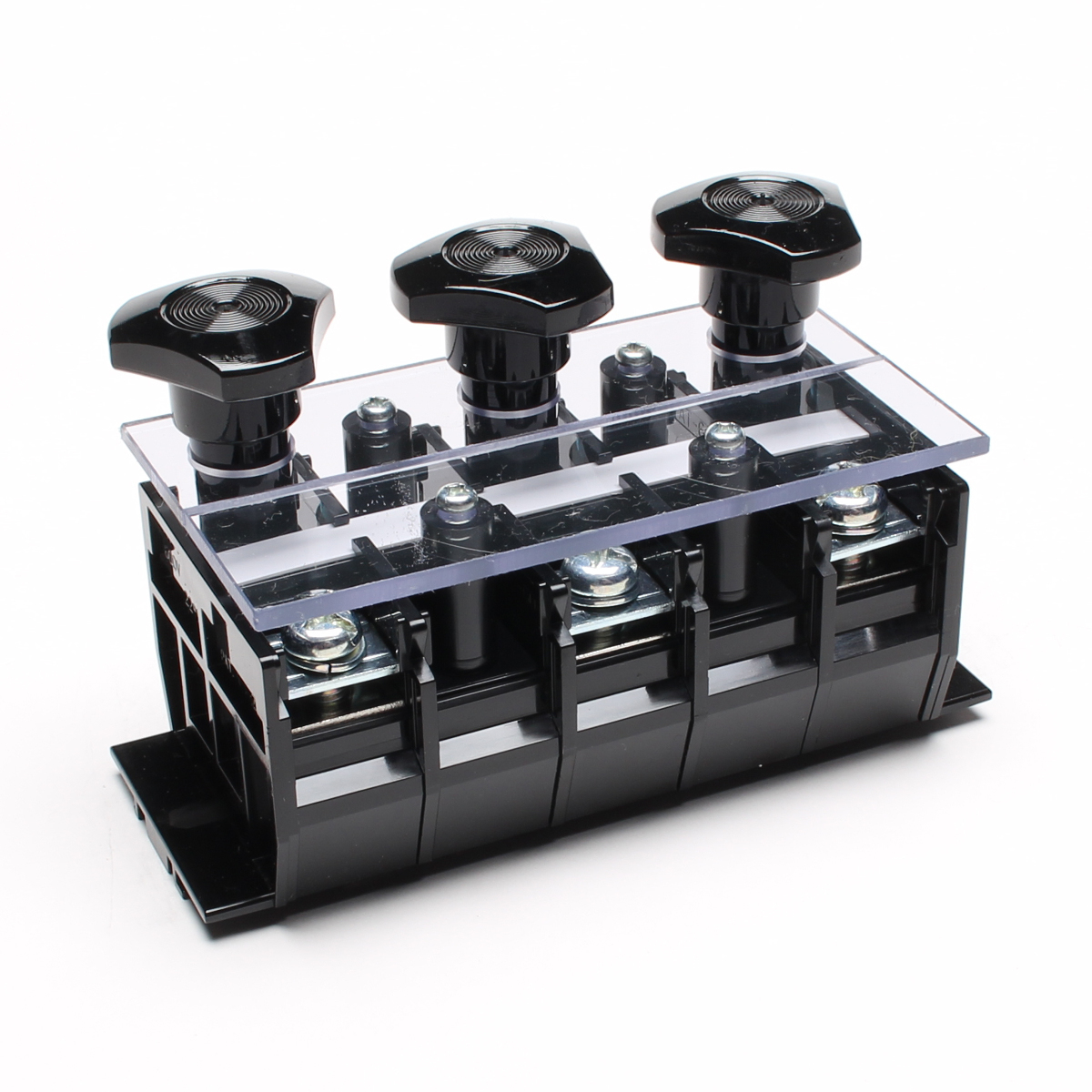

NW-06□(組端子台のみでの販売となります。)

NWシリーズ

端子台 / 直取付型 / セルフアップ式 / ノブ端子台

この製品についてのお問い合せ

製品情報

ノブ端子台NWシリーズは、従来に無い新機能により、電源引き込みの煩わしさを解消します。
溶接機、ポンプ類はもとより、各種試験機、検査機など、取り外し頻度の多い工場施設の電源盤、また、工場用電源盤に至る
まで安全でスピーディーに電源等を引き込むことができます。
絶縁材には、電気的、機械的および熱的に優れたPC(ポリカーボネート)を使用しています。
ネジ側、ノブ側共に脱落防止構造(20タイプのネジ側は除く)。しかもノブ側は仮設現場で便利な工具いらずの手締めタイプ
です。

一般仕様
電線サイズ(JIS) 3.5㎟ 6㎟ 22㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 600V AC・DC 600V AC・DC 600V
定格通電電流 37A 48A 60A
ネジサイズ M6
端子間ピッチ 38.00mm
形状 1段
構造 仮設用ノブ(手締め)
締付トルク ビ ス側2.5~3.7N・m
手締め側1.8N・m以上締める事
結線方式 ネジアップ
取付方法 直付

組端子台

この製品を使用した組端子台
