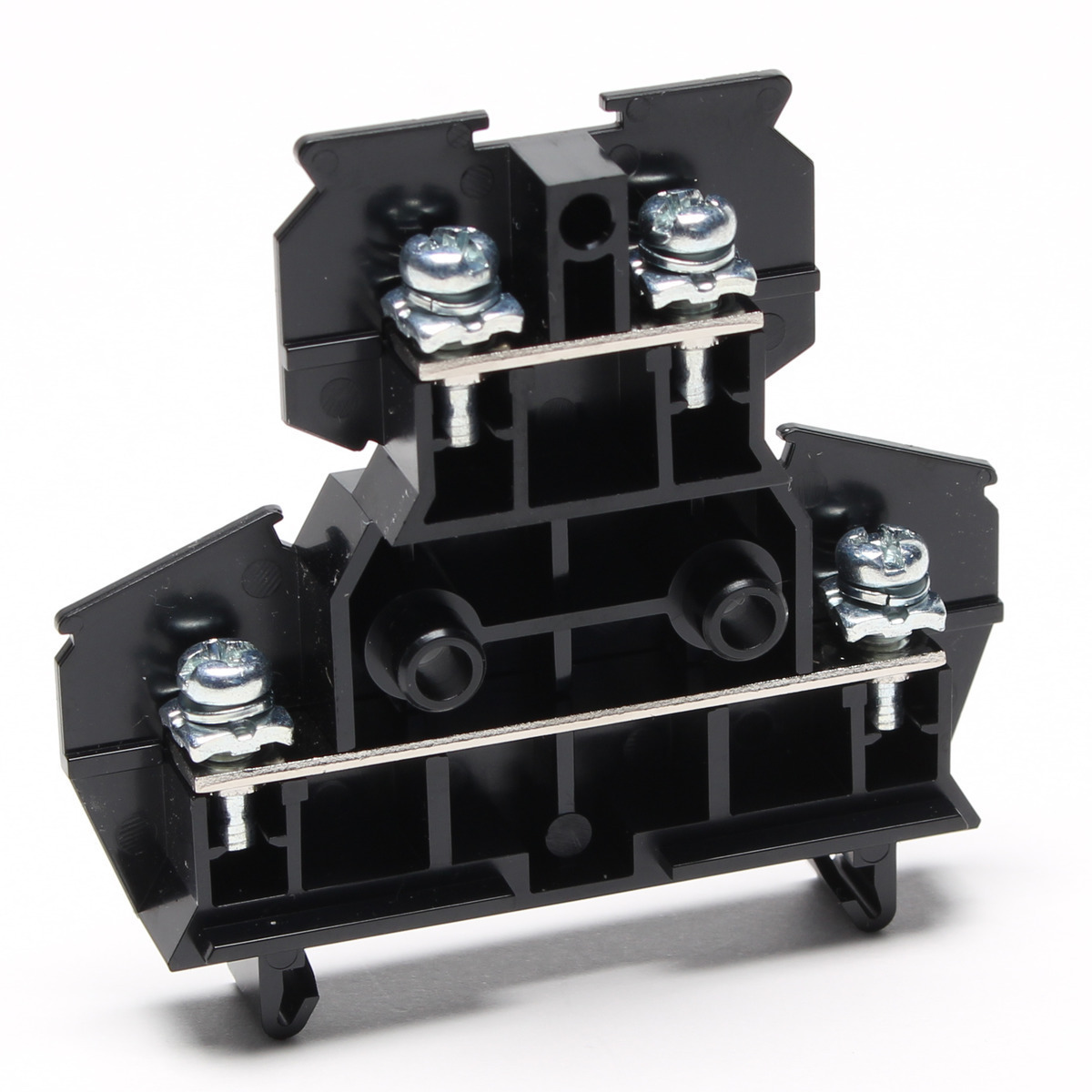

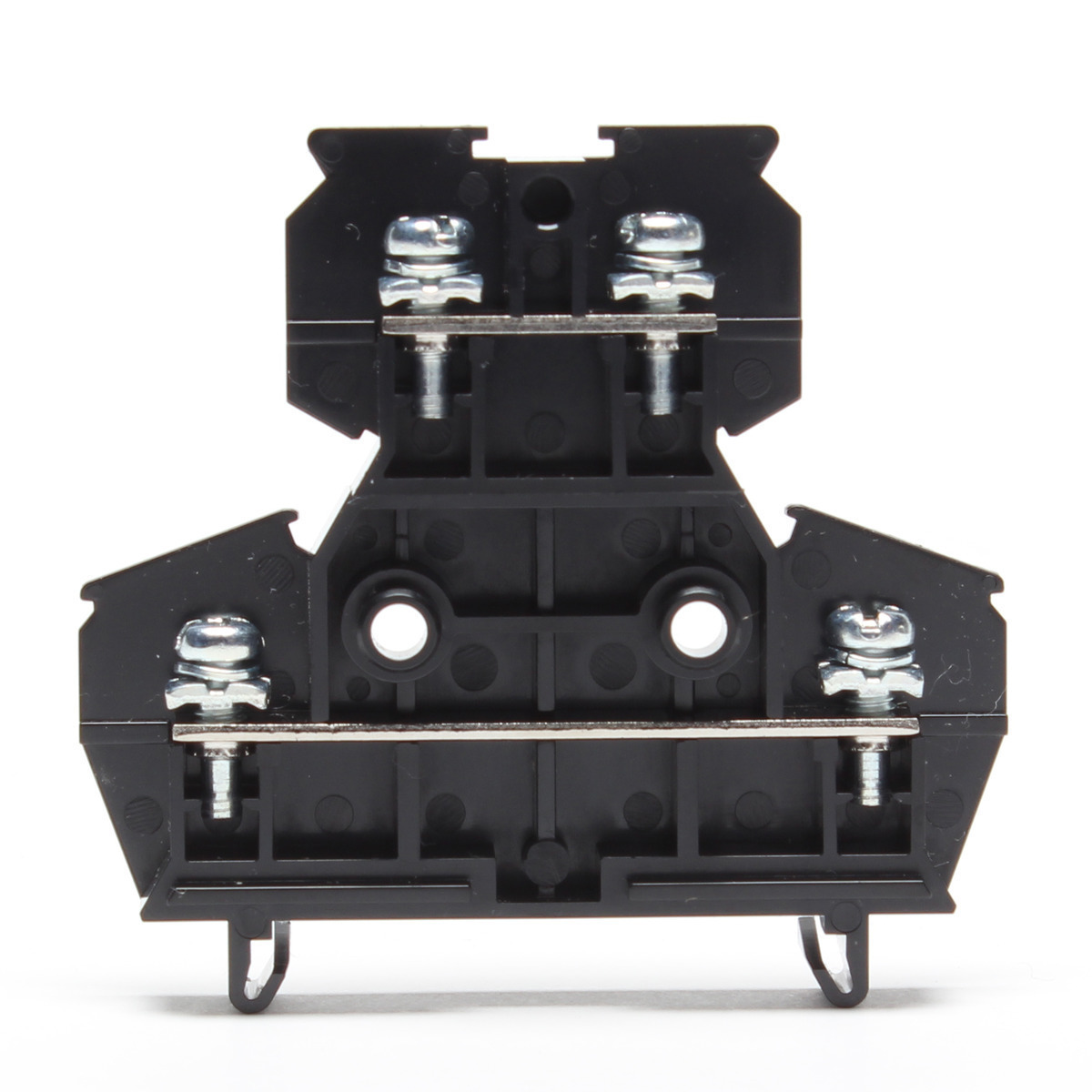

PTW-SS20

PTW-SSシリーズ

端子台 / レール取付型 / セルフアップ式 / 2段端子台

定価 165 円 / 個 (販売単位:50)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

発条手段がなくてもネジを立ち上げた状態で納入できるローコストなアップ形端子台です。

Y型圧着端子を多く使用されるお客様であれば圧着端子挿入後締め付けるだけで良いため結線作業をスピーディーに行う事が
できます。(電動ドライバー逆転不要、正転のみ)。

全てのタイプがTUVの認定を取得しており海外向け仕様にも安心してご使用になれます。

絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。

適合レールはDIN規格に準拠した35㎜幅のレールです。

レール取付は上方向から押し込むだけのワンタッチ構造(1~10Pまでいっきにセット可能)。また取外しは、レール途中の
1Pでも簡単に取外せる(工具不要)親切設計。メンテナンス作業もスピーディーに行えます。

1段タイプのPT-SS10、PT-SS20。省スペースを考慮した2段タイプのPTW-SS10、PTW-SS20があります。

一般仕様
電線サイズ(JIS) 1.25㎟ 2㎟
電線サイズ(AWG) 20-14 20-14
定格絶縁電圧 AC・DC 600V AC・DC 600V
定格通電電流 16A 20A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ - - - AWG20~14(撚線)
定格絶縁電圧 - - - AC・DC 600V
定格通電電流 - - - 20A
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 2段
締付トルク 0.8~1.4N・m
結線方式 セルフアップ
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
