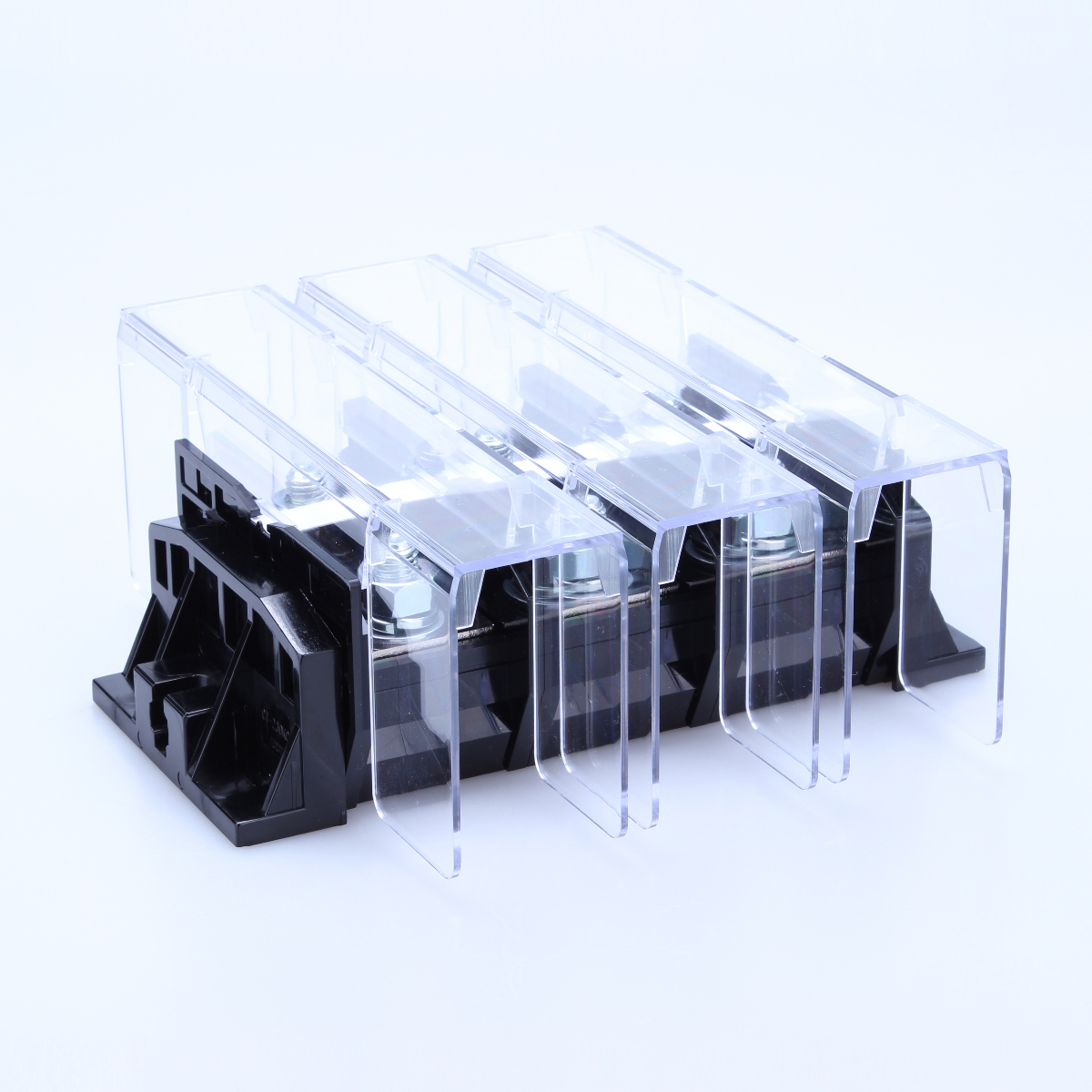

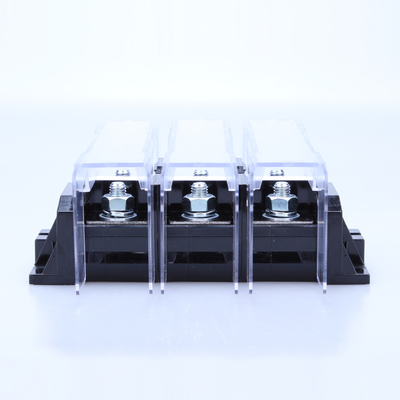

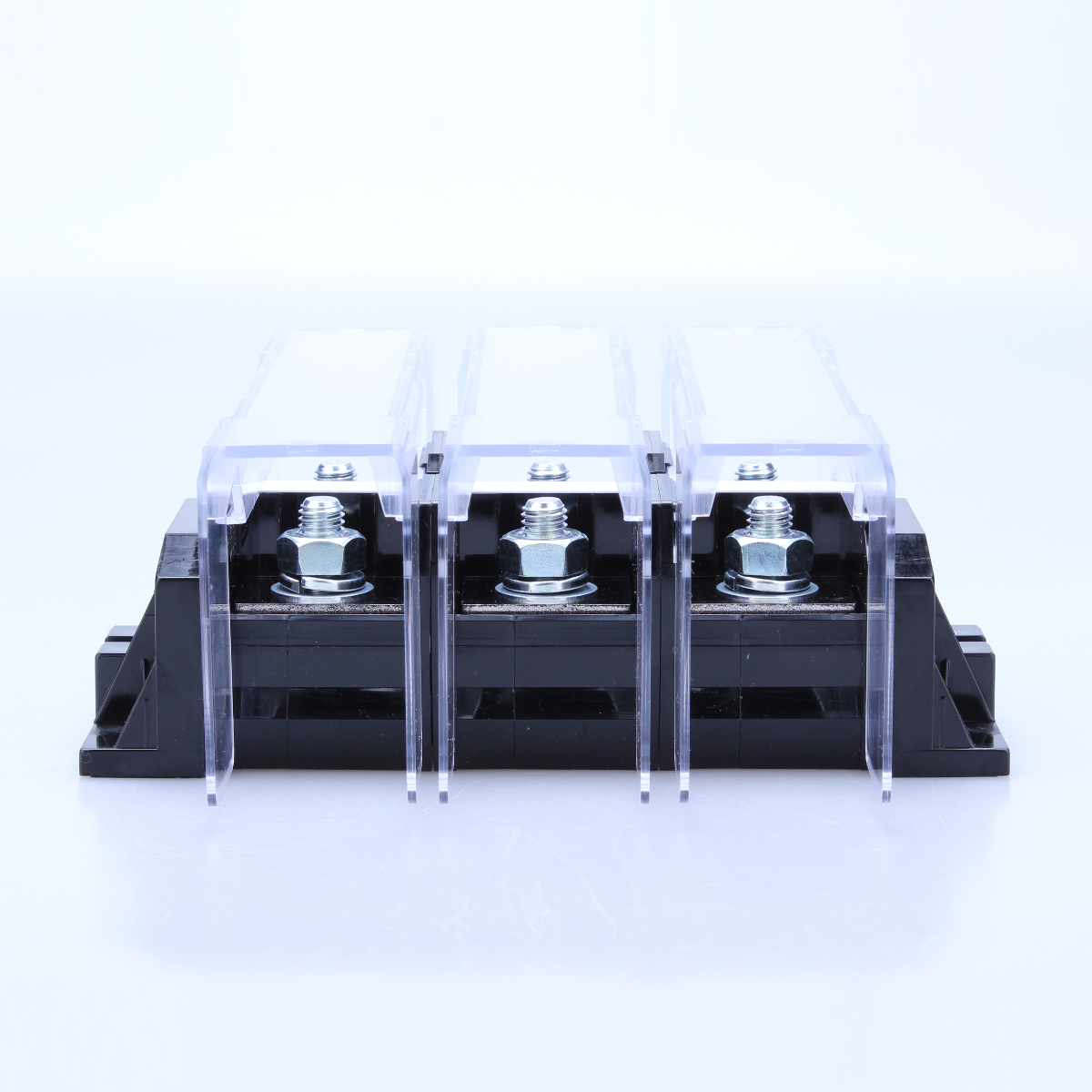

CT-STスタッドタイプシリーズは、100A～最大1000Aまでの充実の8機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 60㎟ | 100㎟ | 150㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 660V | AC・DC 660V | AC・DC 660V |
| 定格通電電流 | 175A | 240A | 310A |
| ネジサイズ | M10 |
|---|---|
| 端子間ピッチ | 47.00mm |
| 形状 | 1段 |
| 構造 | スタッド |
| 締付トルク | 10.0~14.7N・m（JIS C8201-7-1） 18.0~23.0N・m（JIS C2805） |
| 結線方式 | セルフアップ |
| 取付方法 | 直付 |
