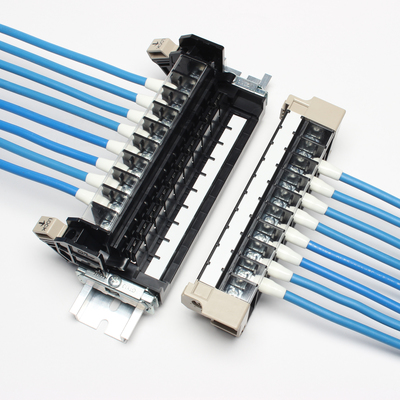

電線を接続したまま一括で取付け、取外しが可能。
制御盤同士の現地での接続は制御盤の交換、置換の省力化と時間短縮が可能。
誤挿入防止プレートを使用する事によって、現場での誤配線を未然に防止。
新設定のレバー固定方式で狭い場所でも取り外しが容易。
着脱端子部を新スライドロック機構でワンタッチ固定。
レバー固定方式を採用することで隣接設置を省スペース化。
一般仕様 | |
---|---|
電線サイズ(JIS) | 5.5㎟ |
電線サイズ(AWG) | - |
定格絶縁電圧 | AC・DC 800V |
定格通電電流 | 30A |
ネジサイズ | M4 |
---|---|
端子間ピッチ | 11.00mm |
形状 | 1段 |
構造 | 2ピース |
締付トルク | 1.2~1.8N・m |
結線方式 | ネジアップ |
取付方法 | DIN35mm |
