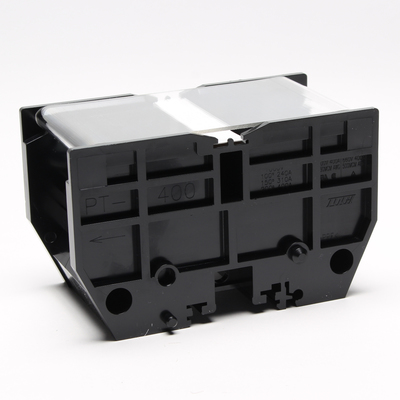

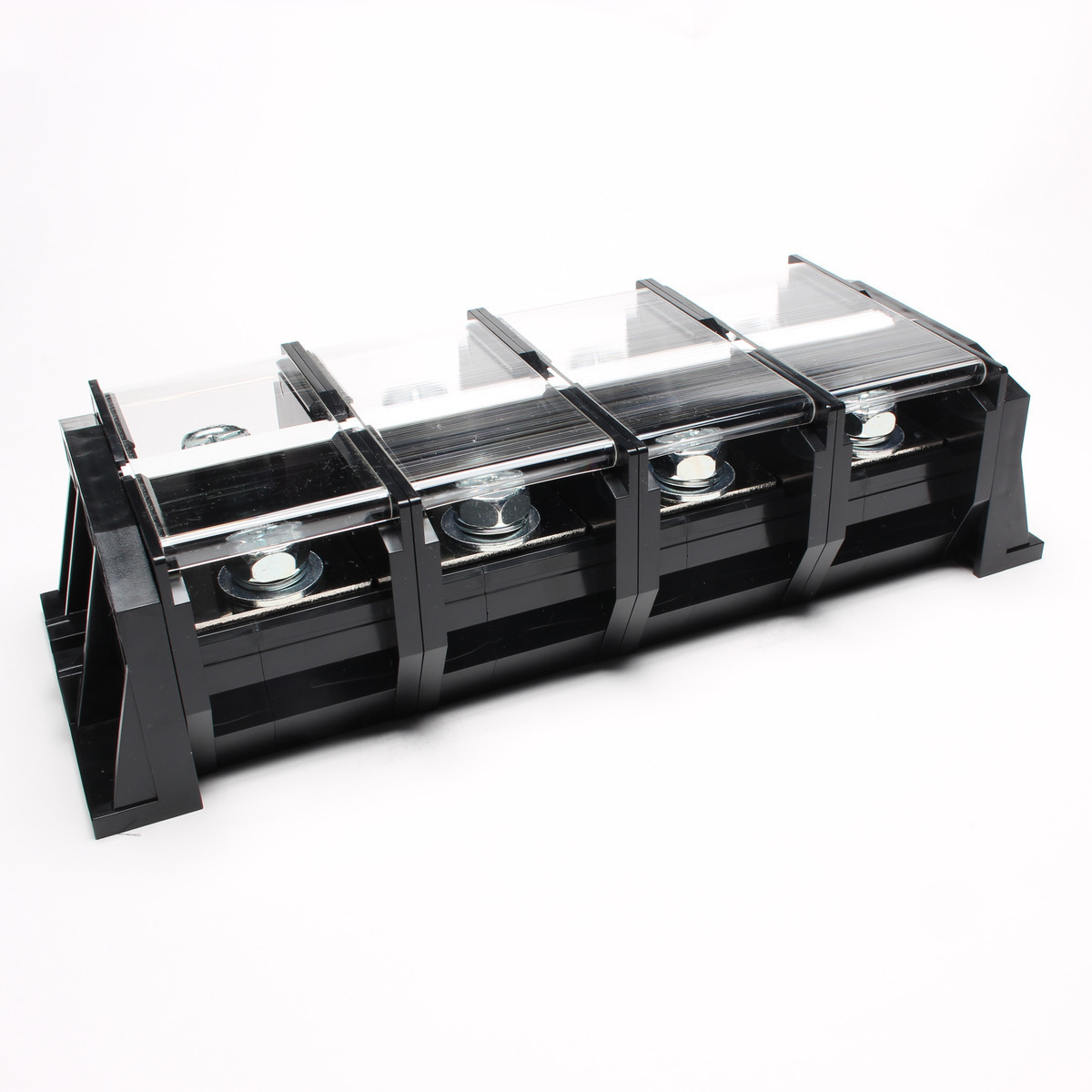

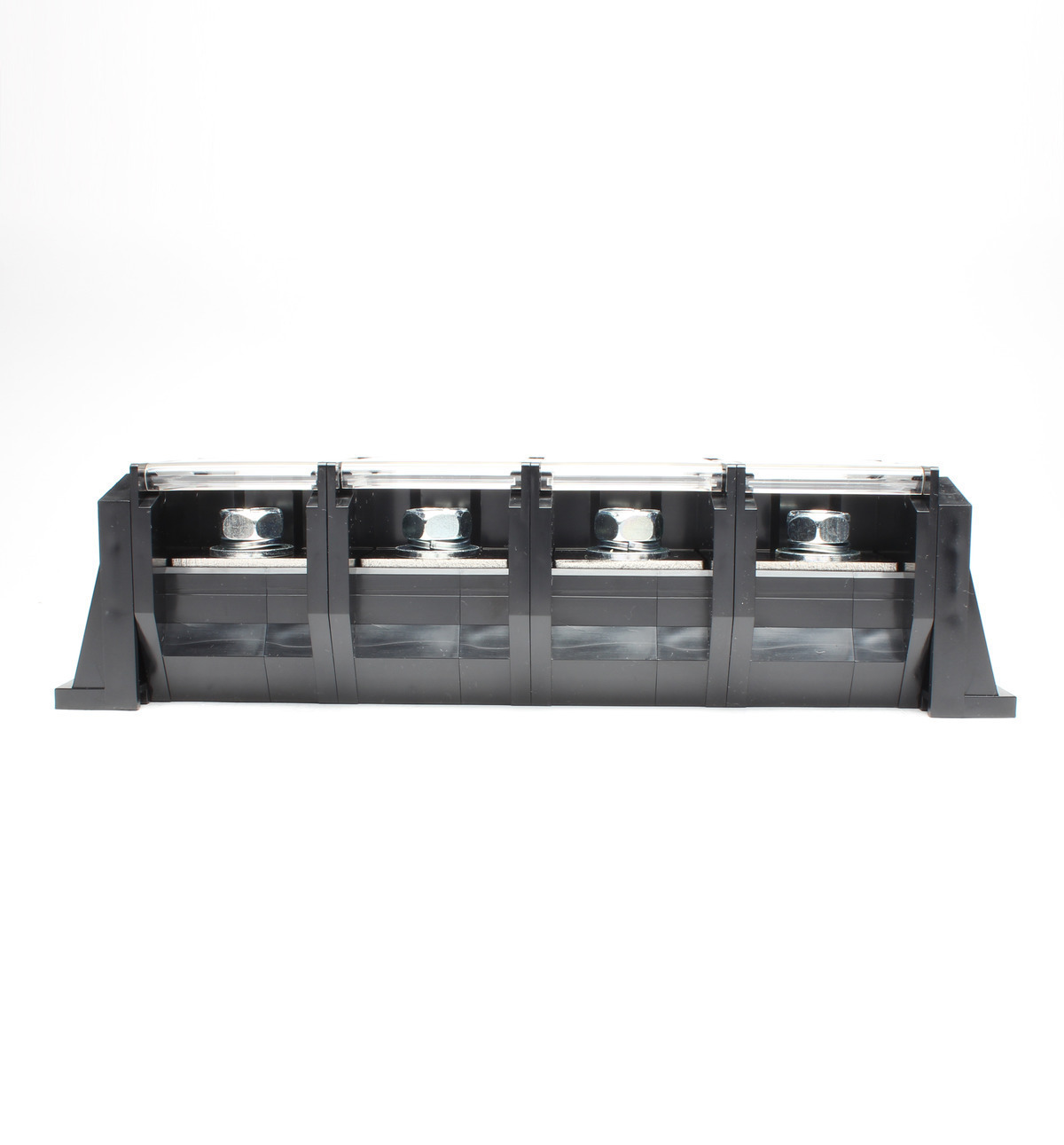

絶縁本体に変性PPEを使用し、1000Vにも対応した「直取付型組端子台シリーズ」です。
カバー、記名板、シャフトは全タイプ標準付属。指定極数（P数）に応じて当社で切断後、組付けして出荷いたします。
PTKC-200～PTKC-600には別売りでセフティカバーもあります。詳しくはA□-□ページをご覧ください。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 100㎟ | 150㎟ | 200㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 240A | 310A | 400A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG4/0～350（MCM）（撚線） | - | AWG4/0～350（MCM）（撚線） | AWG3/0～500（MCM）（撚線） |
| 定格絶縁電圧 | AC・DC 600V | - | AC・DC 600V | AC・DC 660V |
| 定格通電電流 | 400A | - | 400A | 400A |
| ネジサイズ | M12 |
|---|---|
| 端子間ピッチ | 58.00mm |
| 形状 | 1段 |
| 構造 | 大電流(200A～) |
| 締付トルク | 14.0～20.6N・m |
| 結線方式 | セルフアップ |
| 取付方法 | 直付 |
