【特徴】
差し込み結線の不安が解消。
結線状態が表示で確認できる安心感。
棒圧着を使用すればワンタッチで端子台に挿入可能。（裸線はドライバーを使用）

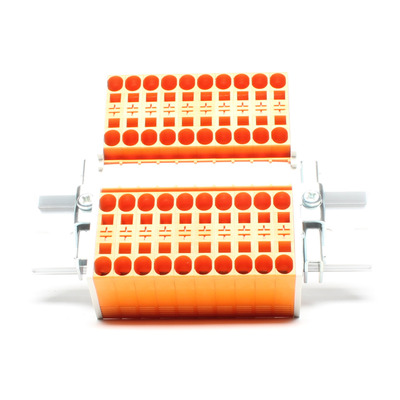

電線が確実に結線されると表示が突出します。
表示部の色は一目で確認できる蛍光色（橙）を採用。
TOGIの頭文字“T”をモチーフにしたどの角度から見ても確認し易いデザインです。
| 一般仕様 | ||
|---|---|---|
| 電線サイズ（JIS） | 0.2㎟ | 4㎟ |
| 電線サイズ（AWG） | - | - |
| 定格絶縁電圧 | AC・DC 800V | AC・DC 800V |
| 定格通電電流 | 30A | 30A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG26-12 | - | - | AWG26-12 |
| 定格絶縁電圧 | AC・DC 600V | - | - | AC・DC 600V |
| 定格通電電流 | 30A | - | - | 30A |
| 端子間ピッチ | 6.20mm |
|---|---|
| 形状 | 1段 |
| 適合圧着端子 | DIN46228-4準拠 |
| 電線むき長さ | 10～12mm |
| 結線方式 | スプリングロック |
| 取付方法 | DIN35mm |
