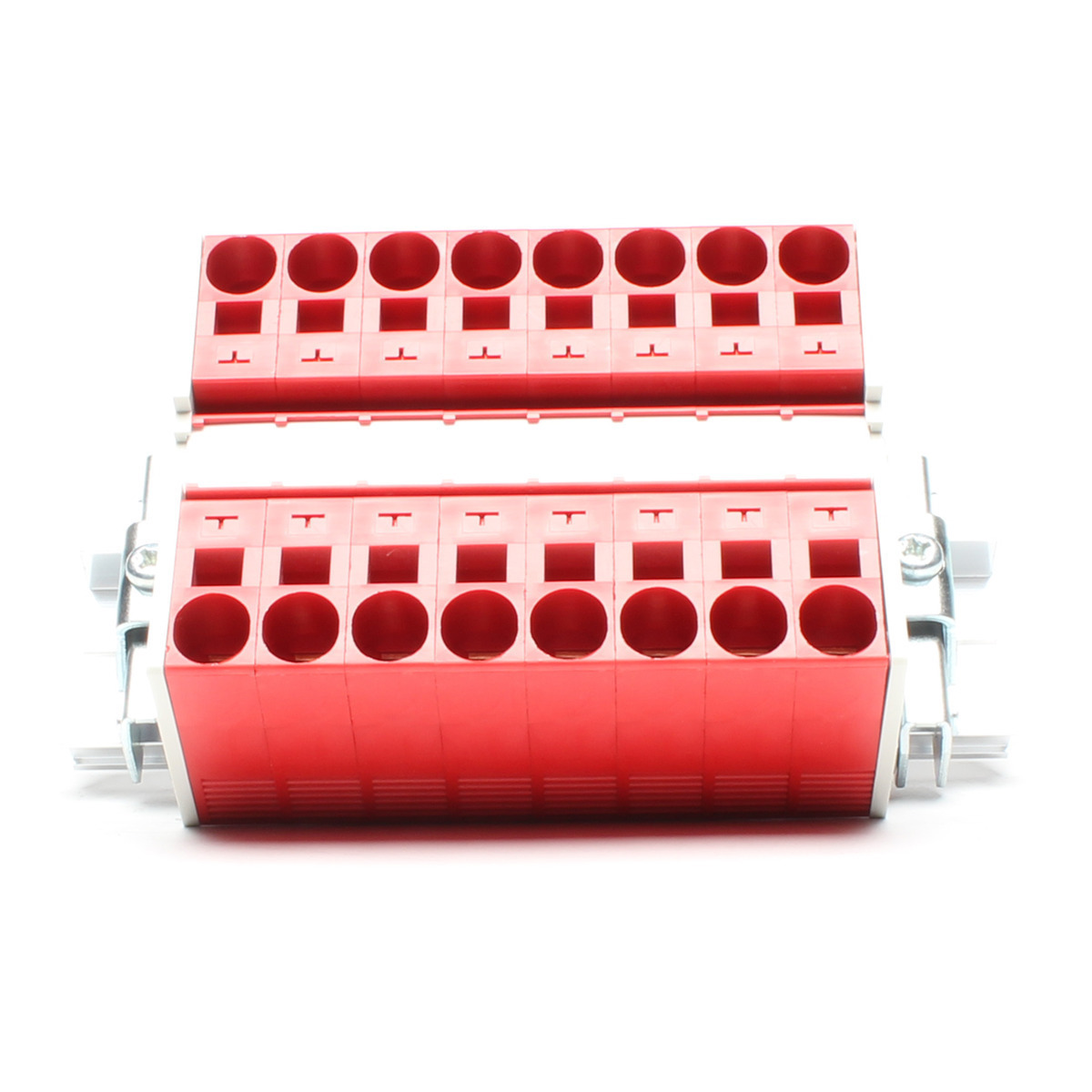

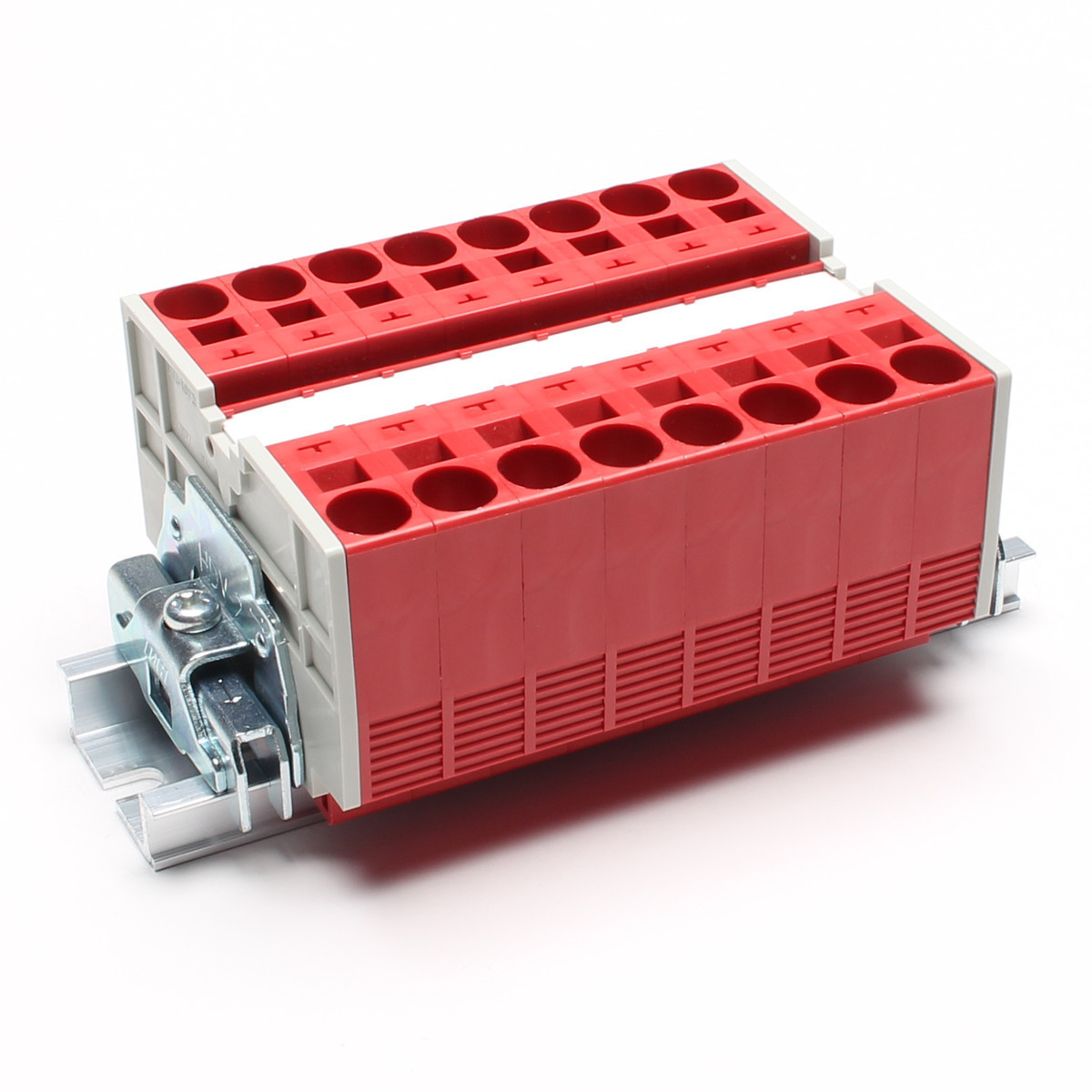

VTZL-10/2R-□P

VTZLシリーズ

組端子台 / レール取付型 / スプリングロック式 / 一般端子台

CADファイルダウンロード

この製品についてのお問い合せ

製品情報


【特徴】
差し込み結線の不安が解消。
結線状態が表示で確認できる安心感。
棒圧着を使用すればワンタッチで端子台に挿入可能。(裸線はドライバーを使用)
電線が確実に結線されると表示が突出します。
表示部の色は一目で確認できる蛍光色(橙)を採用。
TOGIの頭文字“T”をモチーフにしたどの角度から見ても確認し易いデザインです。

一般仕様
電線サイズ(JIS) 1.5㎟ 10㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 800V AC・DC 800V
定格通電電流 50A 50A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG16-8 - - AWG16-8
定格絶縁電圧 AC・DC 600V - - AC・DC 600V
定格通電電流 45A - - 50A
端子間ピッチ 10.00mm
形状 1段
適合圧着端子 DIN46228-4準拠
電線むき長さ 12~18mmmm
結線方式 スプリングロック
取付方法 DIN35mm

セット内容

この製品に使用されている端子台・オプション一覧
