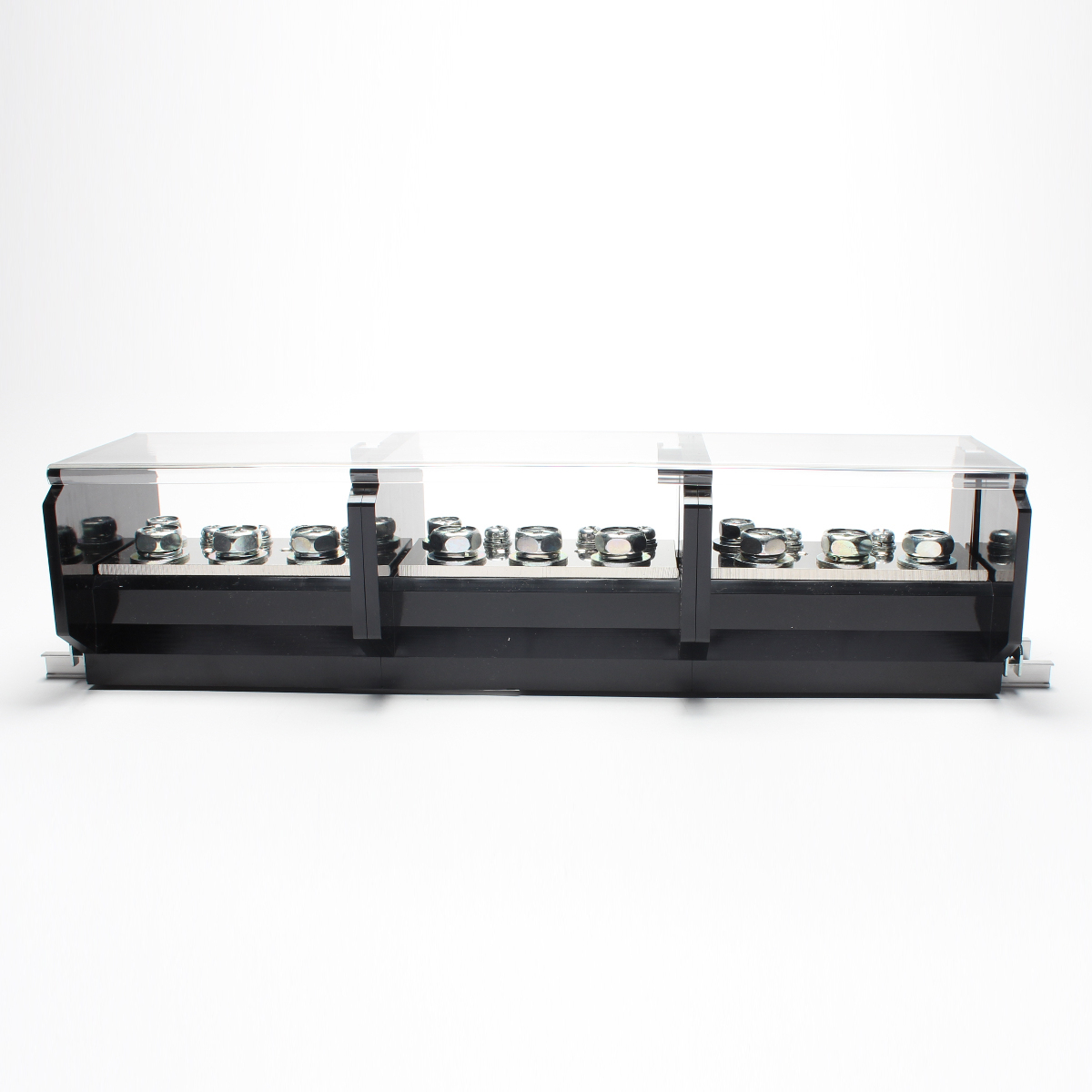

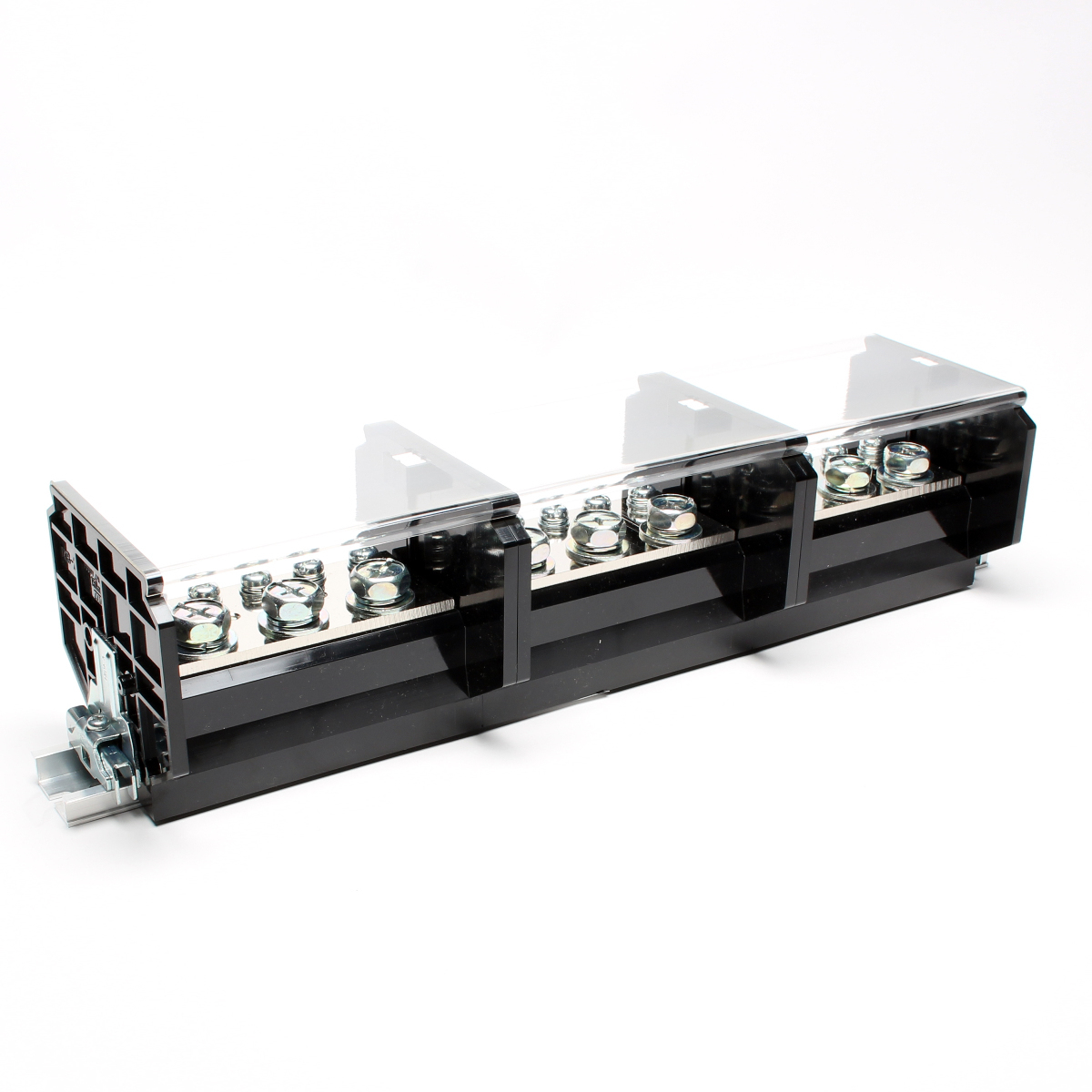

定格絶縁電圧1000Vに対応!定格電流240A、400A、600Aの3タイプに各タイプそれぞれ一次側スタッドタイプもラインナップ

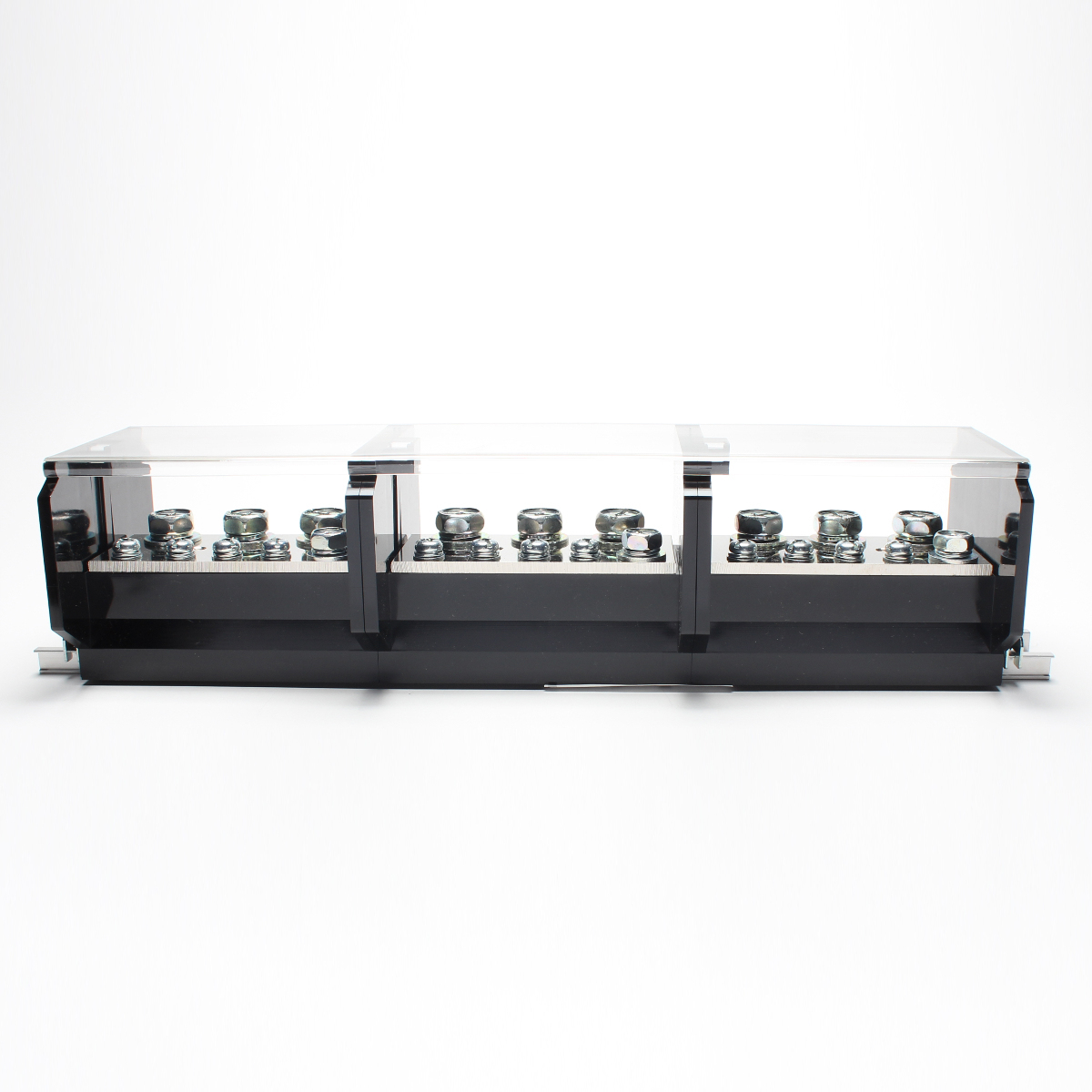

一次側に3ヶ所(TKB-240)、2ヶ所(TKB-400/TKB-600)の端子ネジが設置されている為、容量によって複数の電線を引き込むことが可能
二次側には5ヶ所(TKB-240)、7ヶ所(TKB-400/TKB-600)の結線ビスを設け、用途によって様々な分岐に対応
直取付式、レール取付式が選択可能です(組端子台での販売のみとなります)
仕様 | 一次側(入力) | 二次側(出力) | |
---|---|---|---|
定格絶縁電圧 | AC・DC1000V(JIS) / 600V(NECA) | AC・DC1000V(JIS) / 600V(NECA) | |
定格通電電流 | 合計 240A MAX | 合計 240A MAX | |
適合電線 | 150㎟ MAX | 60㎟ MAX | 22㎟ MAX |
端子ネジ | M10×25L | M8×17L | M6×14L |
標準締付トルク | 10.0~14.7N・m | 6.0~9.0N・m | 2.5~3.7N・m |
