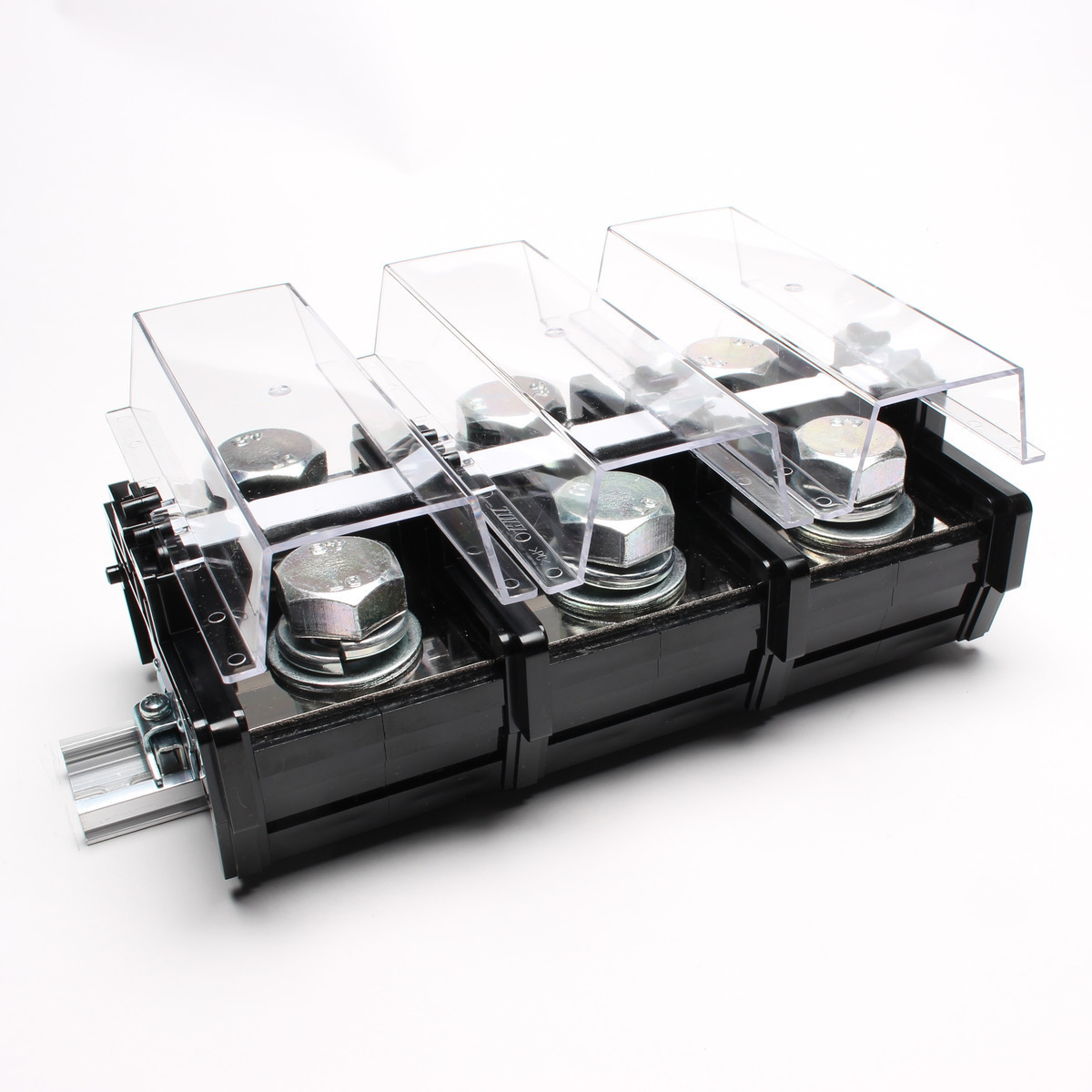

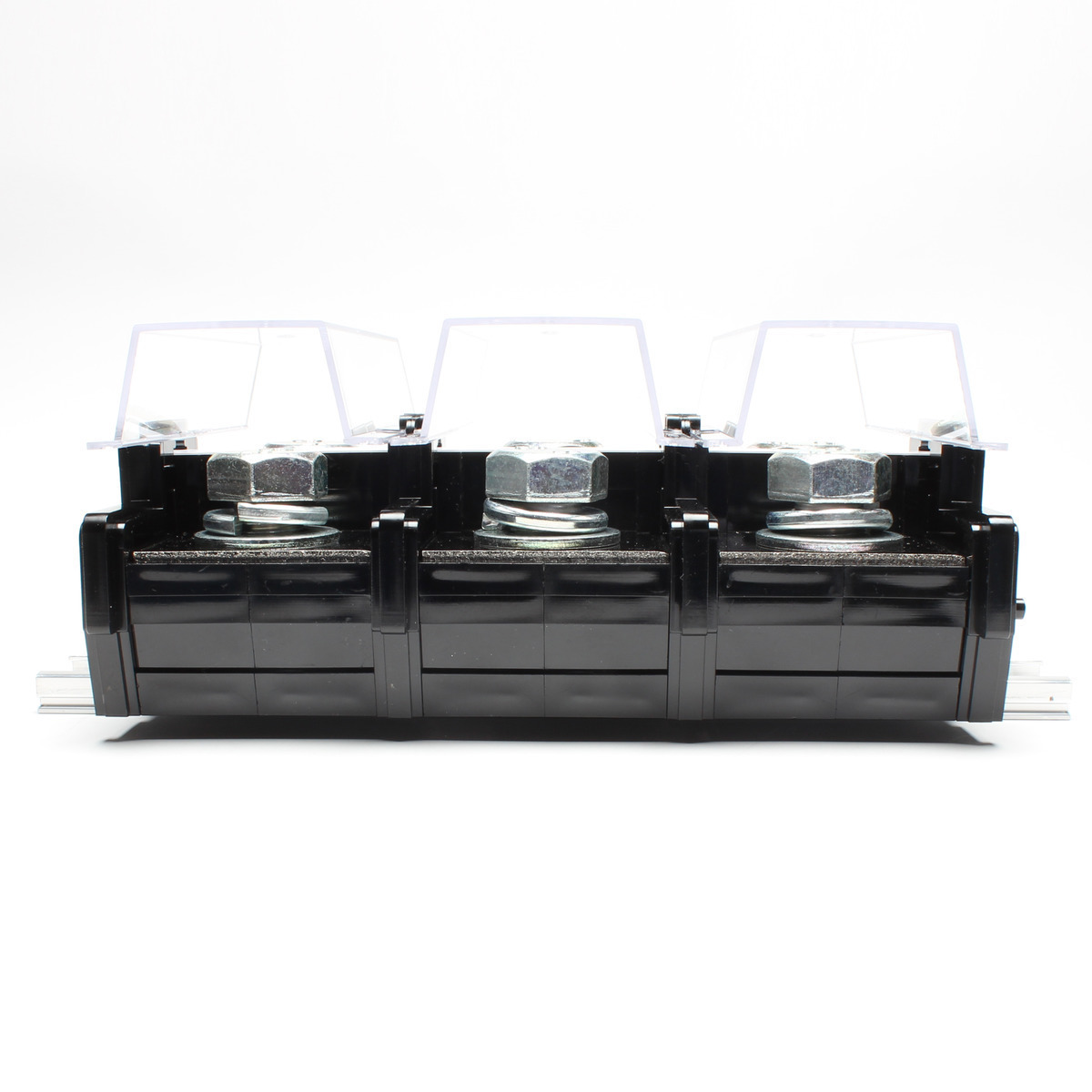

ATL-600-CP-□P

ATLシリーズ

組端子台 / レール取付型 / セルフアップ式 / 大電流端子(200A~)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

東技が世に先駆けて製品化したネジアップ式端子台シリーズ。その高い品質と機種の豊富さは今もなおベストセラー機種のひとつにあげられています。

AT-10はのTUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。

緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、(AT-10~AT-150)ネジの脱落による短絡事故、紛失等が防げます。

適合レールは当社専用の20mm巾のレール。またはDIN35mm対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 200㎟ 250㎟ 325㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 600V AC・DC 600V AC・DC 600V
定格通電電流 400A 500A 600A
ネジサイズ M16
端子間ピッチ 61.00mm
形状 1段
構造 大電流(200A~)
締付トルク 25.0~37.3N・m
結線方式 セルフアップ
取付方法 C型20mmレール

セット内容

この製品に使用されている端子台・オプション一覧
