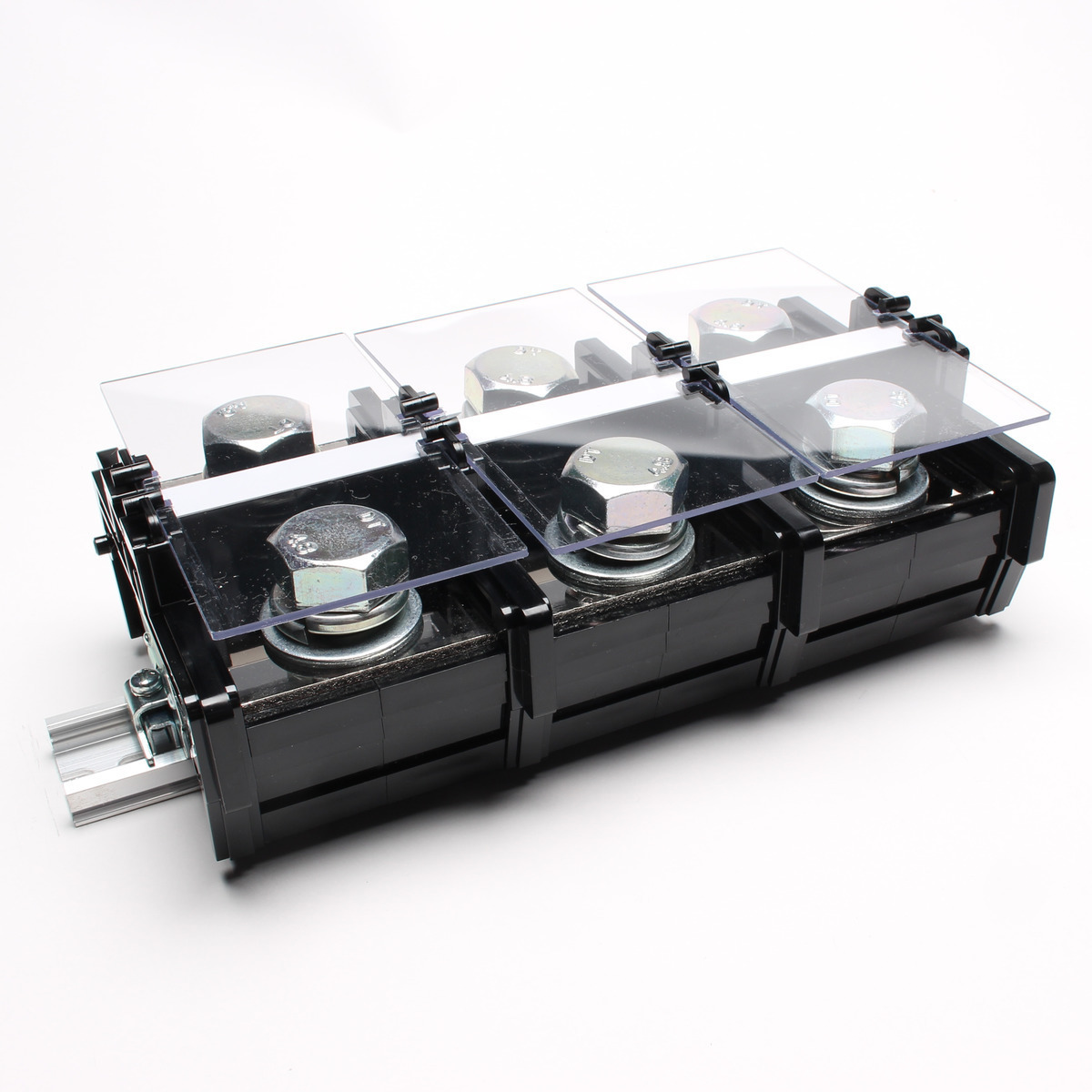

東技が世に先駆けて製品化したネジアップ式端子台シリーズ。その高い品質と機種の豊富さは今もなおベストセラー機種のひとつにあげられています。
AT-10はのTUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、(AT-10~AT-150)ネジの脱落による短絡事故、紛失等が防げます。
適合レールは当社専用の20mm巾のレール。またはDIN35mm対応端子台と共用できるDASタイプです。
一般仕様 | |||
---|---|---|---|
電線サイズ(JIS) | 150㎟ | 200㎟ | 250㎟ |
電線サイズ(AWG) | - | - | - |
定格絶縁電圧 | AC・DC 600V | AC・DC 600V | AC・DC 600V |
定格通電電流 | 300A | 400A | 500A |
ネジサイズ | M16 |
---|---|
端子間ピッチ | 61.00mm |
形状 | 1段 |
構造 | 大電流(200A~) |
締付トルク | 25.0~37.3N・m |
結線方式 | セルフアップ |
取付方法 | C型20mmレール |
