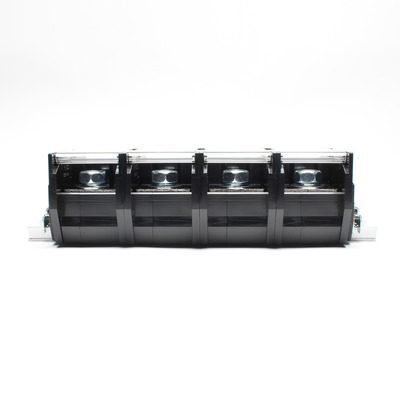

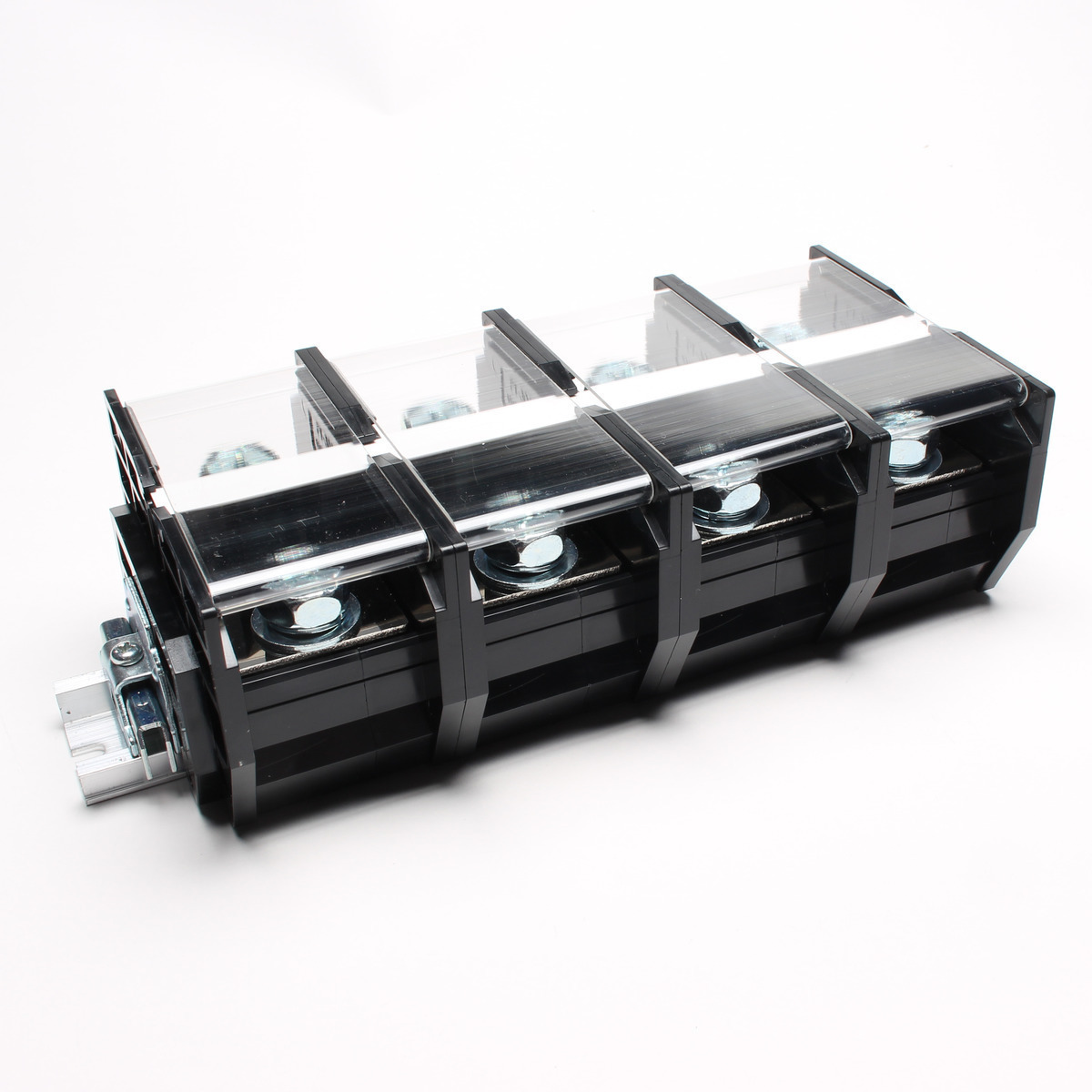

PTL-300-□P

PTLシリーズ

組端子台 / レール取付型 / セルフアップ式 / 一般端子台

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

PTシリーズは、15A~600Aまでの10機種を揃えています。
電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
全てのタイプがUL規格又TUVの認定を取得しておりますので海外向け仕様にも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールはDIN規格に準拠した35㎜幅のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。(但しPT-200~600は除く)

一般仕様
電線サイズ(JIS) 60㎟ 100㎟ 150㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 175A 240A 310A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG2/0~300(MCM)(撚線) - AWG2/0~300(MCM)(撚線) AWG1/0~300(MCM)(撚線)
定格絶縁電圧 AC・DC 600V - AC・DC 600V AC・DC 660V
定格通電電流 300A - 300A 300A
ネジサイズ M10
端子間ピッチ 47.00mm
形状 1段
締付トルク 10.0~14.7N・m
結線方式 セルフアップ
取付方法 DIN35mm

セット内容

この製品に使用されている端子台・オプション一覧
