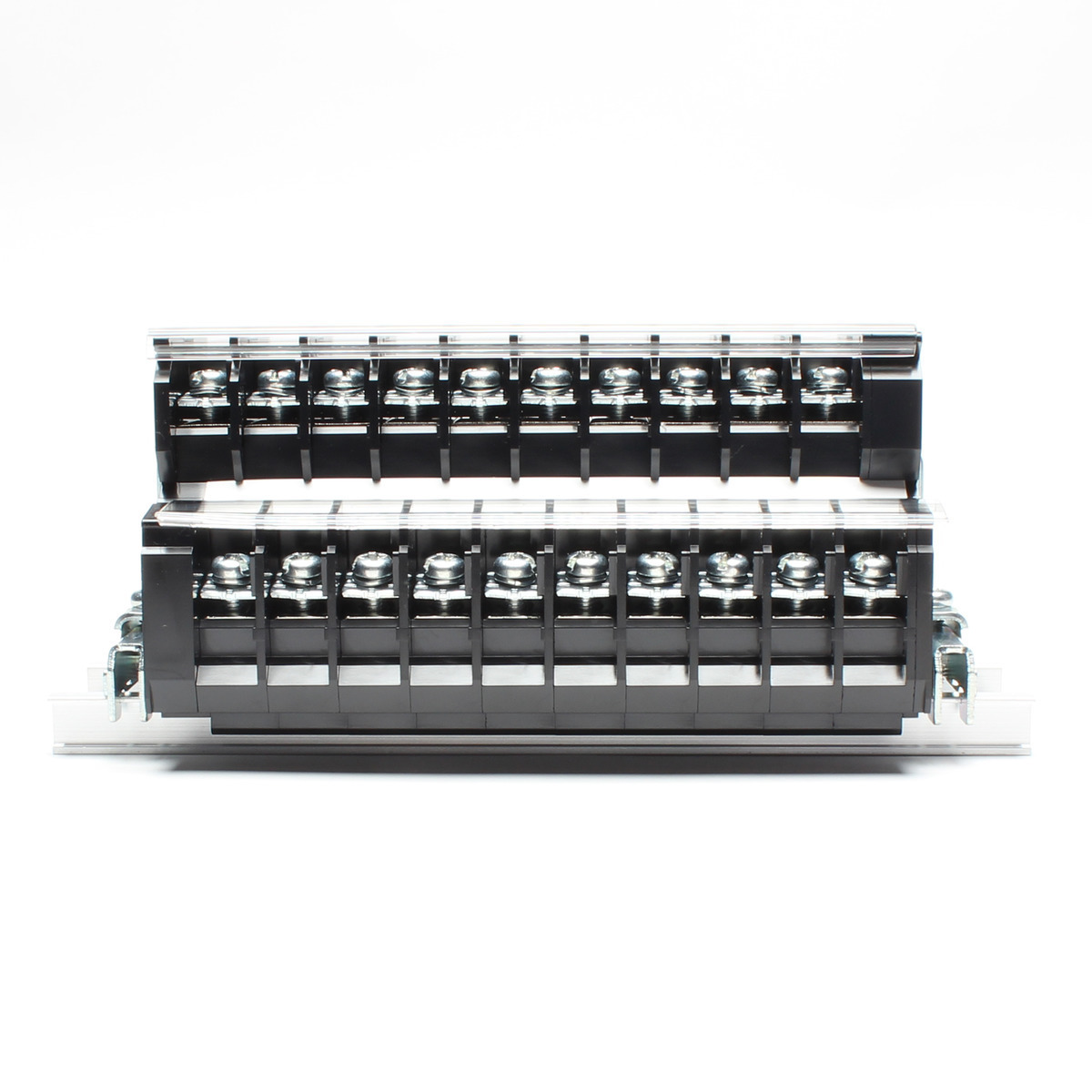

2段構造とアップ機構。この2つを兼ね備えたPUWシリーズは、盤内の省スペース化と省力化を同時に実現します。
盤内の端子台スペースを半分に抑えることができる。操作盤、制御盤、計装盤など、特にコントローラ実装盤には最適な端子台です。
上段下段が半極ずつずれている為、上下どちらでも配線ができ、また下段を後に配線する場合も、下段端子部には適度な角度がついているので、よりスムーズな結線ができます。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
UL規格又TUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm幅レールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。
一般仕様 | ||
---|---|---|
電線サイズ(JIS) | 2㎟ | 3.5㎟ |
電線サイズ(AWG) | - | - |
定格絶縁電圧 | AC・DC 800V | AC・DC 800V |
定格通電電流 | 22A | 30A |
UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
---|---|---|---|---|
電線サイズ | AWG18-12 | - | - | AWG18-12 |
定格絶縁電圧 | AC・DC 600V | - | - | AC・DC 600V |
定格通電電流 | 30A | - | - | 30A |
ネジサイズ | M4 |
---|---|
端子間ピッチ | 10.00mm |
形状 | 2段 |
締付トルク | 1.2~1.8N・m |
結線方式 | ネジアップ |
取付方法 | DIN35mm |
