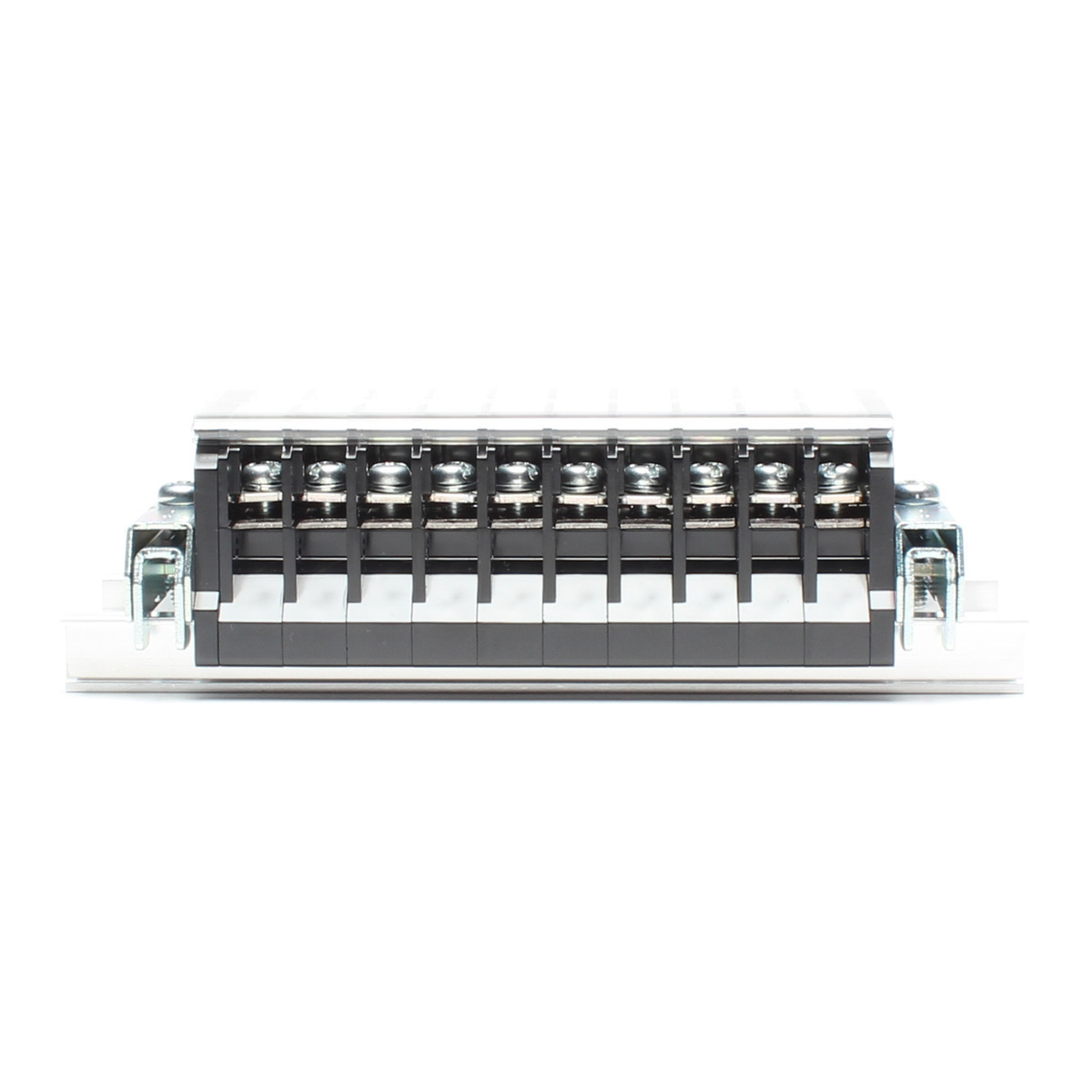

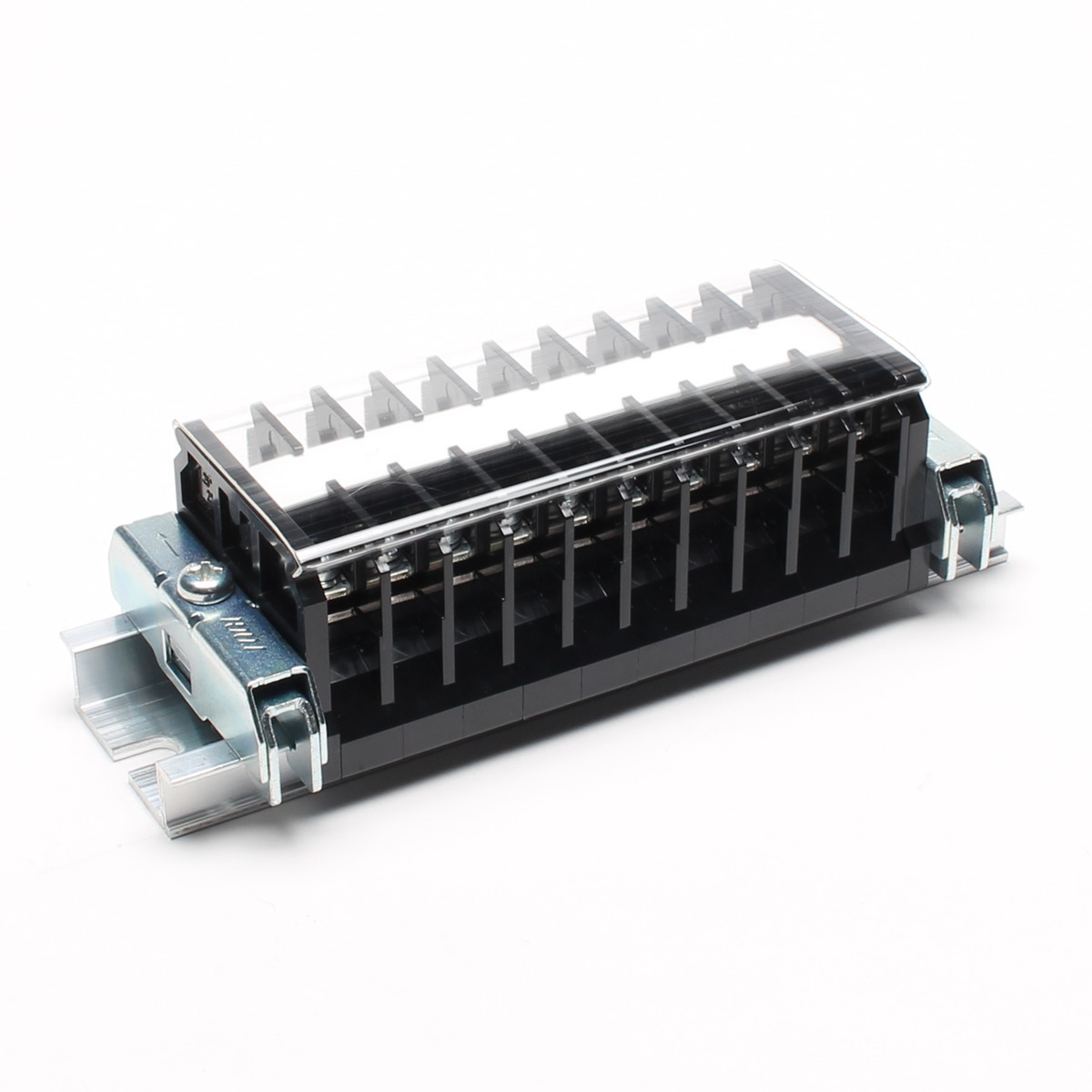

PTUL2-20-□P

PTULシリーズ

組端子台 / レール取付型 / ネジアップ式 / 一般端子台

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

PTUシリーズは端子ネジを上げたままお届けできるネジアップ式端子台。結線の省力化を約束する作業性に優れた人気の高いシリーズです。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
全てのタイプがUL規格又の認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm巾のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。

一般仕様
電線サイズ(JIS) 1.25㎟ 2㎟
電線サイズ(AWG) - -
定格絶縁電圧 AC・DC 800V AC・DC 800V
定格通電電流 16A 22A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG16~14(撚線) - AWG16~14(撚線) AWG20~14(撚線)
定格絶縁電圧 AC・DC 600V - AC・DC 600V AC・DC 600V
定格通電電流 19A - 19A 22A
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 1段
締付トルク 0.8~1.4N・m
結線方式 ネジアップ
取付方法 DIN35mm

セット内容

この製品に使用されている端子台・オプション一覧
