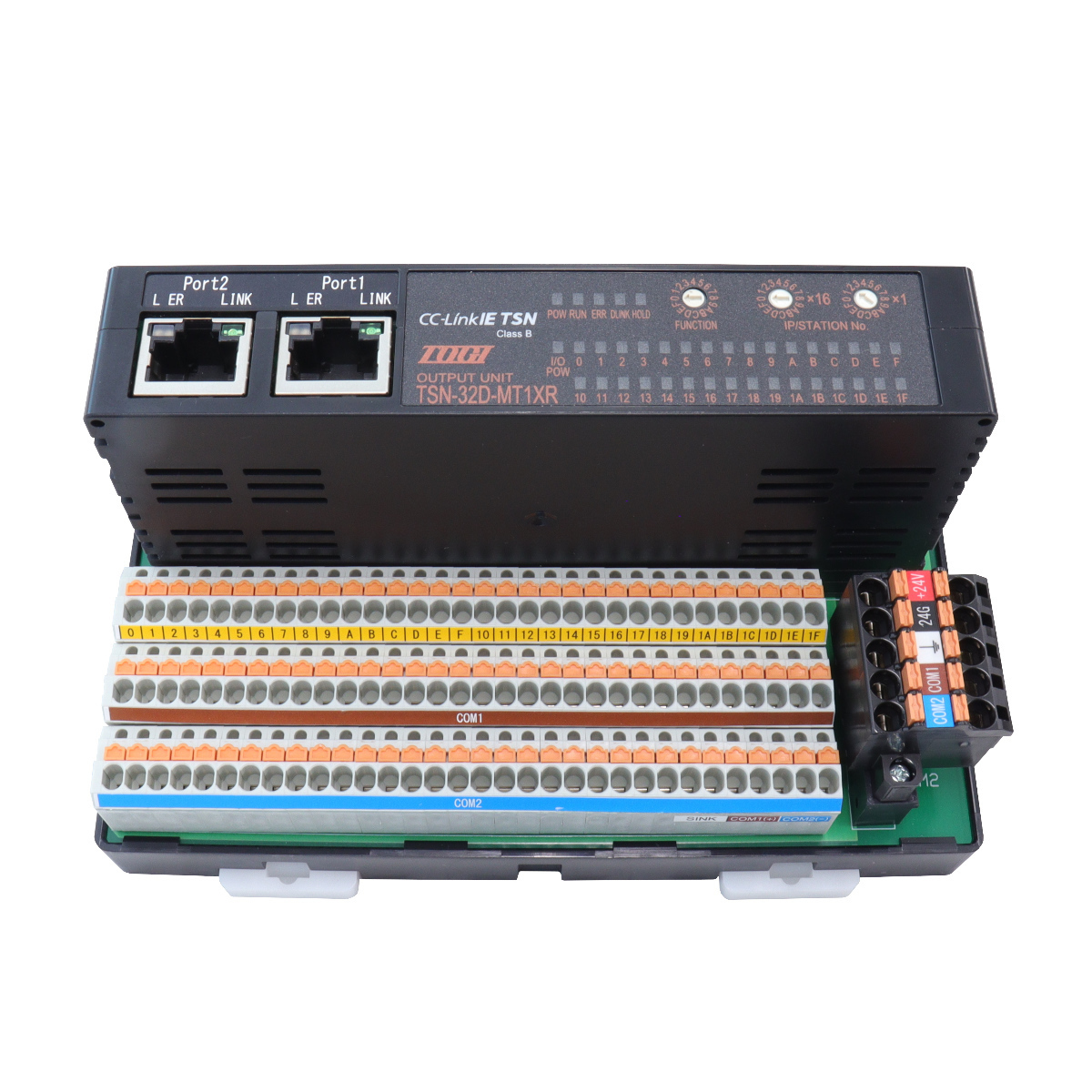

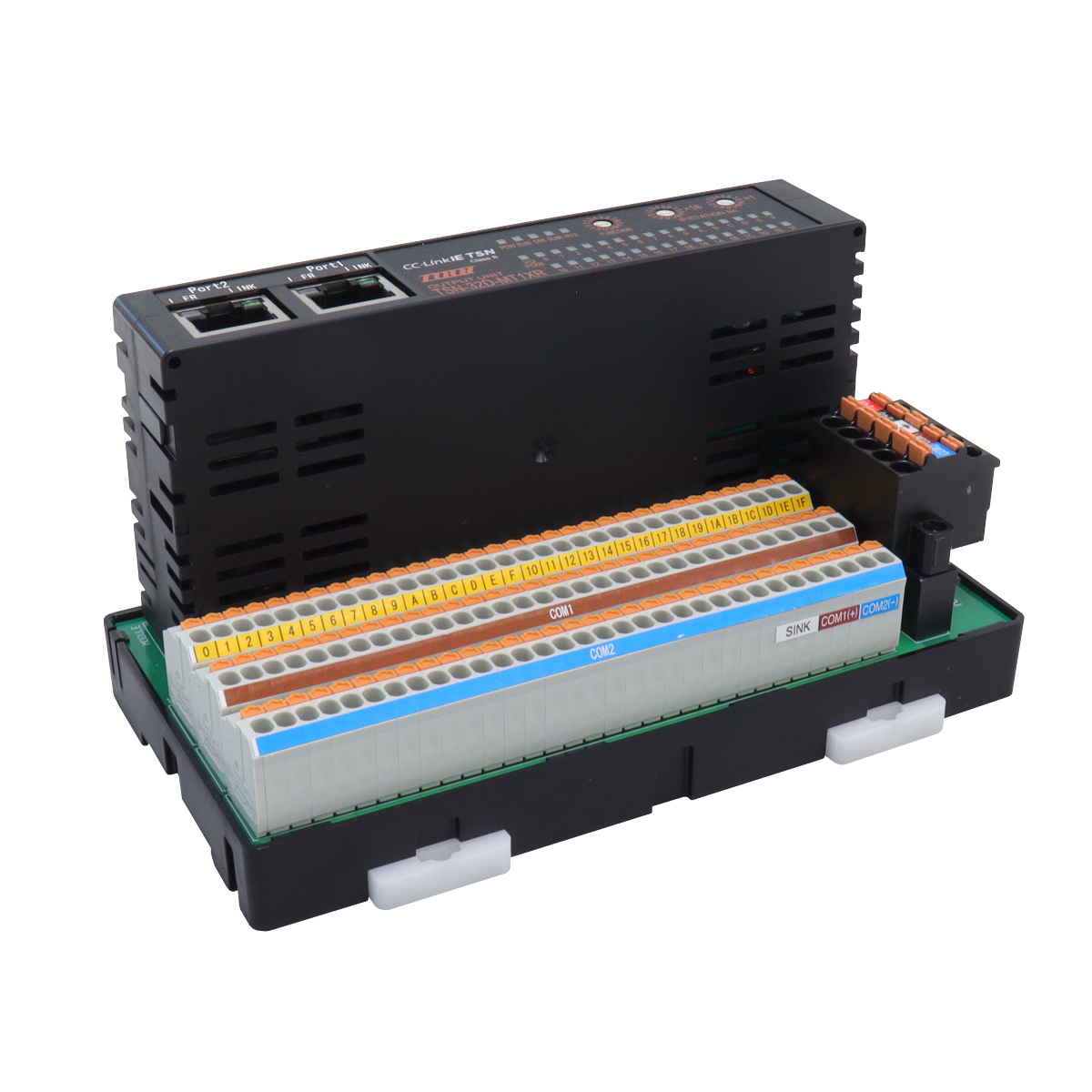

省配線機器 / CC-Link IE TSN / スプリングロック式 / 横型
定価 81,440 円 / 個 （販売単位：1）
この製品についてのお問い合せ| 仕様 | 出力 |
|---|---|
| 制御系ネットワーク種類 | CC-Link IE TSN |
| 入・出力点数 | 出力32点 |
| 接続端子 | スプリングロック（プッシュイン端子台） |
| 他仕様 | NPN出力 |
| 出力部 | |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格負荷電圧 | DC24V |
| 使用電圧範囲 | DC10.2～26.4V（リップル率5%以内） |
| 最大負荷電流 | 約500mA/1点（全点ON時 125mA/1点） 4.0A/1コモン |
| OFF時漏洩電流 | 0.1mA |
| 出力形式 | シンクタイプ |
| 応答時間（ON→OFF） | 1.5ms以下（抵抗負荷） |
| 応答時間（OFF→ON） | 0.5ms以下 |
| サージキラー | ツェナーダイオード |
| コモン方式 | 32点1コモン |
|---|---|
| I/Oユニット電源（電圧） | DC20.4～26.4V（リップル率5%以内） |
| I/Oユニット電源（電流） | 100mA以下（DC24V、全点ON時） |
| 耐電圧 | DC外部端子一括 - アース間 AC510V 1分間 |
| 絶縁抵抗 | DC外部端子一括 - アース間 DC500V 絶縁抵抗計にて10MΩ以上 |
| 質量 | 約300g |
| 外部接続方式 | 5極2ピースコネクタ（ユニット電源端子、COM端子、FG端子） |
