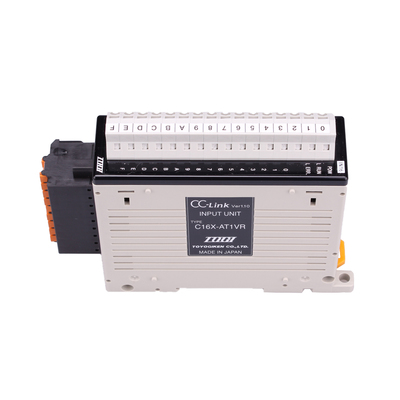

省配線機器 / CC-Link / スプリングロック式 / 縦型
定価 27,260 円 / 個 （販売単位：1）
この製品についてのお問い合せ| 仕様 | 入力 |
|---|---|
| 制御系ネットワーク種類 | CC-Link |
| 入・出力点数 | 入力16点 |
| 接続端子 | スプリングロック（プッシュイン端子台） |
| 入力部 | |
|---|---|
| 絶縁方式 | フォトカプラ絶縁 |
| 定格入力電圧 | DC24V |
| 定格入力電流 | 約5mA |
| 使用電圧範囲 | DC19.2～26.4V（リップル率5%以内） |
| ON電圧 | 15V以上 |
| ON電流 | 3mA以上 |
| OFF電圧 | 3V以下 |
| OFF電圧 | 0.5mA以下 |
| 入力抵抗 | 約4.7kΩ |
| 入力形式 | シンク、ソース共用タイプ |
| 応答時間（ON→OFF） | 0.2ms以下（DC24V時） |
| 応答時間（OFF→ON） | 0.2ms以下（DC24V時） |
| コモン方式 | 16点1コモン |
|---|---|
| 占有局数 | 1局32点割付（16点使用） |
| I/Oユニット電源（電圧） | DC20.4～26.4V（リップル率5%以内） |
| I/Oユニット電源（電流） | 40mA以下（DC24V、全点ON時） |
| ノイズ耐量 | DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる |
| 耐電圧 | DC外部端子一括- アース間AC500V1分間 |
| 絶縁抵抗 | DC外部端子一括- アース間DC500V、絶縁抵抗計にて10MΩ以上 |
| 質量 | 約145g |

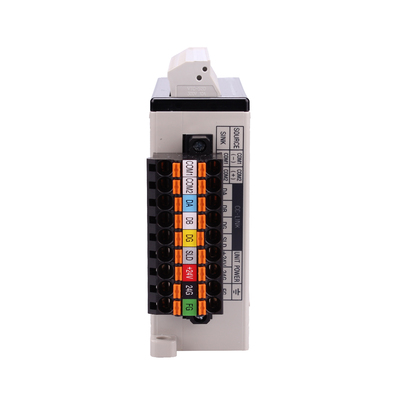

| 外部接続方式 | 9極2ピースコネクタ（伝送路、ユニット電源端子、I/O電源端子、COM1、COM2） |
