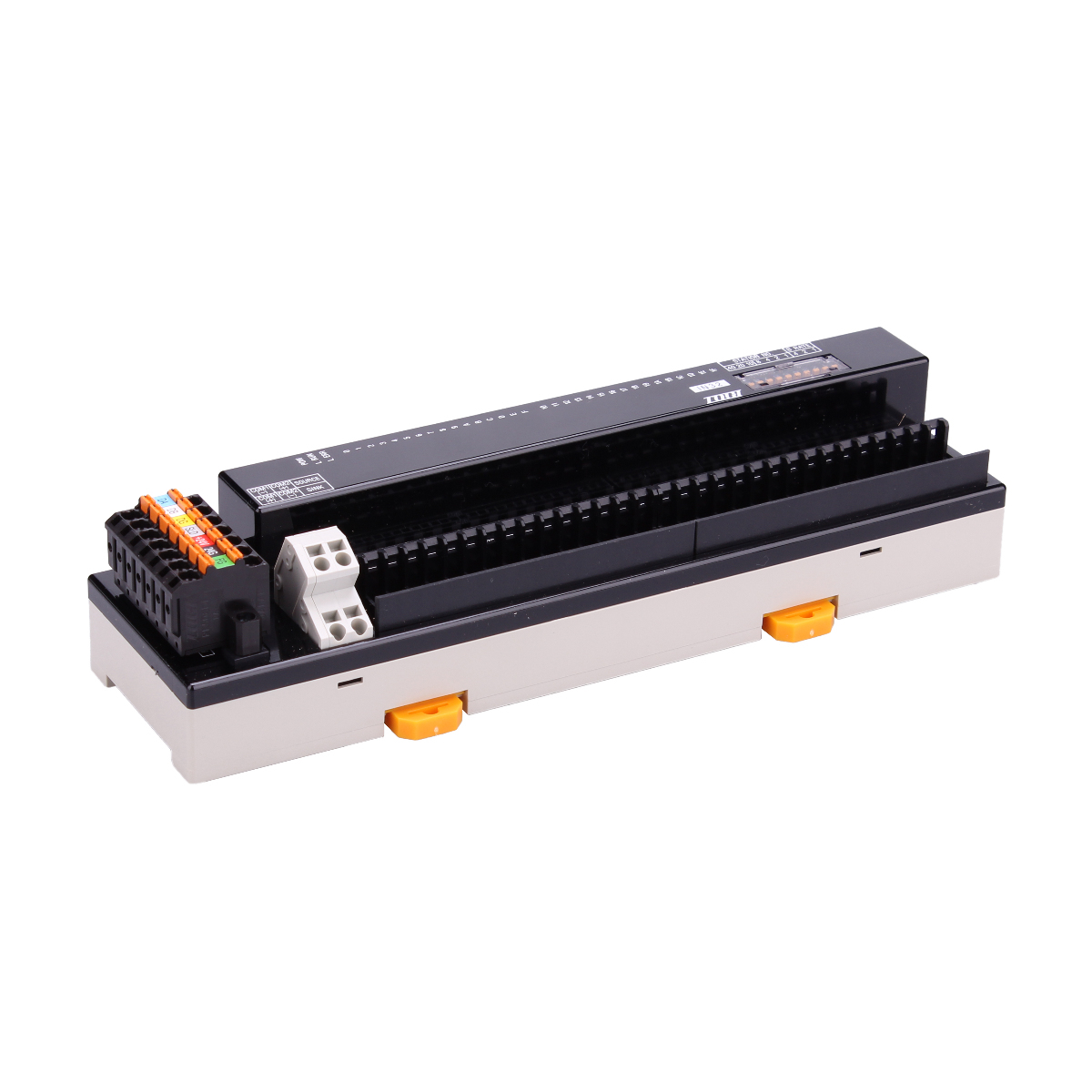

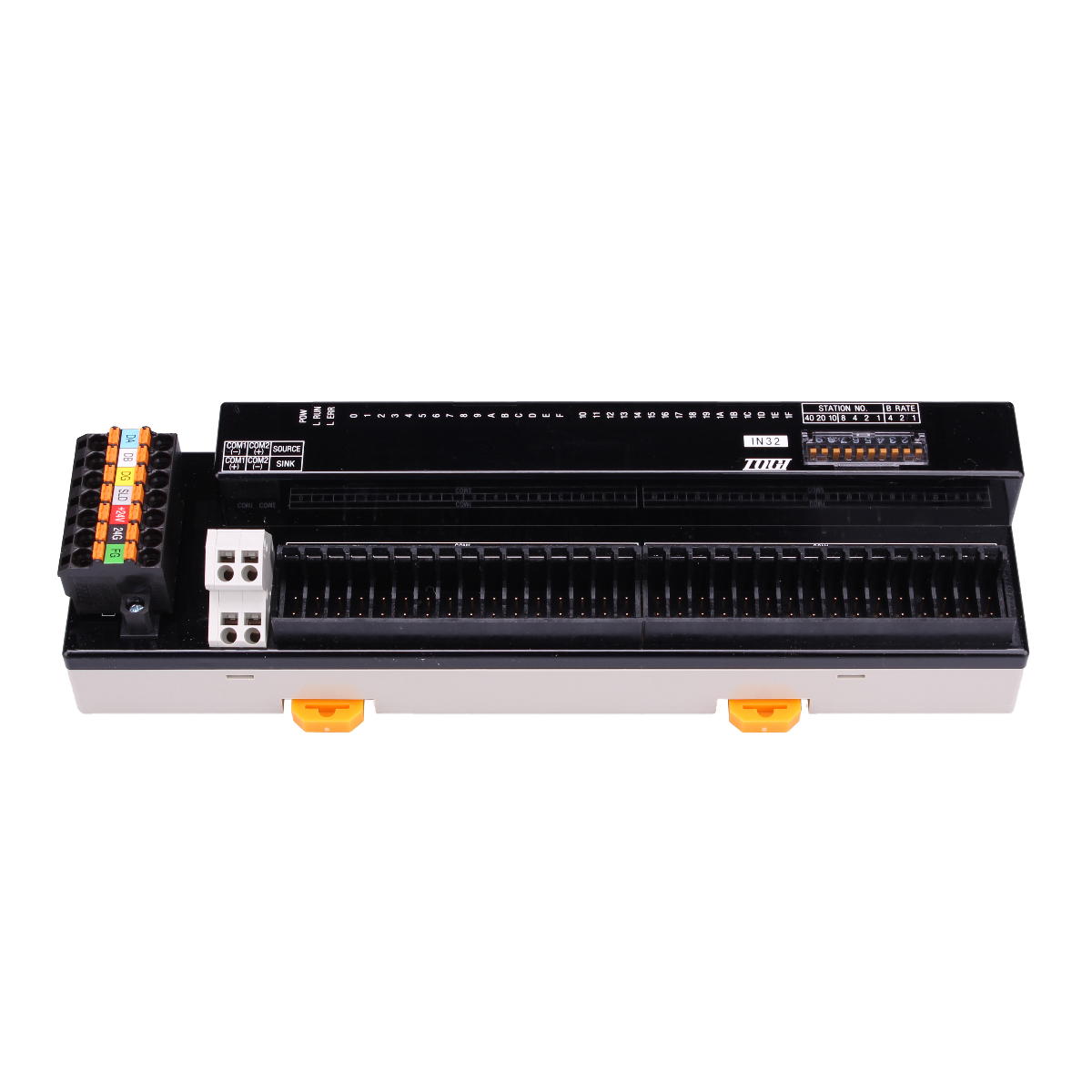

C32X-CT1NR

CC-Link 圧接コネクタ式 横型シリーズ

省配線機器 / CC-Link / 圧接コネクタ式 / 横型

定価 37,250 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ
仕様 入力
制御系ネットワーク種類 CC-Link
入・出力点数 入力32点
接続端子 圧接コネクタ(PRS)
入力部
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V
定格入力電流 約5mA
使用電圧範囲 DC19.2~26.4V(リップル率5%以内)
ON電圧 15V以上
ON電流 3mA以上
OFF電圧 3V以下
OFF電圧 0.5mA以下
入力抵抗 約4.7kΩ
入力形式 シンク、ソース共用タイプ
応答時間(ON→OFF) 0.2ms以下(DC24V時)
応答時間(OFF→ON) 0.2ms以下(DC24V時)
コモン方式 32点1コモン
占有局数 1局32点割付
I/Oユニット電源(電圧) DC20.4~26.4V(リップル率5%以内)
I/Oユニット電源(電流) 60mA以下(DC24V、全点ON時)
ノイズ耐量 DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる
耐電圧 DC外部端子一括- アース間AC500V1分間
絶縁抵抗 DC外部端子一括- アース間DC500V、絶縁抵抗計にて10MΩ以上
質量 約205g
外部接続方式 7極2ピースコネクタ(伝送路、ユニット電源端子、FG端子)
