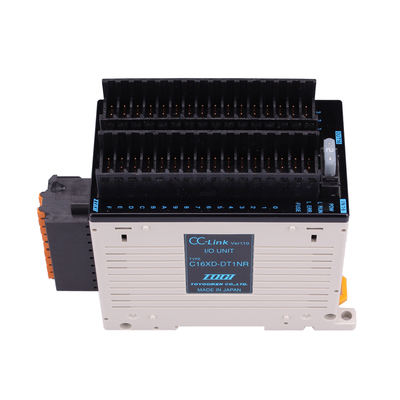

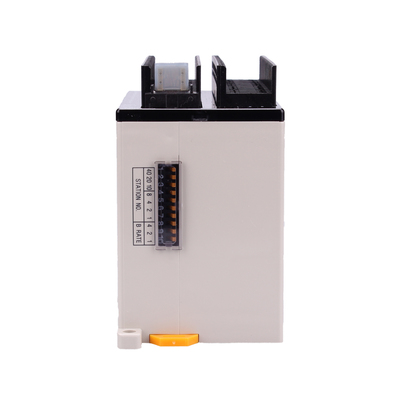

C16XD-DT1NR

CC-Link 圧接コネクタ式 縦型(ヒューズ付き)シリーズ

省配線機器 / CC-Link / 圧接コネクタ式 / 縦型

定価 47,400 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ
仕様 入・出力混合
制御系ネットワーク種類 CC-Link
入・出力点数 入出力混合16/16点
接続端子 圧接コネクタ(PRS)
他仕様 ヒューズ付
入力部
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V
定格入力電流 約5mA
使用電圧範囲 DC19.2~26.4V(リップル率5%以内)
ON電圧 15V以上
ON電流 3mA以上
OFF電圧 3V以下
OFF電圧 0.5mA以下
入力抵抗 約4.7kΩ
入力形式 シンクタイプ
応答時間(ON→OFF) 0.2ms以下(DC24V時)
応答時間(OFF→ON) 0.2ms以下(DC24V時)
出力部
絶縁方式 フォトカプラ絶縁
定格負荷電圧 DC24V
使用電圧範囲 DC19.2~26.4V(リップル率5%以内)
最大負荷電流 約500mA/1点 3.6A/1コモン、(全点ON時225mA/1点)
最大突入電流 1.0A 10ms以下
OFF時漏洩電流 0.1mA
出力形式 シンクタイプ
応答時間(ON→OFF) 1.5ms以下(抵抗負荷)
応答時間(OFF→ON) 0.5ms以下
サージキラー なし
コモン方式 32点1コモン
占有局数 1局32点割付
I/Oユニット電源(電圧) DC20.4~26.4V(リップル率5%以内)
I/Oユニット電源(電流) 60mA以下(DC24V、全点ON時)
ノイズ耐量 DCタイプのノイズ電圧±900Vp-p、ノイズ幅1μs、ノイズ周波数45Hz、ノイズシュミレータによる
耐電圧 DC外部端子一括- アース間AC500V 1分間
絶縁抵抗 DC外部端子一括- アース間DC500V 絶縁抵抗計にて10MΩ以上
質量 約210g

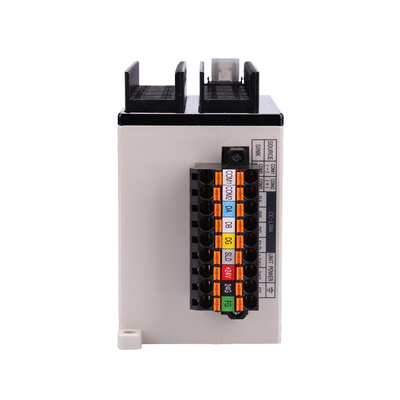

外部接続方式 9極2ピースコネクタ(伝送路、ユニット電源端子、I/O電源端子、COM1、COM2)
