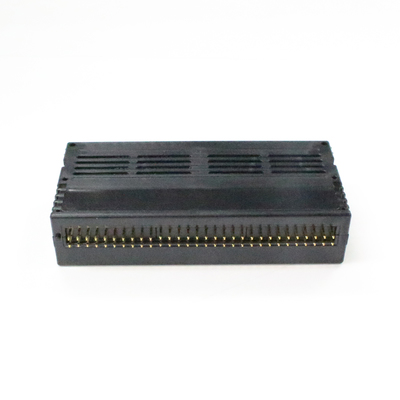

省配線機器 / CC-Link / モジュール式 / モジュール式
定価 35,150 円 / 個 (販売単位:1)
この製品についてのお問い合せ仕様 | 入力 |
---|---|
制御系ネットワーク種類 | CC-Link |
入・出力点数 | 入力16点 |
入力部 | |
---|---|
絶縁方式 | フォトカプラ絶縁 |
定格入力電圧 | DC24V |
定格入力電流 | 約5mA |
使用電圧範囲 | DC19.2~26.4V |
ON電圧 | 15V以上 |
ON電流 | 3mA以上 |
OFF電圧 | 3V以下 |
OFF電圧 | 0.5mA以下 |
入力抵抗 | 約4.7kΩ |
入力形式 | シンク/ソース共用タイプ |
応答時間(ON→OFF) | 0.2ms以下(DC24V) |
応答時間(OFF→ON) | 0.2ms以下(DC24V) |
コモン方式 | 16点1コモン |
---|---|
占有局数 | 1局32点割付(16点使用) |
I/Oユニット電源(電圧) | DC20.4~26.4V(リップル率5%以内) |
I/Oユニット電源(電流) | 40mA以下(DC24V、全点ON時) |
