PCN7-1H40

PCN7シリーズ

インターフェイス(コネクタ端子台) / ネジ式 / ネジ式

定価 5,430 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

端子間7mmピッチの超小型サイズを実現しました。
小型化するPLCやSBCのインターフェイスに最適です。
コンパクトなサイズは制御盤の小型化に貢献します。
コネクタと端子台は扱い易い1:1結線タイプです。
結線作業がラクなSS端子ネジを採用しています。
ネジの脱落防止構造によりネジの紛失を防ぎます。

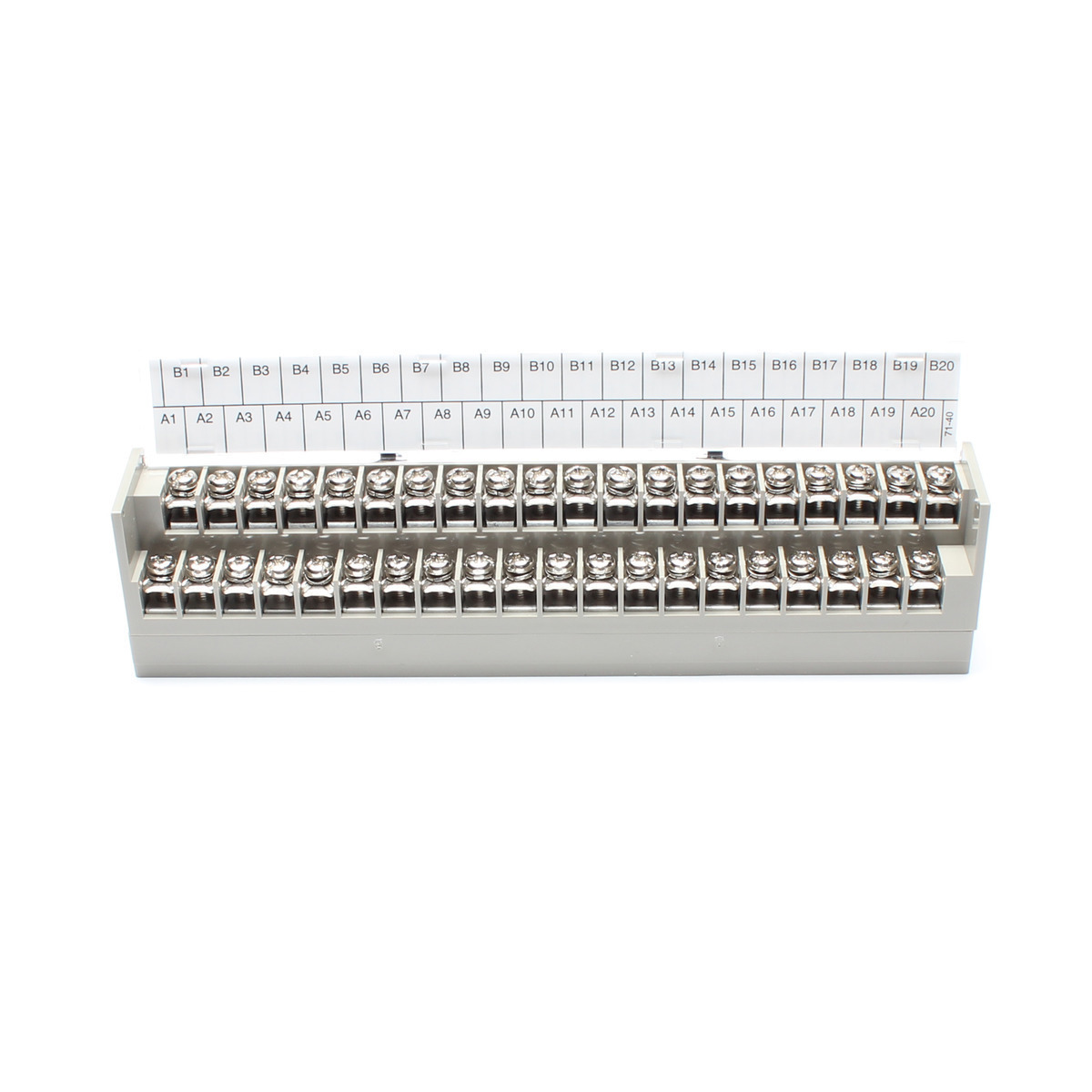

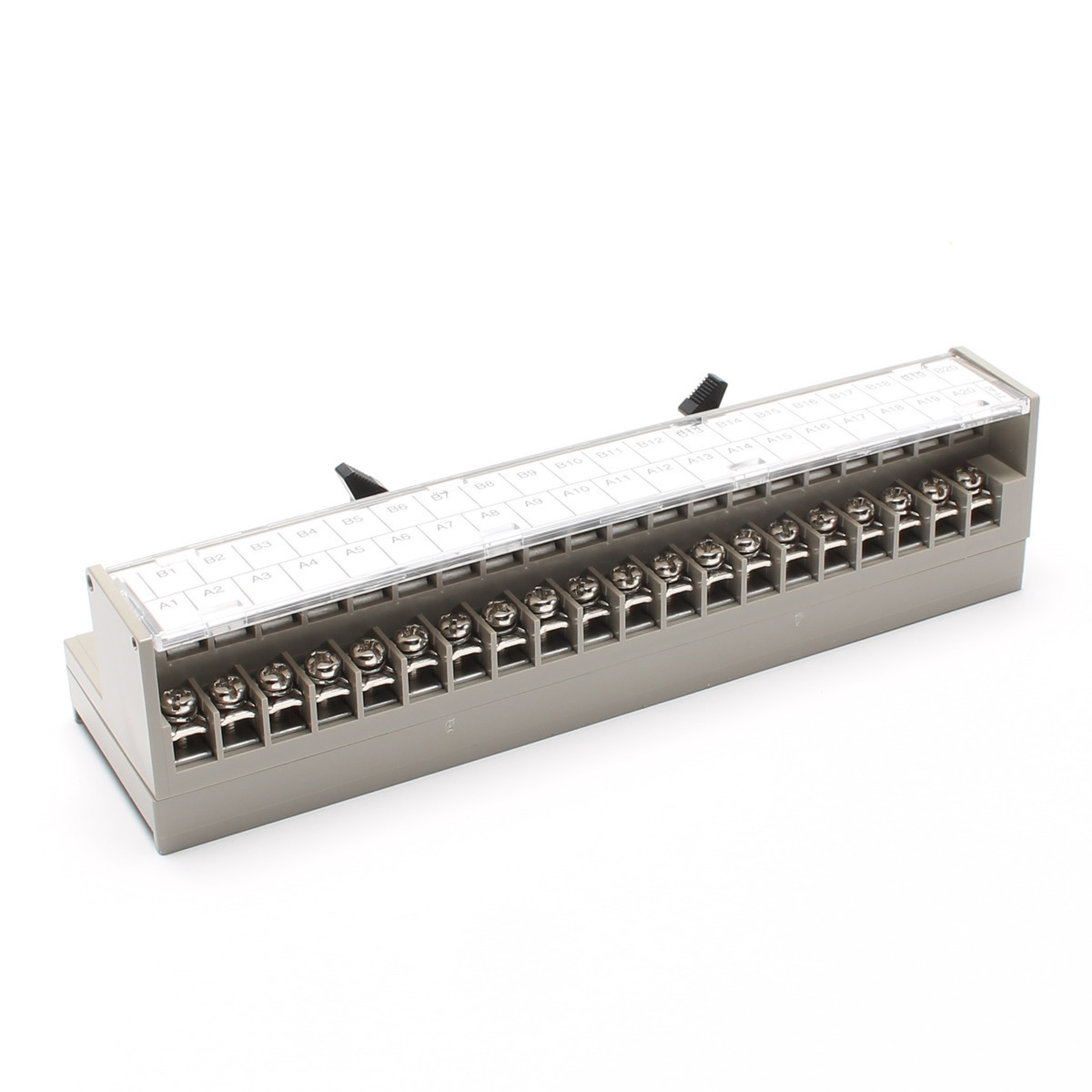

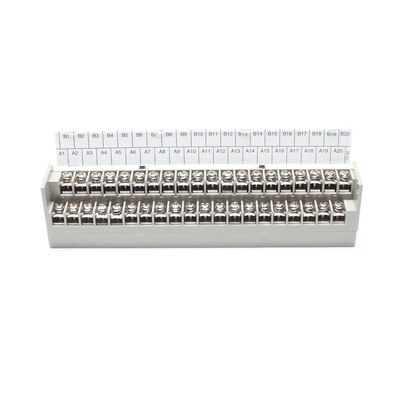

端子カバーは開閉式、また端子番号を両面に印刷した記名板が予め装着され配線時の効率化が図れます。
DINレール取付け、直取付け、双方に対応します。

※R(丸型圧着)端子用もご用意しております。
 詳しくは最寄の営業所までお問い合わせください。

コネクタメーカー ヒロセ電機(株)

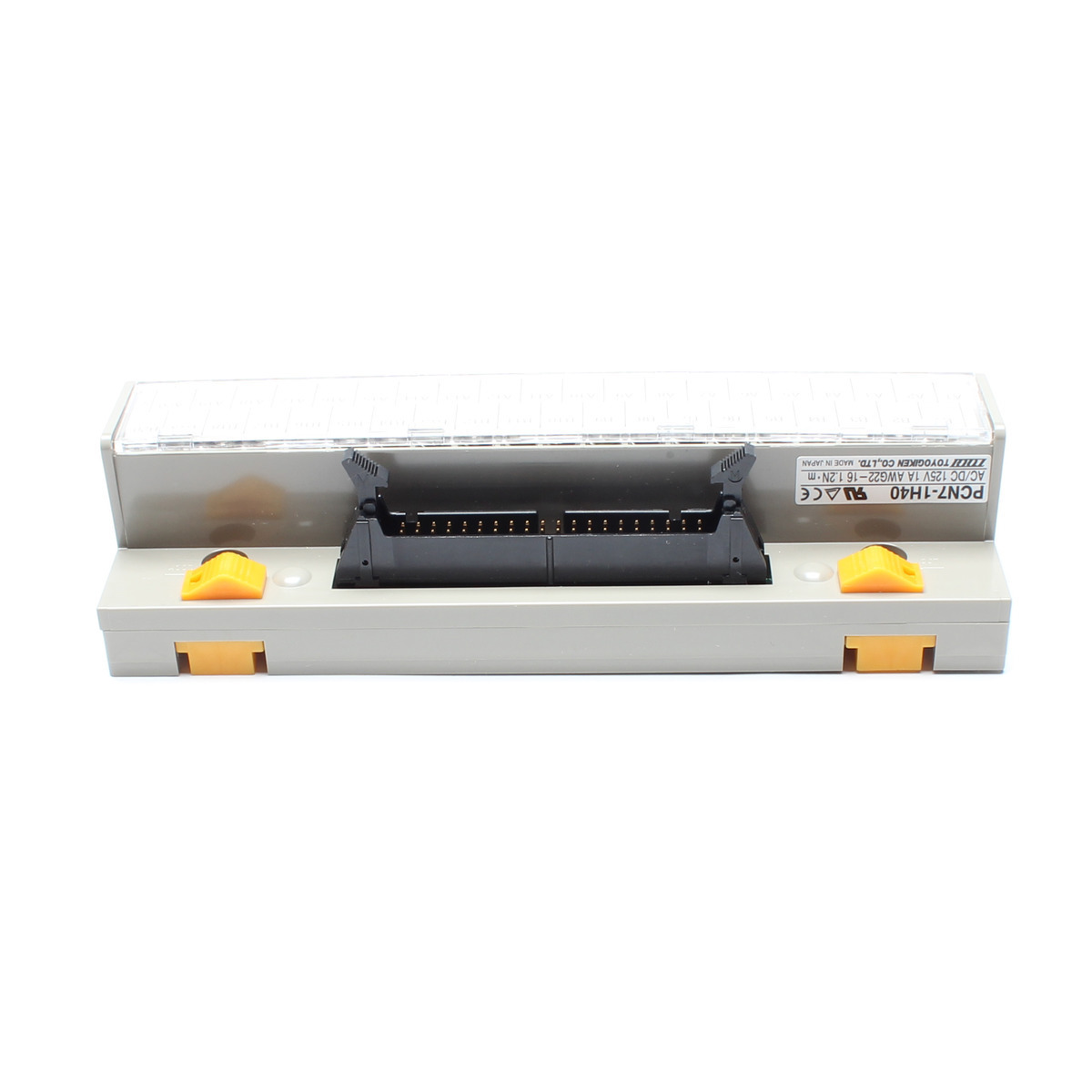

コネクタ仕様 MIL
PLCメーカー 1対1接続タイプ(主要メーカー対応)
PLCシリーズ 1対1接続タイプ(主要シリーズ対応)
端子台極数 40
端子間ピッチ 7mm
取付方法 DINレール/直付共用
接続方法 ネジ(Y端子)
寸法(幅) 149.00mm
