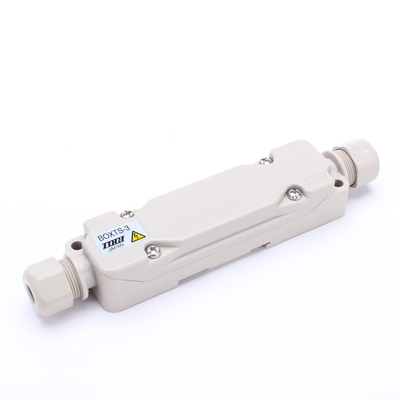

BOXTS-3

BOXTSシリーズ

中継ボックス / 端子台付き / 端子台付き

定価 1,920 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

【中継BOXの端子台にスプリングロック式を採用】

ネジ式に比べ作業性がよく、振動に強く、メンテナンスフリー。

【結線作業のしやすさが抜群!】

◆電線取付け
 ・単線、フェルールはそのまま差込みます。
 ・撚り線はボタンを押しながら差込みます。


◆電線取外し
 ・ボタンを押しながら引き抜きます。



◆端子台周辺部
 ・端子台周辺の壁を低くしたことで、指や工具の当たる部分が少なくなり、結線作業がしやすくなりました!



【多彩な取付方法】

BOX内部のノックアウトをあけることにより、BOXのセンター取付けが可能。アルミフレームへの取付けもスッキリ!




IEC/DINレールへの取付けも固定用の穴加工を減らし、BOXの連続取付けが容易にできるようになりました!

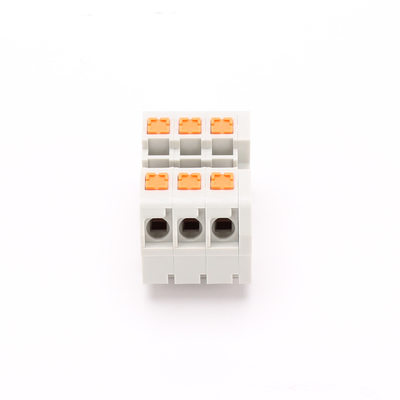

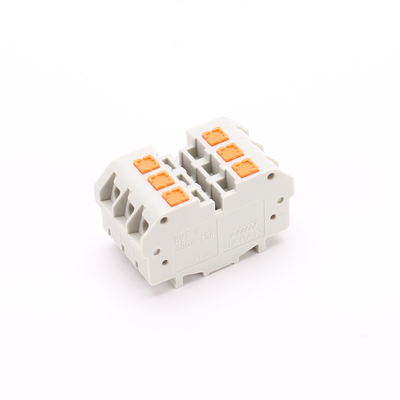

端子台
極数 3
レール取付
保護等級 IP67
取込口サイズ φ5.3、φ7.5
電線取込口数 2
寸法 幅(W) 147.0mm
高さ(H) 22.0mm
奥行(D) 27.5mm
