VTX用【ステップダウンショートバー】新発売！

ステップダウンショートバーシリーズはこちら

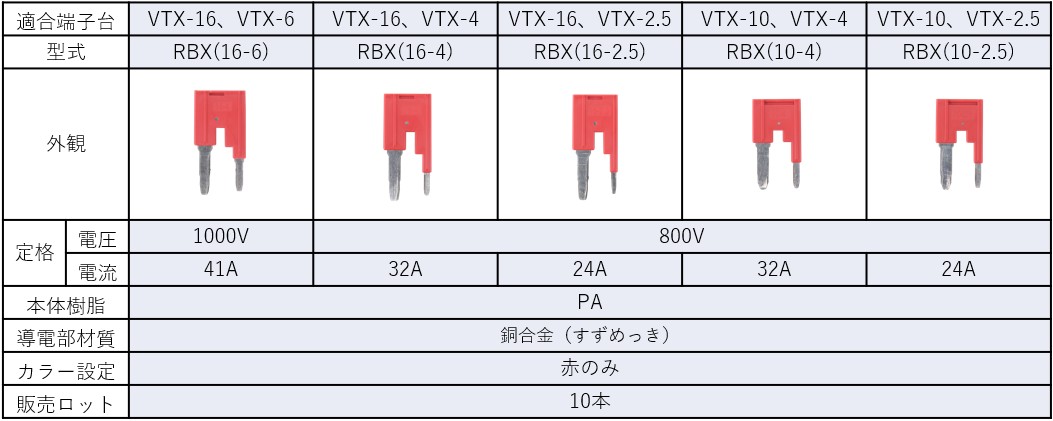

ラインナップ

今まで電線で短絡させていたものをステップダウンショートバーに置き換えるメリット

【工数削減】

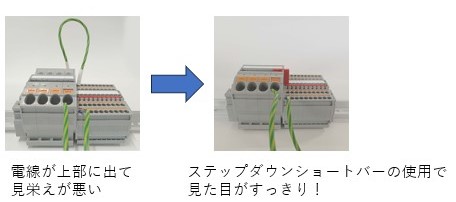

【配線がきれいに】

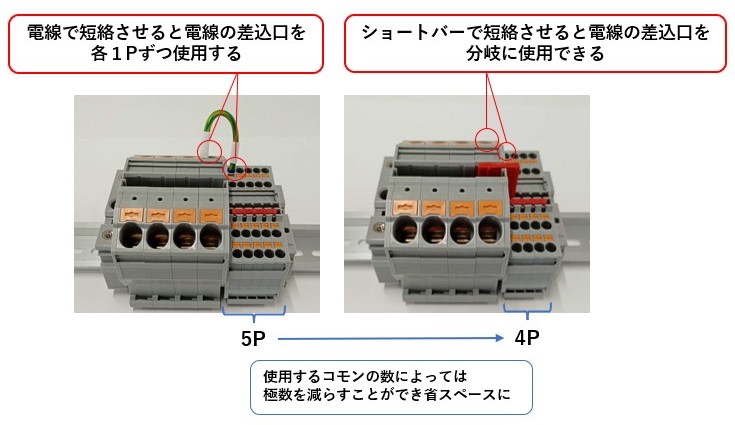

【端子台の削減】

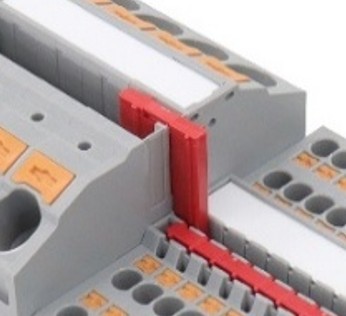

使用上の注意

・ステップダウンショートバーを使用する場合は、下記を注意してください。

①端子台の向きを揃える。

②端子台間にそれぞれ側板を使用する。

③側板は使用する位置に加工を行う。

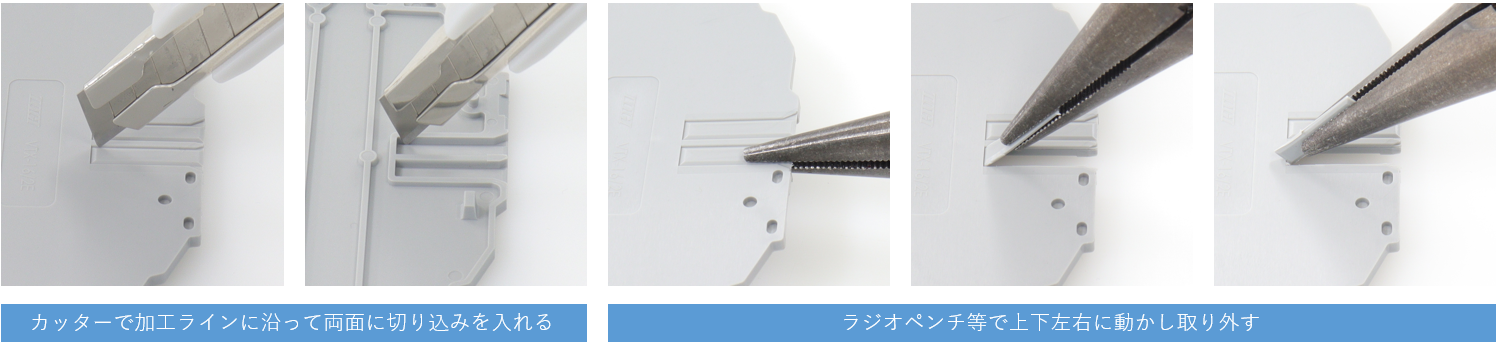

側板の加工について

短絡させる端子台間に使用する側板の通過部分を切断します。

※厚刃のニッパーなどで切り取ろうとすると側板が割れる場合があります。

ショートバーの挿入について

大サイズの端子台上面と同じ高さになるまで挿入します。

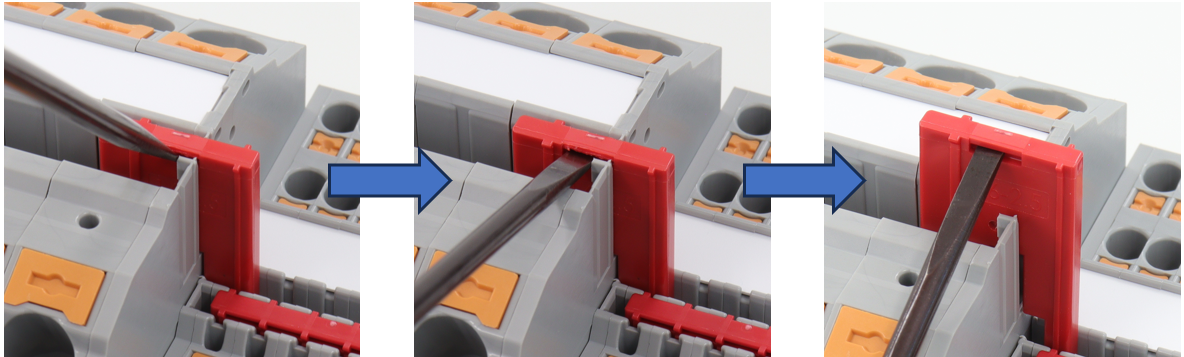

ショートバーの取り外しについて

マイナスドライバーをショートバーと端子台の隙間に差し込み、ショートバーを持ち上げます。

ショートバーを破損しないように、マイナスドライバーは奥まで差し込んでから持ち上げてください。
